汽车转向系统用圆柱直齿传动构件

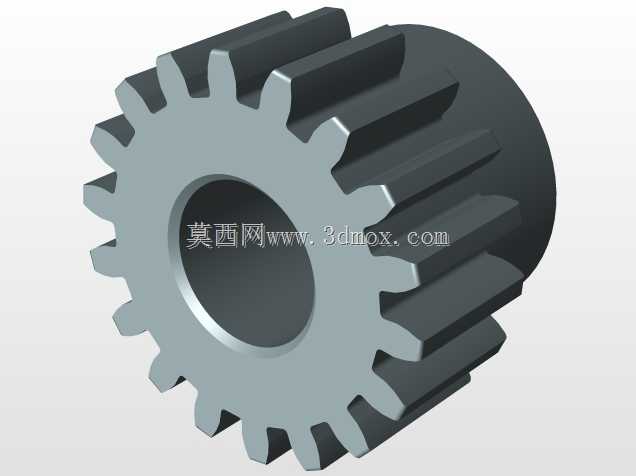

该传动构件主要应用于乘用车辆、轻型商用车辆的齿轮齿条式转向机构中，作为转向器输入端的核心啮合零件，与转向齿条直接配合，将转向盘输入的旋转运动转化为齿条的直线往复运动，最终带动转向横拉杆拉动车轮偏转，实现车辆行驶方向的精准控制。在实际装车场景中，该零件需承受转向操作带来的交变冲击载荷，同时要保证啮合过程无卡滞、传动间隙均匀，避免转向虚位、路感反馈模糊等问题，直接影响整车转向操控的精准性与行驶安全性。从功能特性来看，该零件采用标准渐开线直齿齿形设计，齿向与零件轴线平行，啮合过程中无轴向分力，支撑轴承无需承受额外轴向载荷，可简化转向器内部的支撑结构设计，降低装配复杂度；中心设置的通孔用于穿装支撑轴，通过过盈配合或键连接实现与转向输入轴的扭矩传递，外圆齿面经过精加工处理，齿形公差、齿向公差均满足传动平稳性要求，可有效降低啮合过程中的噪音与磨损，提升转向系统的使用寿命。设计过程中，首先根据转向系统的传动比要求确定齿数与模数，匹配齿条的齿形参数保证啮合重合度处于合理区间，避免转向过程中出现齿面冲击；其次结合转向器壳体的内部安装空间，确定零件的齿顶圆直径、轮毂长度与中心通孔直径，保证零件装入壳体后与周边零件保留足够的安全间隙，不会在转动过程中发生运动干涉；齿宽参数则根据转向过程中的最大传递扭矩计算确定，保证齿面接触应力、齿根弯曲应力均处于材料许用应力范围内，避免满载转向时出现断齿、齿面塑性变形等失效问题。外形尺寸方面，该零件的轴向长度与齿宽保持一致，无额外的轮毂凸缘结构，可最大限度压缩转向器的轴向安装尺寸，适配前置前驱车型前部机舱紧凑的布置空间；中心通孔的直径公差按照H7级精度设计，与支撑轴的配合公差选择k6级，既保证装配时的同轴度要求，又能传递足够的扭矩不发生相对转动；齿顶圆边缘做了小尺寸倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤壳体内部的密封元件，又能在与齿条啮合时起到导向作用，降低装配难度。在实际选型匹配过程中，该零件可根据不同车型的转向力需求调整齿面硬度，通过表面淬火处理提升齿面耐磨性能，芯部保持足够的韧性以承受冲击载荷，适配不同载荷等级的车型转向系统使用要求。
