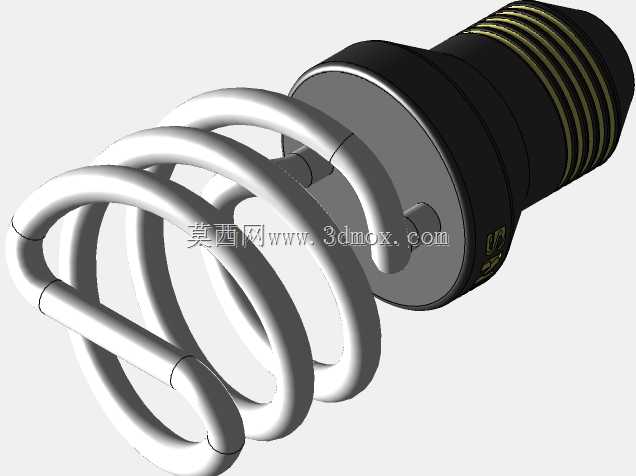

螺旋灯丝式灯头连接结构三维设计

该结构主要应用于低压照明场景的光源连接部位，常见于小型设备指示灯、便携照明器具、特种作业局部照明装置中，承担光源固定、电路导通、绝缘防护的核心作用，是照明类产品中实现光源与供电基座可靠衔接的关键部件。在实际使用场景中，该部件一端通过外螺纹结构与对应规格的灯座旋合固定，依靠螺纹配合的预紧力保证安装后不会因设备振动、外力触碰出现松脱断电的问题，螺纹段的多道环形槽设计既可以提升旋合时的摩擦力，方便徒手拧紧操作，也能在槽内预留少量导电膏填充空间，降低长期使用后接触面氧化带来的接触电阻升高风险。部件的绝缘基座采用耐高温绝缘材质成型，将导电回路与外部安装结构完全隔离，避免使用过程中出现漏电风险，基座的法兰凸台结构可以在安装到位后与灯座端面贴合，形成轴向定位，控制旋合深度，避免过度拧入导致内部结构挤压变形。前端的螺旋导电结构采用弹性金属材质弯折成型，螺旋形态本身具备一定的弹性形变余量，既可以直接与灯丝组件的引出端可靠卡接，不需要额外焊接工序就能实现稳定导电接触，也能在光源受热膨胀、受冷收缩的过程中通过自身弹性形变抵消尺寸变化带来的应力，避免连接部位出现断裂松脱。设计过程中重点考量了安装边界的适配性，螺纹段的外径、螺距完全匹配通用小规格螺口灯座的尺寸标准，不需要对现有灯座结构做改动就能直接替换使用，整体轴向长度控制在常规灯座的容纳深度范围内，安装后不会出现突出灯座、影响光源装配的问题。螺旋导电端的外圈最大尺寸与绝缘基座的内孔尺寸精准配合，装配时可以直接将螺旋组件压入基座内孔，依靠基座的抱紧力实现径向固定，减少装配工序的复杂度。螺旋结构的圈数、线径经过匹配设计，既保证足够的弹性夹持力，让灯丝引出端插入后不会出现接触不良，也不会因为弹力过大导致灯丝引出端被挤压变形，同时螺旋结构的导电截面积满足小功率光源的载流要求，长期通电工作时不会出现过热问题。绝缘基座的外壁做了防滑纹理处理，在手工装配或者更换光源时，可以直接捏住基座部位进行旋拧操作，不需要额外工具，提升日常维护的便捷性。
