小型喷气式公务机三维结构设计

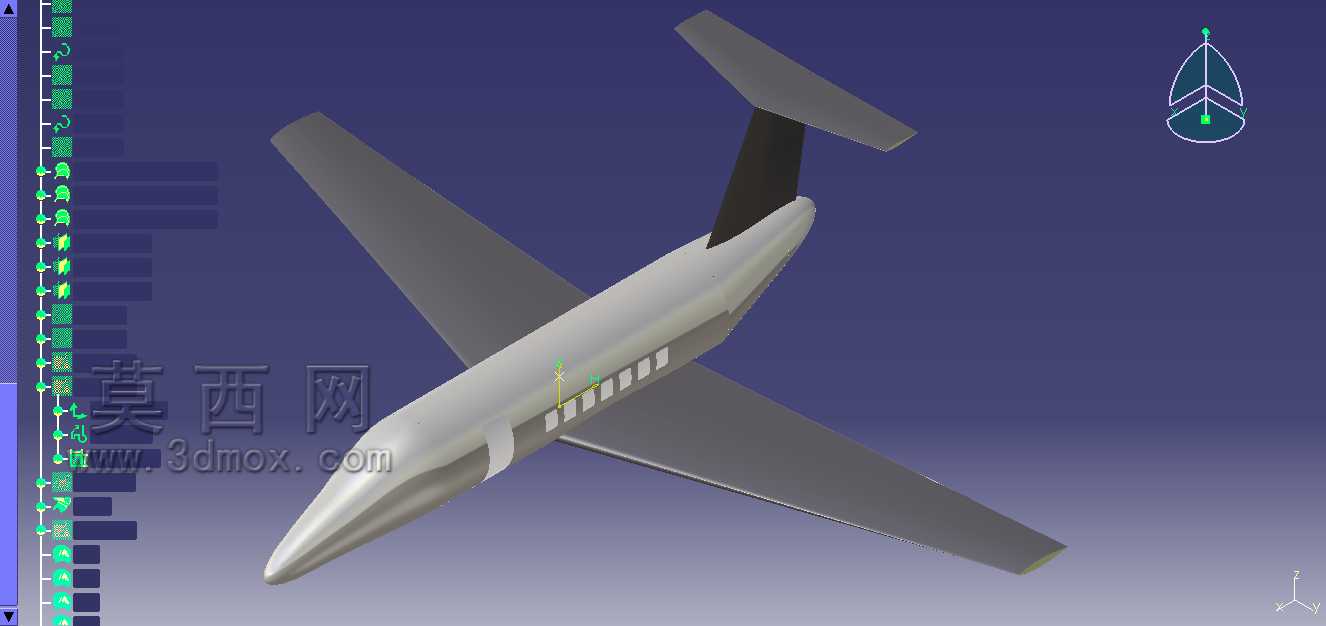

　　本次呈现的喷气式飞行器结构，定位为小型短途公务用途的喷气机型，整体气动布局采用下单翼、后置尾翼、翼身融合过渡的常规公务机构型，在结构设计阶段优先兼顾了低速起降阶段的升力特性与高亚音速巡航阶段的减阻需求，机身主体采用等截面圆筒段加机头锥、机尾收缩段的组合结构，等截面段预留了客舱舷窗、舱门的安装接口，舷窗沿机身纵向等距排布，匹配6-8座级公务机的客舱布局需求，机头锥段采用流线型钝头设计，既可以容纳机载雷达等航电设备的安装空间，也能降低巡航阶段的机头激波阻力，机尾收缩段平滑过渡至尾翼安装位置，避免截面突变带来的气流分离问题。

　　机翼部分采用小后掠角梯形翼设计，翼根位置与机身下部平滑过渡，翼型选用低速性能优异的层流翼型，兼顾巡航阶段的升阻比与起降阶段的低速升力需求，机翼内部预留了整体油箱的安装空间，翼下可根据需求选装小型挂架或起落架舱结构，机翼与机身的连接位置设计了加强框结构，将飞行过程中机翼承受的升力、弯矩载荷均匀传递至机身主承力框，避免局部应力集中带来的结构疲劳问题。尾翼组件采用T型尾翼布局，水平尾翼安装在垂直尾翼顶端，这种布局可以避开机翼尾流的干扰，提升低速飞行阶段的尾翼操纵效率，垂直尾翼采用后掠设计，保证航向稳定性的同时降低垂尾的结构重量，水平尾翼设置了对称的升降舵结构，垂直尾翼后缘设置方向舵结构，舵面与安定面之间预留了转动间隙，匹配操纵机构的安装需求。

　　从实际应用场景来看，这类小型喷气公务机主要用于短途商务出行、支线公务通勤、特殊用途改装平台等场景，对起降场地的适应性较强，可以在大部分通航机场的硬化跑道完成起降，机身下部的主起落架安装位置预留了收放舱空间，前起落架布置在机头锥后方的机身下部，前起落架设置转向机构，满足地面滑行阶段的转向操纵需求，起落架收放后完全收纳于机身与机翼的舱段内部，巡航阶段不会产生额外的气动阻力。

　　设计过程中参考了同级别成熟机型的外形比例，机身长细比控制在8:1左右，既保证了客舱内部的可用长度，也不会因为长细比过大带来机身结构重量的额外增加，机身截面直径匹配小型公务机的客舱高度需求，保证乘客在客舱内可以保持正常坐姿，不需要过度弯腰。机翼的展弦比控制在7左右，在保证巡航升阻比的同时，不会因为展长过大对机库存放、地面滑行的宽度边界提出过高要求，尾翼的尺寸经过配平计算，保证在全飞行包线内都能提供足够的稳定力矩与操纵力矩，不会出现低速阶段操纵效率不足、高速阶段舵面效率过高的问题。

　　机身表面的蒙皮分块参考了实际机型的工艺分离面，机头锥、机身等直段、机尾收缩段、机翼、尾翼都设置了独立的分块界面，方便后续结构拆分、工艺拆解，也便于后续开展有限元分析时对不同部件单独赋予材料属性、施加边界载荷。机身内部沿纵向布置了多道环形加强框，框之间通过长桁连接形成整体的承力壁板结构，机翼与机身连接位置的加强框采用加厚设计，传递机翼的集中载荷，尾翼安装位置的框段也做了局部加强，承受尾翼传递的气动载荷与操纵力矩。

　　在细节设计上，机头的风挡位置预留了多块风挡玻璃的安装曲面，风挡框架与机身曲面平滑过渡，避免风挡位置产生额外的气动阻力，客舱舷窗采用椭圆形开孔设计，这种开孔形式可以降低舷窗周围的应力集中系数，避免增压飞行过程中舷窗位置出现结构裂纹，机身尾部预留了发动机的安装吊舱接口，可以匹配小型涡喷发动机的安装需求，发动机进气道与机身曲面平滑过渡，保证进气效率的同时降低进气道的阻力损失。

　　从安装边界来看，整机的地面停放状态下，机身轴线与地面保持小角度迎角，主起落架的轮距、前起落架与主起落架的轴距经过校核，保证地面滑行、转弯、刹车过程中不会出现侧翻、拿大顶的问题，机翼的下反角经过调整，保证飞机的横向稳定性处于合理区间，不会出现横向过于灵敏或者过于迟钝的操纵特性。整个模型的曲面连续性达到G2级别，曲面之间没有明显的折角、凸起，符合航空类产品对气动外形的光滑度要求，后续可以直接用于气动仿真、结构样机制作、科普展示等不同场景的需求，也可以作为同级别喷气式飞行器设计的参考基准，用于开展总体布局论证、结构布置优化等前期设计工作。
