辐条式自行车行走轮结构三维数模

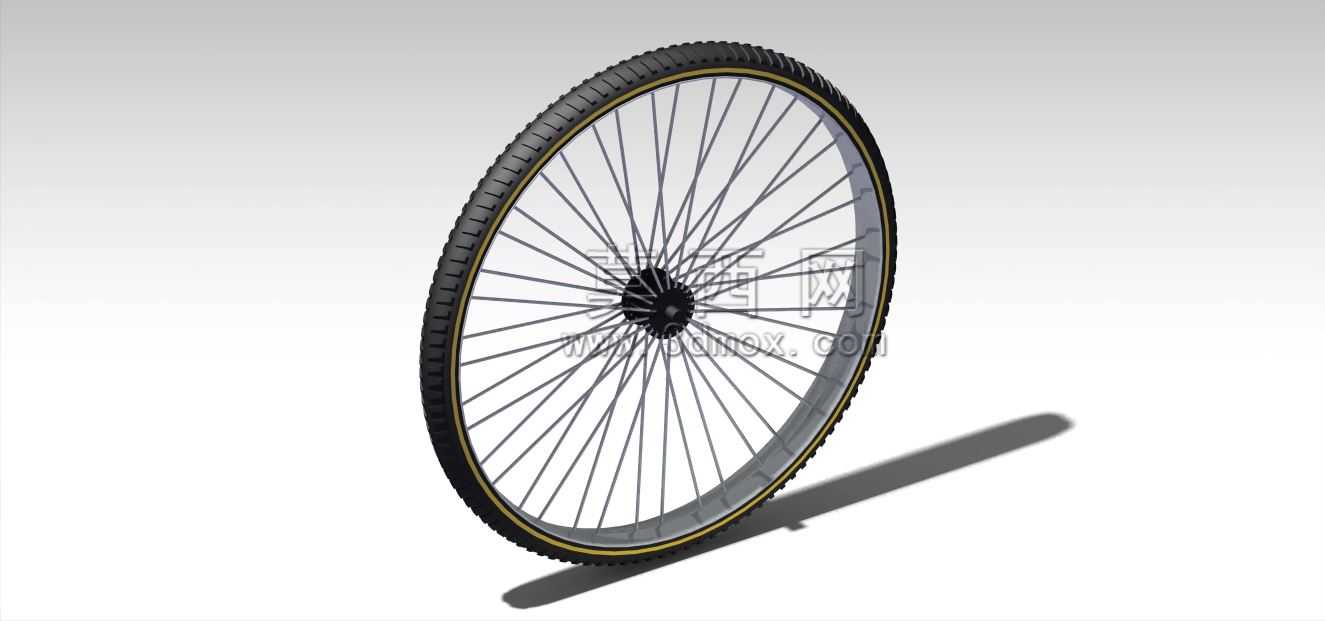

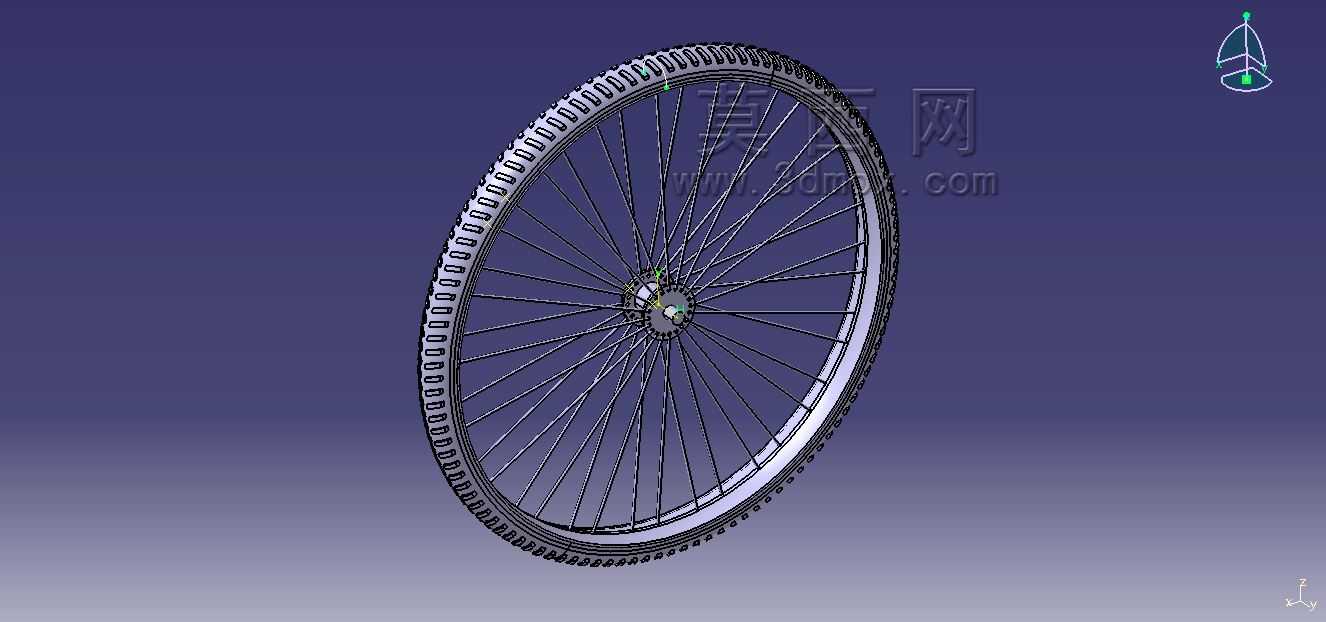

　　日常通勤、运动骑行类自行车的行走轮组，是直接接触地面传递驱动力、承载整车与骑乘者载荷的核心部件，这套辐条式车轮的三维结构，完整还原了外胎、轮辋、辐条、花鼓四个核心组成部分的装配关系，可直接用于自行车结构设计验证、骑行性能仿真分析、零部件干涉检查等场景。从实际使用场景来看，这类辐条轮广泛应用在城市通勤车、入门运动山地车、普通公路休闲车领域，相比一体轮结构，辐条轮具备更好的路面冲击缓冲能力，后期维护更换单根辐条的成本更低，同时整体重量更可控，适合日常长距离骑行的载荷需求。设计过程中首先确定轮组的安装边界：花鼓两端的开档尺寸匹配常规民用自行车前叉的安装间距，花鼓中心的轴孔直径适配标准快拆杆或实心轮轴规格，轮辋的外径匹配对应尺寸的充气外胎，

　　胎圈卡槽的深度与宽度严格适配硬边胎的装配公差，避免充气后胎圈脱出的风险。辐条的排布采用常规的交叉编法，每根辐条的长度、弯折角度都经过参数化计算，从花鼓法兰盘的固定孔延伸至轮辋的条帽安装位，装配后通过条帽的螺纹调节可实现轮圈的径向跳动、端面跳动校正，保证轮组转动时的同轴度，降低骑行过程中的轮组偏摆阻力。外胎部分的胎面做了连续的防滑齿纹建模，齿纹的高度与排布密度适配城市铺装路面、轻度非铺装路面的抓地需求，胎侧的厚度参数兼顾了防穿刺性能与骑行的滚阻表现，胎体内部的轮廓与轮辋的贴合面完全匹配，充气状态下可形成稳定的密封支撑结构。轮辋的截面采用双层空腔结构，在保证整体结构强度的同时降低轮组自重，空腔内部可容纳内胎的充气膨胀空间，

　　轮辋边缘的胎座设计有凸起的安全线结构，当轮胎充气至额定压力时，胎圈可卡入安全线内侧，避免骑行过程中轮胎侧向滑脱。花鼓部分的内部结构预留了轴承安装位，两端的轴档结构可适配标准钢珠轴承或工业 cartridge 轴承，花鼓外壳的法兰盘上均匀分布辐条安装孔，孔位的角度与辐条的编法角度完全对应，避免辐条安装后出现弯折应力集中的问题。在结构验证层面，这套数模可直接导入有限元分析软件，模拟垂直载荷冲击、侧向受力、驱动扭矩传递等不同工况下的结构应力分布，校核辐条的抗拉强度、轮辋的抗变形能力、花鼓的抗扭性能，为后续的零部件选材、工艺制定提供数据支撑。建模过程中所有配合面都保留了实际生产所需的装配公差，比如辐条与条帽的螺纹配合间隙、

　　胎圈与轮辋的装配过盈量、花鼓轴与轴承的配合公差，完全符合实际零部件的装配逻辑，不存在理想化的零间隙配合问题，可直接用于生产环节的工装设计、装配工艺模拟。针对骑行过程中常见的轮组偏摆、辐条松动等问题，建模时也还原了条帽的调节空间，通过旋转条帽可微调单根辐条的张紧力，实现轮组的动平衡校正，这一细节也和实际维修保养的操作逻辑完全一致。
