卧式带鞍座法兰接口压力容器结构

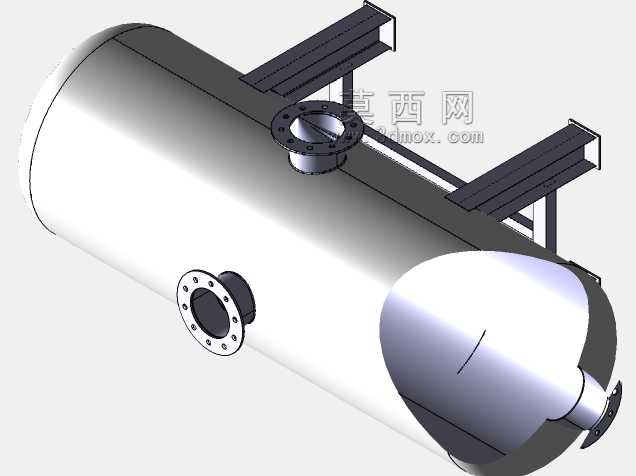

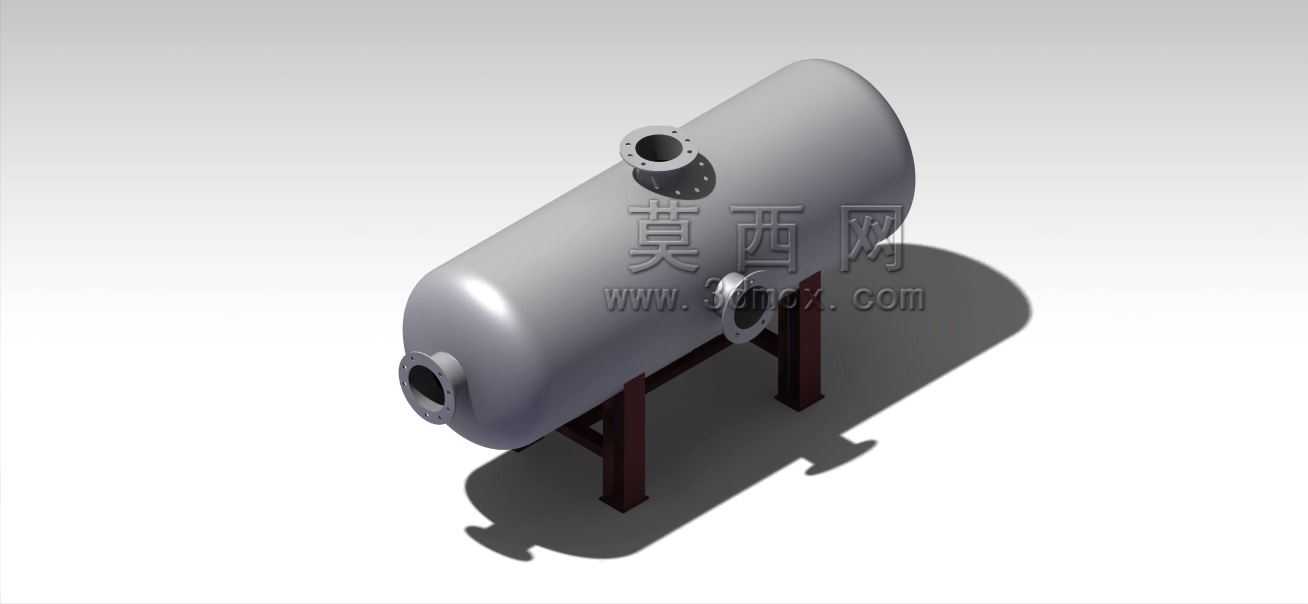

　　这类卧式承压罐体在化工、油气储运、轻工制药领域的应用占比不低，多数作为工艺环节中的气液分离、缓冲稳压、介质暂存单元使用，区别于立式储罐的占地特性，卧式结构更适配厂房层高受限、需要沿管线走向排布的车间布局，能减少管线弯折带来的流阻损失。从结构细节来看，筒体采用等径直筒段搭配两端标准椭圆封头的构型，椭圆封头的长短轴比取常规工程常用的2:1，这个比例能在承压状态下让封头与筒身连接处的边缘应力控制在合理区间，避免局部应力集中带来的疲劳失效风险。筒身分布的三处法兰接口各自承担不同功能：顶部大口径法兰一般用于安装内件或者作为人孔，方便检修人员进入罐体内部检查衬层、清理沉积杂质；侧部斜向的中等口径法兰多作为介质进料口，

　　切向或斜向进料的设计能减少进料时对罐体内壁的直接冲刷，同时配合内部挡板可以初步实现气液两相的离心分离；端部封头处的小口径法兰则作为出料口或者排污、仪表接口，匹配液位计、压力变送器的安装需求，部分工况下还会在该接口附近设置防涡流挡板，避免出料时夹带气体影响下游泵组的运行稳定性。支撑结构采用的是双鞍座形式，鞍座的弧形托板与筒身外壁贴合，腹板与筋板采用型钢焊接结构，这种双鞍座布局是卧式罐体的经典支撑方案，其中一个鞍座会设计成固定端，另一个预留滑动余量，用来抵消罐体在温度变化时产生的热胀冷缩位移，避免支座与基础连接处产生过大的附加应力。建模过程中需要重点把控几个安装边界：首先是鞍座的地脚螺栓孔间距，这个尺寸直接匹配现场预埋基础的螺栓位置，

　　一旦偏差会导致现场无法落位；其次是各法兰接口的方位角与伸出长度，要保证外接管线安装时不会与鞍座、厂房梁柱产生干涉，法兰的密封面形式也要匹配对应工况的压力等级，突面、凹凸面的选择直接影响密封可靠性。筒身的壁厚取值需要结合设计压力、腐蚀裕量、焊接系数综合计算，建模时要注意封头与筒身的对接焊缝处要预留合理的错边量控制余量，法兰与筒身的连接采用全焊透结构，接管处会根据压力等级考虑是否添加补强圈，弥补开孔带来的筒体强度削弱。实际选型时，这类罐体的长度与直径比通常控制在3-6之间，比值过大容易导致筒身跨中挠度超标，运输过程中也容易产生变形，比值过小则会增加封头的材料占比，抬升制造成本。鞍座的包角一般取120度到150度，

　　包角过小会增大筒身局部的压应力，容易引发失稳，包角过大则会增加鞍座的材料消耗，同时加大安装时的贴合难度。在三维建模阶段，需要提前预留出外部保温层的安装空间，鞍座的高度要满足底部排污管线、伴热管线的安装操作空间，顶部接口的高度要考虑上方阀门操作、检修的净空要求，避免后期安装时出现操作空间不足的问题。对于有内部构件的工况，比如需要安装丝网除沫器、折流板的分离类罐体，建模时还要同步考虑内件的支撑圈焊接位置，保证内件安装后不会与进料、出料接口产生位置冲突，内件的固定方式要考虑检修时的拆装便利性，尽量采用快开结构减少停机检修时间。
