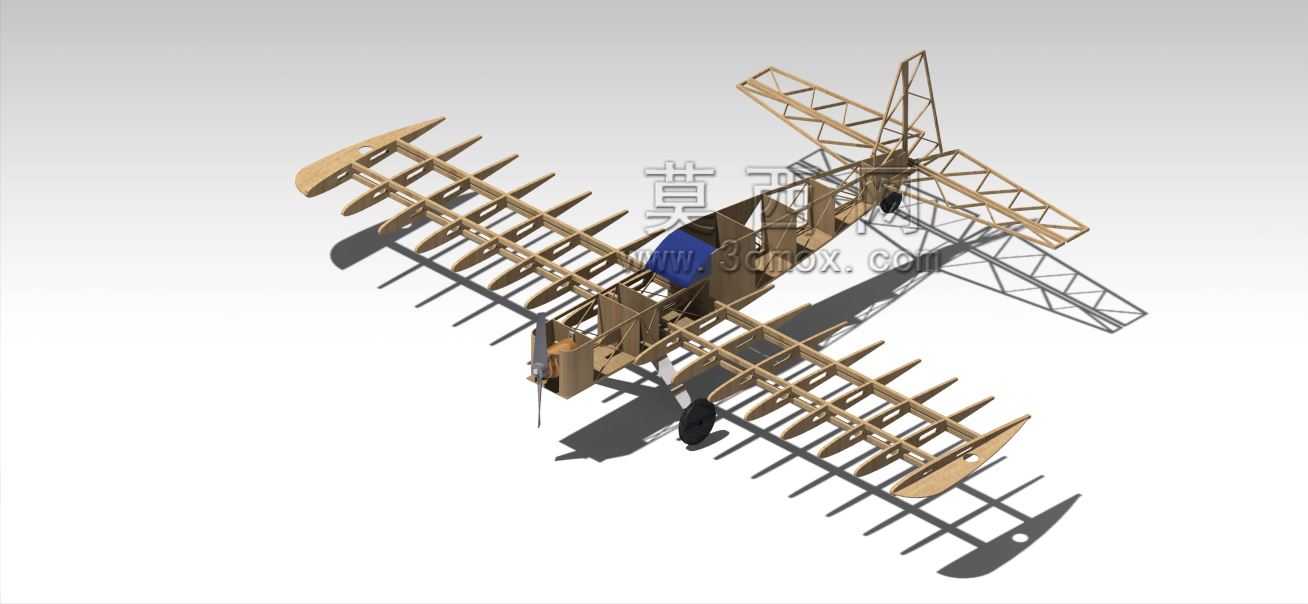

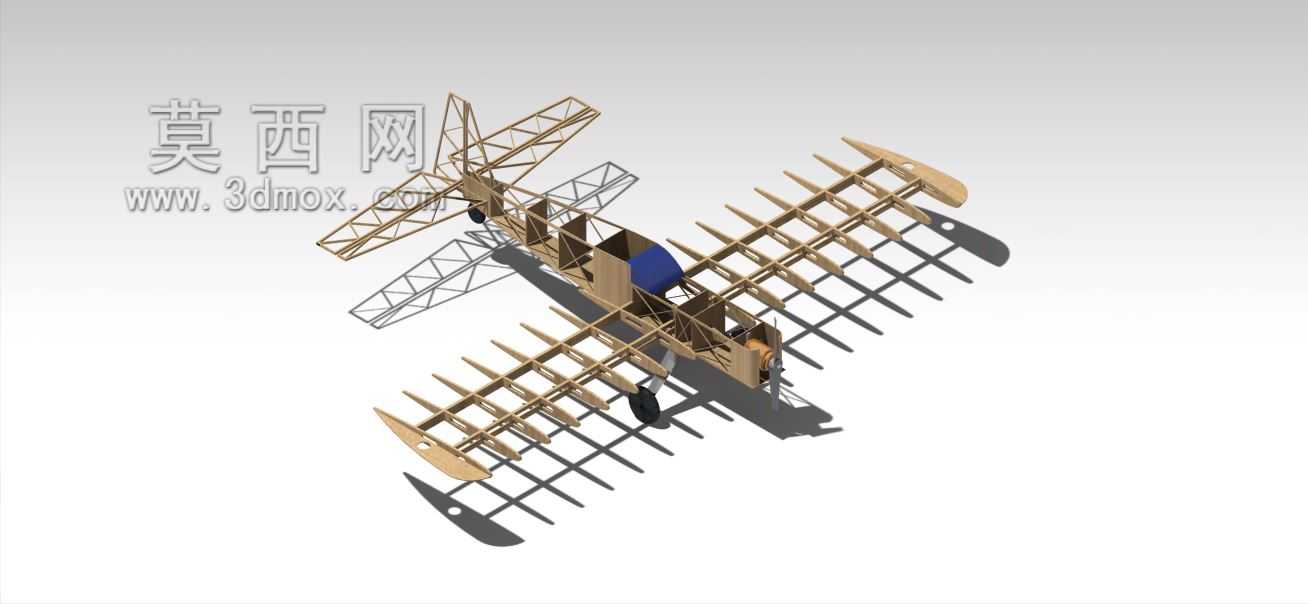

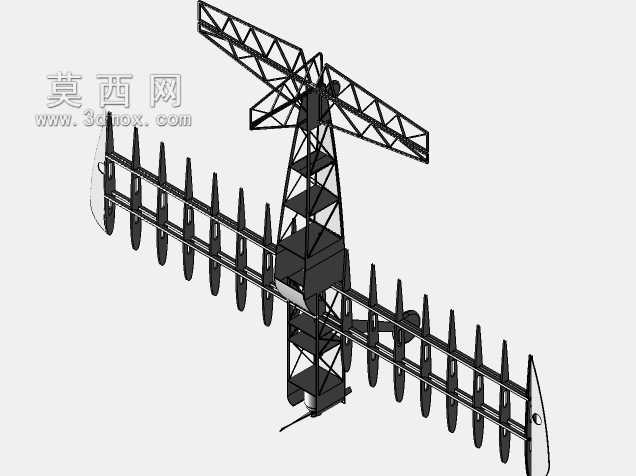

早期双翼机骨架结构三维设计方案

　　这套结构设计针对早期轻型双翼飞行器的机身承力体系展开，核心围绕低空低速飞行场景下的结构强度、重量控制需求搭建，适配航空科普教具制作、复古飞行器复刻、航空史研究场景的结构验证需求，可直接用于小型载人轻型双翼机的原型试制、静态展示模型的结构深化，也能作为航空类专业桁架式机身结构的教学演示载体。从实际使用场景来看，这类桁架式骨架结构多用于飞行速度不超过180km/h的轻型双翼机，机身整体采用空间桁架传力路径，上下翼面的连接撑杆、机身纵向主梁、横向隔框形成完整的闭合承力体系，飞行过程中机翼产生的升力通过翼间撑杆传递到机身主承力框，再分散到前后机身的各个连接节点，避免局部应力集中导致的结构失效。设计过程中优先考虑了小型试制场景的加工可行性，

　　所有纵向承力杆件均采用等截面规格，横向隔框的节点连接位置统一采用标准连接角片，不需要定制异形加工件，普通木工加工设备或者小型金属切割设备即可完成所有构件的加工，降低原型试制的加工门槛。从结构功能特性来看，整个骨架没有设置封闭的蒙皮承力结构，所有飞行载荷、设备安装载荷全部由桁架杆件承担，前机身预留的安装空间可直接布置小型活塞发动机、燃油箱、操纵机构，驾驶舱位置的横向隔框做了局部加强，能够承受飞行员体重、飞行过程中操纵带来的局部载荷，后机身的尾翼连接节点采用一体化的加强框设计，平尾、垂尾的操纵拉杆可以直接沿着机身纵向杆件的空隙布置，不需要额外开设走线通道，减少结构开孔带来的强度损失。外形尺寸方面，这套骨架的机身总长度控制在6.2m，

　　上下翼的翼展总宽度为8.8m，机身最大宽度0.85m，安装边界上需要注意前起落架的连接位置位于前机身第三隔框下方，主起落架连接点位于驾驶舱下方的主承力框两侧，翼间撑杆的连接角度需要严格按照设计角度定位，否则会导致上下翼的安装应力不对称，飞行过程中出现机翼抖振的问题。设计思路上参考了早期民用轻型双翼机的成熟结构逻辑，没有采用复杂的变截面主梁设计，所有杆件的受力方向均沿杆件轴向传递，最大限度发挥材料的抗拉压性能，减少弯曲载荷带来的材料冗余，在保证结构强度满足2.5g过载要求的前提下，将整个骨架的结构重量控制在82kg以内，适配小型活塞发动机的推力输出范围。需要注意的是，这套骨架的节点连接如果采用木质材料制作，

　　需要在每个连接位置做局部的嵌件加强，避免长期受载后连接位置出现松脱，如果采用金属管材制作，需要在焊接位置做去应力处理，避免飞行过程中振动导致焊缝开裂。机身下部预留的设备安装空间可以根据实际使用需求调整隔框间距，比如加装航拍设备、农业喷洒装置时，只需要在对应位置增加局部的安装支架，不需要改动主承力结构的杆件布局，具备较强的改装适配性。上下翼面的翼肋采用统一的翼型截面，沿翼展方向等间距布置，翼肋与翼梁的连接采用卡槽式设计，装配时不需要复杂的定位工装，只需要按照翼梁上的定位标记即可完成快速组装，能够大幅缩短原型机的装配周期。尾翼部分的骨架采用和机身一致的桁架结构，和后机身的连接位置设置了三个可调连接点，可在地面调试阶段调整平尾、垂尾的安装角度，适配不同飞行重量下的俯仰、航向配平需求，不需要对结构进行二次加工。整个结构的传力路径清晰，没有冗余的受力构件，每个杆件的截面尺寸都经过载荷校核，既不会因为截面过小导致结构强度不足，也不会因为截面过大带来不必要的重量增加，完全适配轻型低速双翼机的使用需求，不管是用于1:1比例的原型机试制，还是缩放比例的静态展示模型制作，都可以直接提取结构尺寸进行加工生产，不需要再做额外的结构深化调整。
