框架式机械陀螺仪玩具三维结构设计

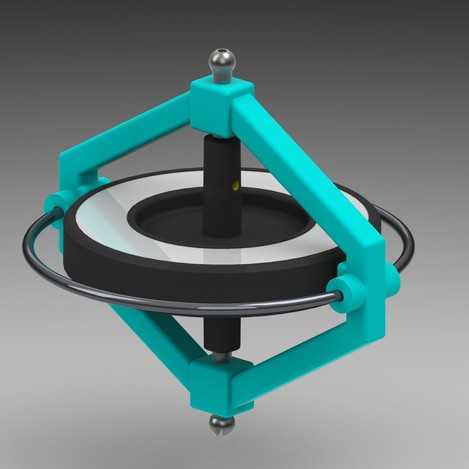

本作品为框架式机械陀螺仪玩具的三维设计成果，建模阶段采用SolidWorks完成全参数化零件搭建与装配约束，首先拆分陀螺仪的核心组成部件：中心旋转轮盘、中心支撑转轴、内外两层万向支撑框架、金属限位环、端部定位钢珠，每个零件均按照实际玩具的尺寸比例绘制草图，通过拉伸、旋转、扫描、圆角等基础特征命令完成实体建模，保证各零件的配合公差符合装配要求，避免出现干涉错位问题。渲染阶段采用Keyshot完成材质与场景搭建，外层万向框架选用哑光青蓝色工程塑料材质，模拟ABS注塑玩具的细腻磨砂质感，调整材质的粗糙度与漫反射参数，还原塑料件柔和不刺眼的视觉效果；中心旋转轮盘采用黑色哑光塑料搭配银灰色环形装饰边，还原轮盘的分层结构；金属限位环与端部钢珠采用抛光不锈钢材质，调整金属材质的反射率与环境贴图映射，呈现出金属件光亮顺滑的反光质感；背景选用渐变灰色影棚背景，搭配柔和的三点布光，主光从侧上方打亮模型主体轮廓，辅光弱化阴影死黑区域，轮廓光勾勒框架边缘线条，最终渲染图清晰展现陀螺仪的完整结构与材质层次。结构设计上遵循经典机械陀螺仪的万向支架原理，外层框架与内层框架通过铰接结构实现两个垂直方向的自由转动，中心转轴贯穿轮盘固定在内层框架上，保证轮盘可绕中心轴高速旋转，同时随两层框架实现多方向姿态调整，还原陀螺仪定轴性的力学演示效果；框架边角做圆润倒角处理，避免尖锐棱角划伤使用者，符合玩具产品的安全设计要求。设计思路围绕玩具的可玩性与力学演示属性展开，既保留经典陀螺仪的核心机械结构，可直观演示角动量守恒的物理现象，作为物理教学的演示教具使用，又通过鲜亮的配色与圆润的造型优化，适配儿童玩具的使用场景，整体结构无多余冗余零件，装配逻辑简单清晰，各转动部位预留合理间隙保证转动顺滑，既满足3D打印制作实物的可行性，也可作为机械结构教学的参考案例。
