100RPeriflex耦合泵驱动器结构设计

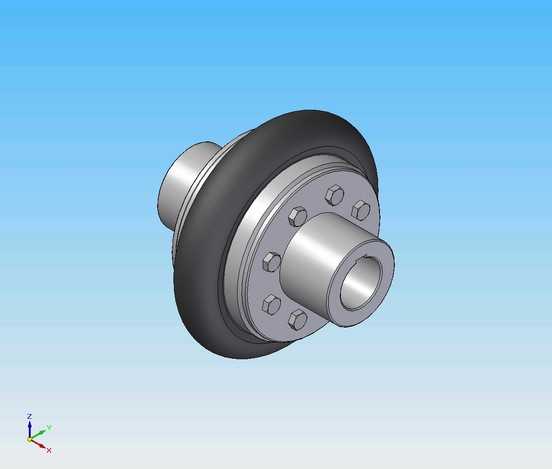

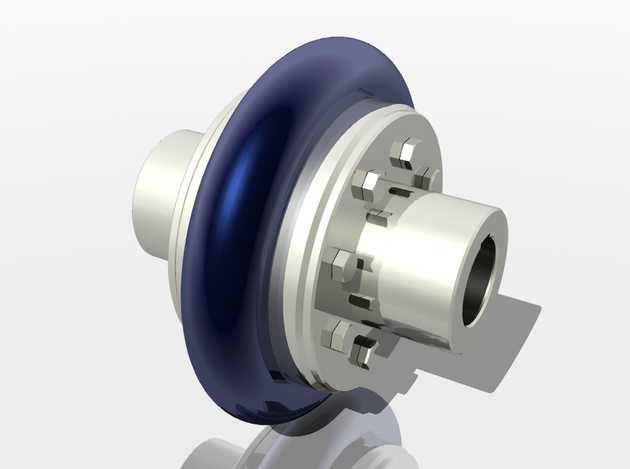

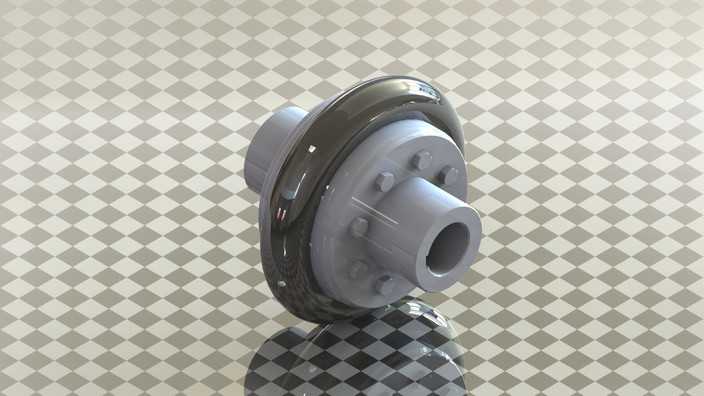

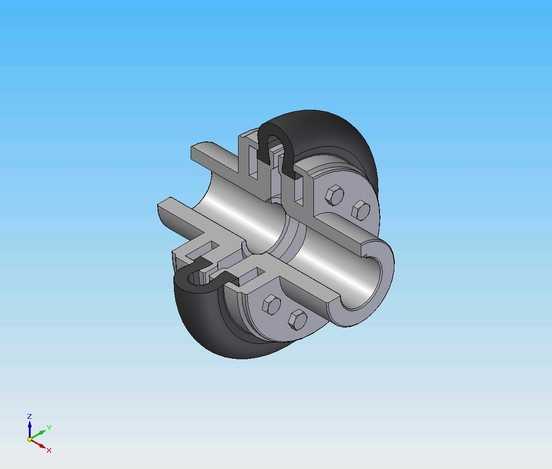

本作品为100RPeriflex耦合泵驱动器三维建模作品，整体采用对称式回转结构设计，核心由两侧金属轴接法兰、中间挠性弹性体三部分组成，建模过程严格遵循机械传动部件的尺寸规范与装配逻辑。建模阶段首先完成两侧金属法兰的特征构建，通过旋转凸台命令生成轴体基体，在法兰端面上均匀排布螺栓安装孔，采用圆周阵列命令保证孔位的等分精度，同时对轴端内孔、轴肩过渡位置做圆角处理，避免应力集中问题，还原金属机加工零件的工艺细节。中间挠性弹性体为环形橡胶类结构，采用回转特征结合曲面微调完成建模，还原弹性体的鼓形轮廓，保证其与两侧法兰的贴合面完全匹配，模拟弹性元件可补偿两轴相对偏移的结构特性。材质渲染阶段，两侧金属法兰部分赋予银灰色金属材质，添加轻微的磨砂质感与环境反射效果，还原钢制机加工零件的表面质感；中间弹性体赋予黑色橡胶材质，调整材质的粗糙度与哑光属性，区分金属与非金属部件的视觉差异，同时在螺栓零件上添加轻微的金属光泽，突出紧固件的细节特征。结构设计上，该耦合泵驱动器依靠中间弹性体的弹性变形，可补偿泵组与动力端连接时的径向、角向与轴向偏移，缓冲传动过程中的振动冲击，传递稳定扭矩，两侧轴孔分别适配动力输出轴与泵输入轴，法兰端面的螺栓孔用于实现部件的紧固连接，整体结构紧凑，装配件无干涉，各零件的配合公差符合机械传动部件的设计要求。建模过程中对所有回转特征做同轴度约束，保证装配后整体的回转精度，对弹性体与法兰的接触位置做贴合约束，还原实际装配状态，渲染阶段采用浅蓝色渐变背景，添加柔和的环境光照，突出部件的轮廓层次与结构细节，清晰展现各组成部分的形态与装配关系，完整呈现该耦合泵驱动器的结构特点与功能形态。
