汽车盘式制动组件高精度三维结构

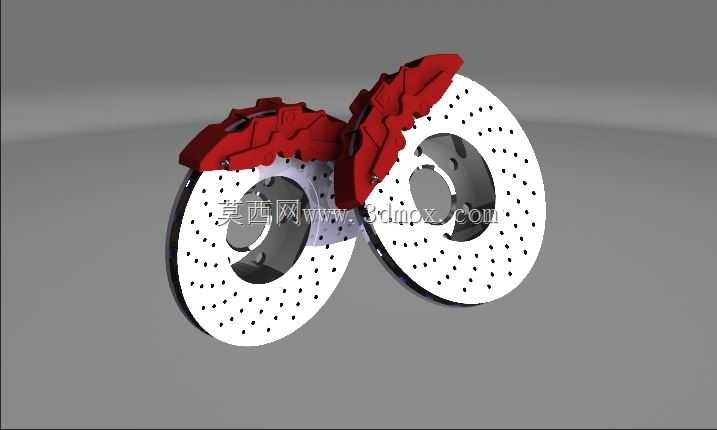

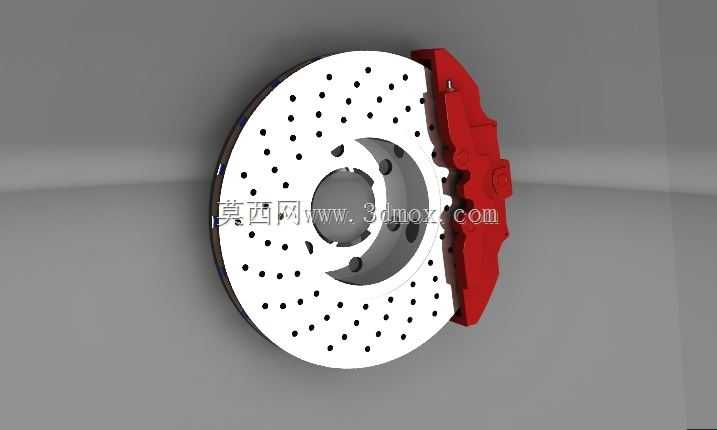

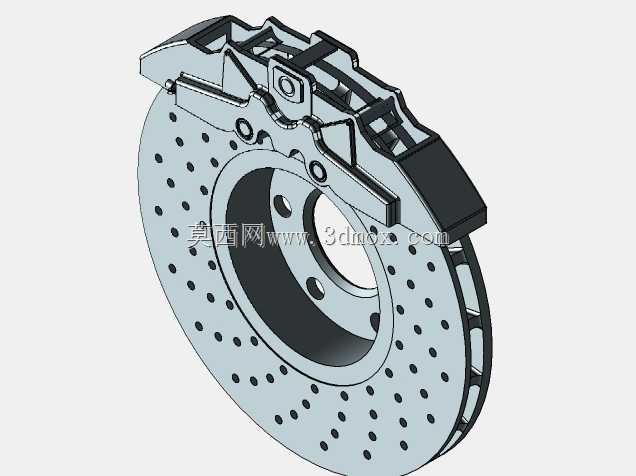

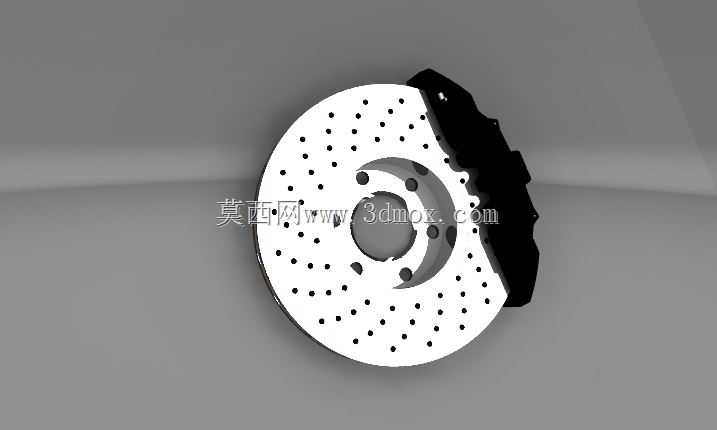

该三维模型还原的是乘用车辆搭载的通风打孔盘式制动核心组件，这类制动部件广泛应用于家用轿车、城市SUV及轻型商用车辆的前轮制动系统，部分高性能车型也会将其配置于四轮，承担车辆行驶过程中的减速、驻车维持以及紧急工况下的制动停稳功能，是整车主动安全系统中不可或缺的核心执行部件。从实际使用场景来看，这类打孔通风盘相比传统实心制动盘，在连续制动工况下能更快散逸摩擦产生的热量，避免制动热衰减带来的制动力下降问题，表面的均匀打孔结构还能快速排走制动摩擦产生的粉尘，同时在雨天行驶时可以快速破除制动盘表面的水膜，缩短湿滑路面的制动响应距离，大幅提升复杂路况下的行车安全性。从产品功能特性来看，模型完整还原了制动盘与制动卡钳的配合关系：制动盘采用双层通风腔体结构，两层盘体之间设置有径向导流筋，车辆行驶时随车轮转动的盘体可以带动空气从中心向边缘流动，带走摩擦产生的高温；盘面的打孔采用非等距交错排布，既保证了盘面的结构强度，避免应力集中导致的盘体开裂，又最大化提升了散热与排水效率。配套的浮动式制动卡钳模型还原了内侧活塞推动、卡钳整体滑移的结构特征，摩擦片与盘片的接触间隙、卡钳的安装定位孔位都按照实际装配关系还原，能够清晰展示制动时活塞推动摩擦片夹紧制动盘，通过摩擦力将车辆动能转化为热能的完整工作过程。从设计思路来看，该模型在建模时充分考虑了实际装配的边界要求：制动盘中心的定位孔与轮毂轴头的配合尺寸、安装螺栓的孔位分布圆直径都参考主流乘用车型的通用规格设计，卡钳的安装支架定位面与转向节的配合位置预留了足够的装配间隙，既保证制动盘转动时不会与周边的防尘罩、悬架部件发生运动干涉，也预留了摩擦片磨损后的补偿行程空间。外形尺寸方面，该制动盘的有效摩擦半径、整体厚度、卡钳的外廓尺寸都适配16-18寸轮毂的安装空间，不会出现轮毂与卡钳发生干涉的问题，安装边界完全符合常规家用车型的底盘布置要求，能够直观展示盘式制动器在整车底盘中的装配逻辑与工作原理，可用于汽车底盘结构教学、制动系统性能仿真分析以及相关零部件的设计参考。
