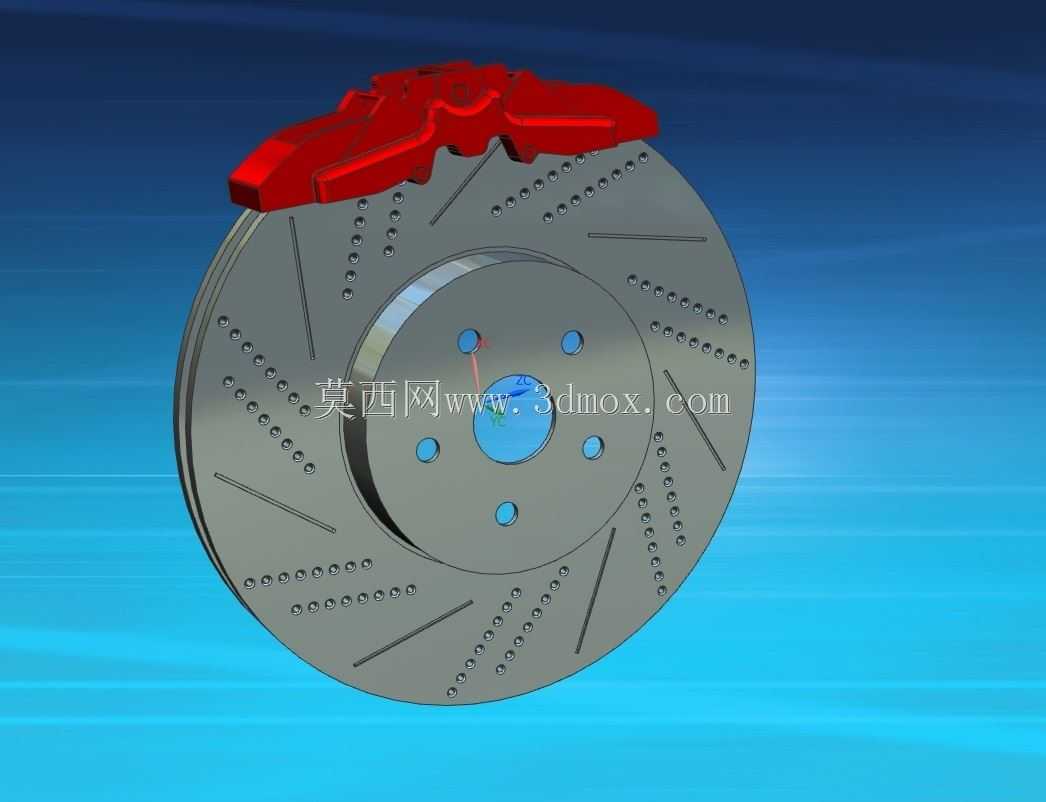

带划线打孔结构的汽车通风制动盘

这款带划线打孔结构的制动部件，主要配套乘用车辆的盘式制动系统，安装于车轮轮毂位置，与制动卡钳配合完成车辆行进过程中的减速、驻车动作，是整车制动系统里直接承担摩擦制动力输出的核心执行部件。日常行驶中，车辆制动时卡钳两侧的摩擦片会夹紧制动盘盘面，通过摩擦作用将车辆行进的动能转化为热能散出，以此实现车速降低或完全停稳的效果，其结构设计直接关系到制动响应速度、热衰减抗性以及连续制动工况下的性能稳定性。

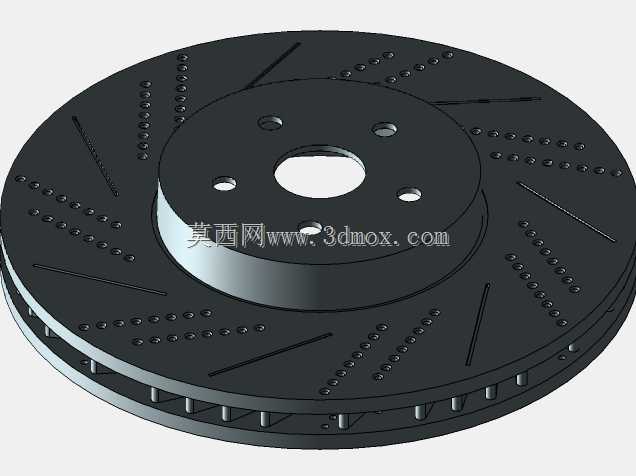

从结构设计逻辑来看，这款制动盘采用了盘面复合处理方案，盘面同时布置了径向斜向划线与阵列排布的散热小孔：划线结构可以在摩擦片贴合盘面时，快速刮除摩擦片表面因高温产生的磨屑与碳化层，避免磨屑在摩擦面间形成滑移层导致制动摩擦力下降，同时划线边缘还能在制动初期划破盘面水膜，解决雨天行车时制动效能骤降的问题；盘面的打孔结构一方面可以增加盘面与空气的接触面积，强化连续制动时的热量散发效率，降低制动盘因高温产生形变、出现制动抖动的概率，另一方面也能为摩擦产生的粉尘提供排出通道，减少粉尘在盘面与卡钳处的堆积。

安装边界层面，这款制动盘中心设置有定位轴孔，围绕中心孔均匀布置了五个螺栓安装孔，可直接匹配对应车型的轮毂法兰安装位，安装时需保证盘面与轮毂轴线的垂直度公差控制在合理范围内，避免制动时出现踏板抖动、方向盘震手的问题。制动盘的摩擦面预留了足够的磨损余量，可满足长期使用后的磨损消耗，当盘面磨损到极限刻度时需及时更换，避免出现制动失效风险。

实际应用场景中，这类带划线打孔的制动盘既可以满足日常城市道路通勤的制动需求，在频繁启停的拥堵路况下，更好的散热性能可以减少热衰减带来的制动距离变长问题；也能适配轻度激烈驾驶场景，在连续制动工况下维持稳定的摩擦系数，相比普通光面制动盘，抗热衰退性能有明显提升。设计建模过程中，需要重点关注盘面划线的深度、打孔的位置排布，既要保证散热排屑效果，也要避免孔位、划线导致盘面结构强度下降，在制动受力时出现开裂风险，同时还要做动平衡校验，保证高速旋转时的稳定性，避免带动车轮出现异常抖动。
