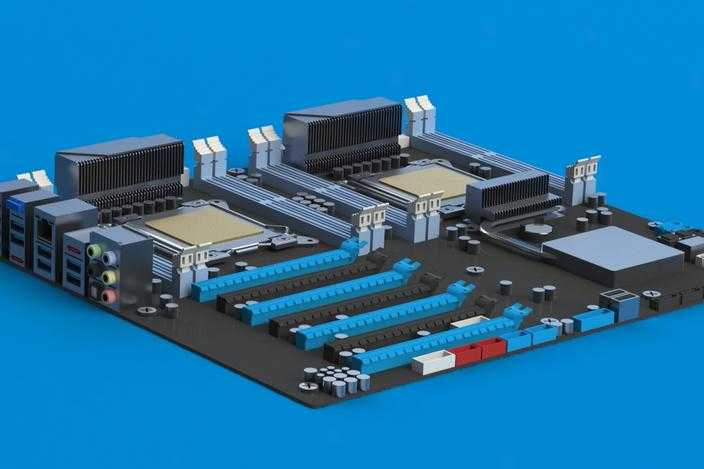

华硕Z9PE-D8WS双插槽服务器主板三维建模

本作品为华硕Z9PE-D8WS双插槽2011针服务器主板的三维建模成果，建模过程严格参照实物主板的结构比例与元件布局开展，首先通过测量实物主板的长宽尺寸、各元件安装位的相对坐标，在三维建模软件中搭建主板PCB基底的基础轮廓，精准还原PCB板的多层结构特征，对板身的安装孔位、边缘卡扣槽、接口开槽位置做1:1比例复刻，确保整体尺寸精度符合实物公差要求。建模过程中针对主板上的各类功能元件做分层处理，首先还原双路CPU插座的复杂结构，对插座的针脚阵列、固定压杆、金属防护盖的细节做精细化建模，还原插座周边的供电模块散热片结构，通过拉伸、阵列、倒角等命令还原散热片的鳍片间隙与固定卡扣结构，保证散热片的外观与安装位置完全匹配实物。针对主板上的内存插槽、PCI-E扩展插槽，建模时还原插槽的塑料基座、金属弹片、固定卡扣的细节特征，对蓝色的插槽外壳做单独的材质分区，区分不同功能插槽的外观差异；同时对主板上的电容、电感、接口模块、跳线针脚、BIOS电池、SATA接口等零散元件逐一建模，按照实物布局精准排布，还原主板供电电路区域、外设接口区域的元件密度与布局逻辑。材质渲染阶段，针对PCB板采用哑光黑的复合板材材质，调整表面粗糙度模拟真实PCB的阻焊层质感，对金属散热片采用磨砂金属材质，添加细微的颗粒纹理还原铝制散热片的表面质感，对插槽的蓝色塑料部件调整漫反射颜色与反光度，还原工程塑料的哑光质感，对接口部分的金属弹片、针脚采用亮面金属材质，区分不同金属部件的反光差异。渲染时采用纯色蓝色背景突出主板主体，通过三点布光方案打亮主板的各个结构面，避免元件之间产生过重阴影遮挡结构细节，同时添加柔和的环境反射提升材质真实感，完整呈现服务器主板的布局逻辑与结构特征，可用于电脑硬件结构教学、机箱装机模拟、产品展示等场景使用。
