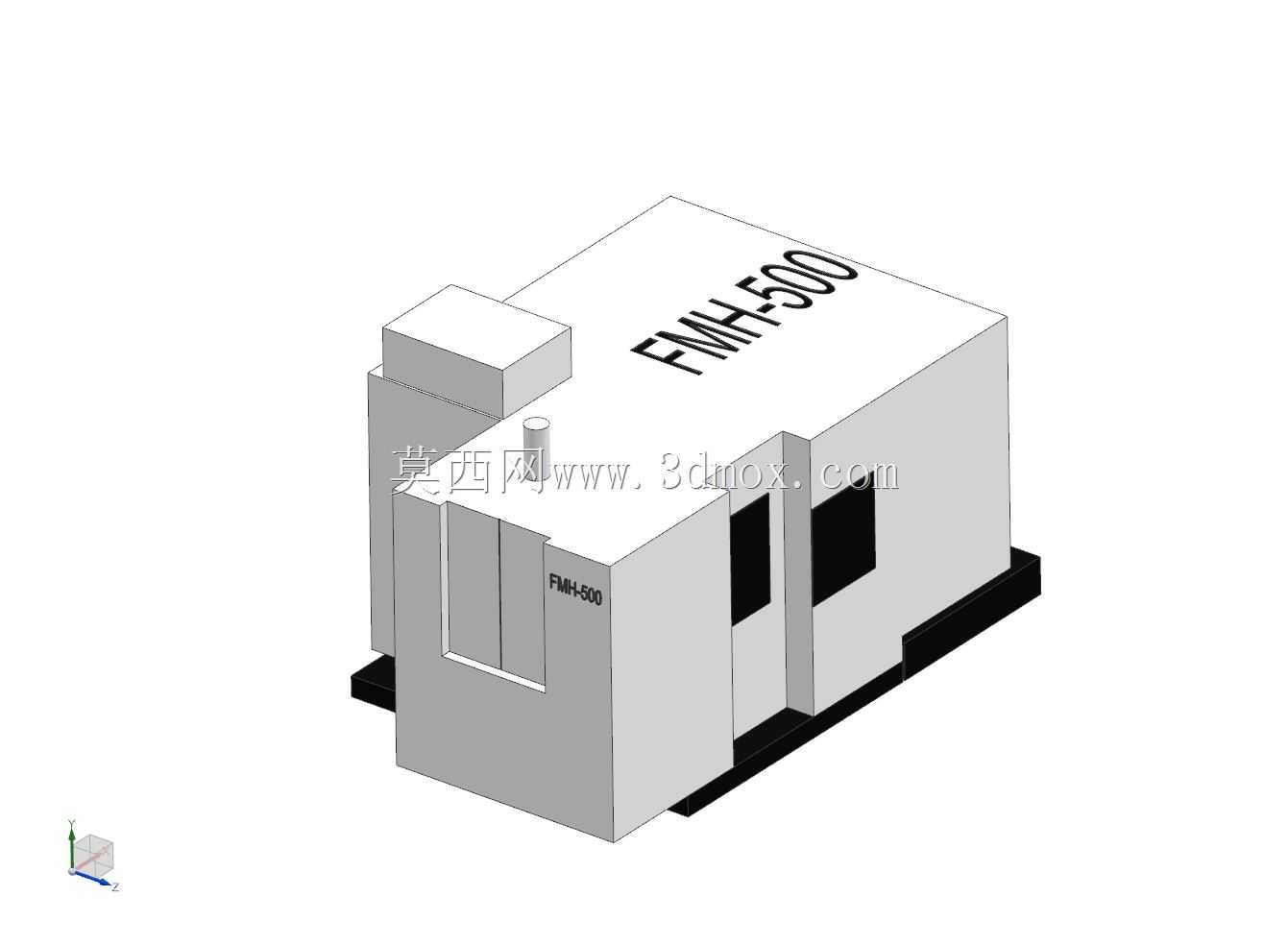

测隙规配套FMH-500卧式加工中心结构

这款FMH-500卧式加工中心，是面向精密零部件加工场景打造的核心生产设备，主要适配汽车零部件、精密量具、航空航天结构件的中小批量高精度加工需求，尤其适配测隙规这类对形位公差、尺寸精度要求极高的量具类零件的全工序加工，可一次装夹完成铣削、镗削、钻削、铰孔、攻丝等多工序复合加工，有效减少多次装夹带来的定位误差，保障测隙规这类薄壁、高精度零件的加工一致性。

从设备实际用途来看，该卧式加工中心可覆盖黑色金属、有色金属、硬质合金等多种材质的加工需求，针对测隙规这类需要保证测量面平面度、刃口直线度的零件，设备的高刚性主轴结构与全闭环进给系统，可稳定实现微米级的进给精度，满足测隙规生产过程中对测量基准面、刻度安装位的精密加工要求，同时也可承接各类箱体类、盘类、异形结构件的精密加工任务，在精密量具制造、汽车动力部件加工、模具型腔加工等场景中都有广泛应用。

在产品功能特性上，该设备采用卧式主轴布局，配合可分度回转工作台，能够实现零件四个侧面的一次性加工，无需反复调整装夹姿态；整体床身采用高阻尼铸铁材料铸造，经过时效处理消除内应力，可承受大切削量加工时的振动，保障加工表面的光洁度；主轴单元采用恒温冷却设计，长时间高速运转时可维持主轴热伸长量在可控范围内，避免连续加工时出现尺寸漂移，适配测隙规这类需要长时间批量加工的高精度零件生产需求；设备的防护结构采用全封闭设计，可有效阻隔切削液飞溅与切屑飞溅，维持生产现场的整洁，同时操作门的开合位置预留了足够的操作空间，方便操作人员完成工件装夹、刀具更换、尺寸测量等操作。

从设计思路来看，这款设备的整体布局遵循紧凑化、高刚性的设计原则，将电气柜、冷却系统、排屑机构集成在设备主体周边，在保障各功能模块独立维护空间的前提下，尽可能缩小设备的占地面积，适配中小规模加工车间的场地布局需求；操作面板设置在设备前部侧方，符合人体工程学设计，操作人员在装夹工件后可快速完成程序调用、参数调整等操作；设备顶部预留了吊装位，方便设备进场安装时的整体吊装转运，底部设置了可调水平的支撑脚，可在安装时快速调整设备水平度，保障床身导轨的直线度精度。

在外形尺寸与安装边界上，该设备整体采用方正的封闭式外壳设计，主体宽度适配标准车间通道的通行要求，安装时需要在设备前部预留不小于1.2米的操作空间，用于工件上下料与日常操作，后部预留不小于0.8米的维护空间，方便电气线路、冷却管路的检修与维护，设备左侧预留了排屑器的安装位置，可对接车间的集中排屑系统，右侧预留了刀具库的扩展空间，可根据加工需求扩展刀库容量，满足多工序复杂零件的加工需求；设备的地基要求为平整的硬化混凝土地面，承重能力满足设备整体重量与加工时的动载荷要求，安装时不需要额外制作特殊地基，降低了车间的安装改造成本。
