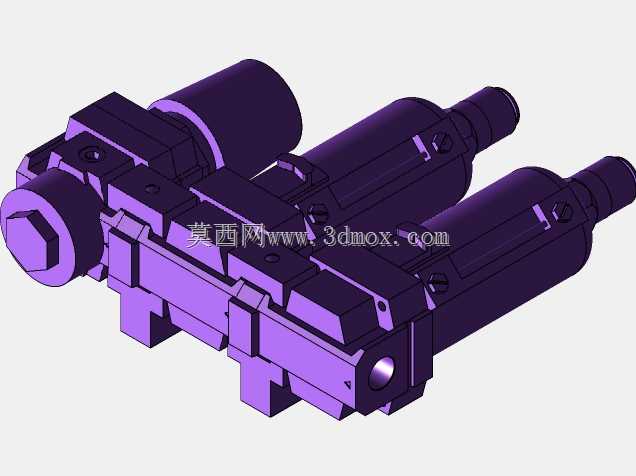

三联式气源处理过滤调压组件结构

该组件为气动系统核心气源处理单元，广泛应用于自动化生产线气动回路、工业设备气路供给、车间集中供气终端等场景，承担压缩空气净化、压力调控、油雾供给的核心作用，是保障气动执行元件稳定运行、延长气动阀件与气缸使用寿命的关键前置装置。从实际用途来看，该三联组件可依次完成压缩空气的杂质滤除、冷凝水分离、输出压力稳定调节、气动元件润滑雾油供给的全流程处理，能够适配绝大多数工业气动系统的气源预处理需求，可在气动夹具、气动冲压设备、气动输送装置、自动化装配线的气路入口处安装使用，有效避免气源中的固体颗粒、液态水分进入下游气动元件造成的卡滞、磨损、密封失效问题。从功能特性来看，该组件采用模块化集成设计，三个功能单元通过快装连接结构拼接为整体，既可以整体安装使用，也可根据实际气路需求拆分单独使用；过滤单元内置梯度精度滤芯，可有效拦截5μm以上的固体杂质，同时通过离心沉降结构分离压缩空气中夹带的液态水分，底部设置手动排水结构可定期排出积存的冷凝液；调压单元采用膜片式减压结构，输出压力调节平稳，压力波动控制范围小，带自锁式调节旋钮可避免设备运行过程中因振动导致的压力偏移；油雾单元可根据气路流量自动调整润滑油雾化量，为下游气动阀、气缸的运动摩擦副提供均匀润滑，降低运动部件磨损速率。从设计思路来看，该结构采用紧凑化并排布局，三个功能单元的进出气口保持同轴对齐，安装后气路走向平直，可有效降低气路压力损失；主体采用高强度工程塑料与铝合金结合的材质方案，既保证整体结构强度满足1.0MPa工作压力的使用要求，又尽可能降低组件整体重量；连接部位采用嵌入式密封结构，无需额外生料带辅助密封即可保证连接部位无泄漏，安装维护便捷。从安装边界来看，该组件整体为长条形并排结构，安装时需预留足够的横向安装空间，进出气口采用标准内螺纹接口，可适配常规气动软管快插接头连接；背部预留标准导轨安装卡槽，可直接固定在工业电气柜常用的DIN标准导轨上，也可通过侧面的安装孔采用螺丝直接固定在设备面板上；安装时需注意垂直安装，排水口朝下，预留底部排水操作空间与顶部调压、油雾加注的操作空间，避免与周边其他管线、结构件产生干涉，保障后续维护操作的便利性。
