集成平销量规的工装撬块结构设计

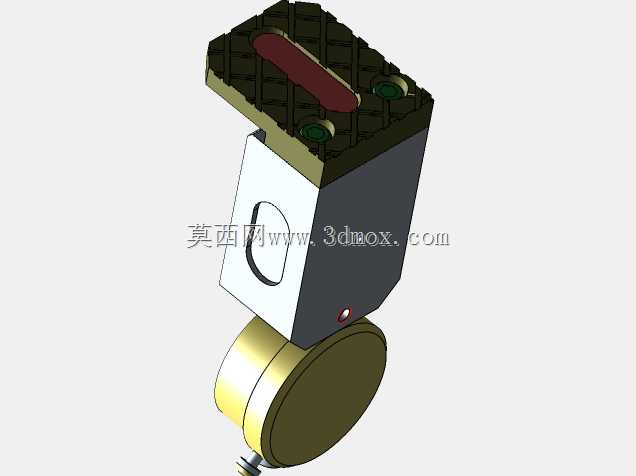

这款集成平销量规的撬块，主要应用于精密机械装配、工装夹具快换、工位间工件移位以及零部件形位公差快速检测场景，在中小批量精密零件加工生产线、模具装配调试工位、自动化设备模组换装环节中，能够同时实现工件撬动移位与销位尺寸快速核验的双重功能，替代传统作业中撬棍与单独量规分开操作的模式，减少工位工具切换的辅助时间，提升装配与检测的协同效率。从功能特性来看，该撬块上部设置带防滑纹理的握持承压面，长条形平销检测槽集成在撬块主体上端，可直接对装配位的平销槽宽、销位平行度进行快速通止核验，无需额外取用单独量规；下部配置的滚轮结构可在撬动移位时作为滚动支点，大幅降低撬动过程中的摩擦阻力，避免撬块与工件接触面出现硬摩擦划伤，侧面设置的腰型槽可配合锁紧件实现撬块的临时定位固定，适配不同作业角度的操作需求。在设计思路上，整体采用模块化分层结构，将握持受力区、量规检测区、撬动支点区做功能分区设计，上部防滑承压面采用网格纹理处理，增大手部或施压工具接触时的摩擦力，避免施压过程中出现打滑偏移；平销量规检测槽的形位公差严格按照平销配合的公差等级设计，检测面做淬火硬化处理，保证长期使用的检测精度不发生偏移；主体结构采用高刚性钢材作为基体，兼顾撬动受力时的结构强度与量规部分的尺寸稳定性，下部滚轮采用黄铜与钢复合结构，黄铜接触层避免划伤工件基准面，钢质内芯保证滚轮的承重能力与转动顺滑度。从安装与使用边界来看，该撬块整体为手持便携结构，无需额外固定安装即可直接使用，撬动作业时可依托下部滚轮作为支点，通过上部施压实现小行程的工件位置微调，平销量规部分可直接插入对应销槽完成快速检测，整体结构紧凑，可适配狭窄装配空间内的作业需求，撬动受力方向沿主体轴向设计，避免偏载受力造成结构变形，量规检测端的边缘做倒角导向处理，插入检测槽时可自动导正，不会刮伤工件的销槽内壁，适用于模具装配、精密夹具调整、自动化线模组换装等需要频繁微调工件位置并核验销位尺寸的作业场景，能够有效减少作业人员的工具携带数量，提升工位作业的连贯性。
