可调式杆装压紧带夹结构设计

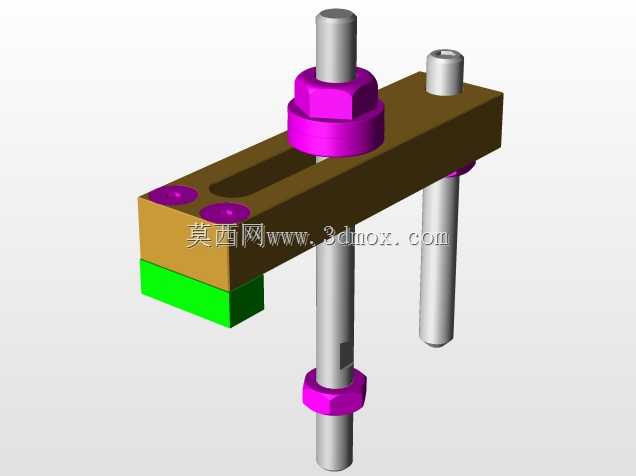

这款带夹主要应用于工业生产装配、工装治具搭建、自动化生产线工位固定等场景，是杆类构件上实现工件快速压紧、位置锁定的常用机械构件，在电子零部件装配、小型五金件加工定位、轻工生产流水线的工件夹持环节中都能发挥稳定作用，可适配不同厚度的待压工件，满足多批次小批量生产的快速换型夹持需求。从实际用途来看，该带夹无需额外在安装杆上加工定位孔，依靠自身的锁紧螺母结构即可在光杆上任意位置固定，既可以对下方的块状工件施加垂直方向的压紧力，避免工件在加工、装配过程中出现移位、窜动问题，也可作为行程限位块使用，限制杆类构件的上下移动行程，适配不同工位的位置限定需求。在功能特性上，这款带夹采用分体式夹座设计，夹座本体开设长条形调节槽，可根据待固定工件的宽度、安装杆的实际间距调整横向安装位置，适配不同的安装间距需求；上下配套的锁紧螺母采用大接触面积的法兰式结构，锁紧时受力均匀，不会对安装杆表面造成压痕损伤，同时防松性能优异，在设备持续运行产生振动的工况下也不会出现松脱移位；夹座下端设置有可拆卸的压紧垫块，垫块采用软质接触材质设计，压紧工件时不会刮伤工件表面，同时可根据待压工件的外形更换不同形状的垫块，适配平面、弧面等不同接触面的工件压紧需求。设计思路上，这款带夹优先考虑安装便捷性与调节灵活性，整体采用模块化拆分结构，所有零件均可单独拆卸更换，后期维护成本极低；结构受力经过合理优化，压紧力通过夹座本体垂直传导至安装杆，无额外的偏载力矩，长期使用不会出现夹座变形、锁紧失效的问题；安装时无需复杂工具，仅用普通扳手即可完成位置调整与锁紧操作，一线操作人员可快速上手，无需额外的操作培训。从外形尺寸与安装边界来看，夹座主体采用矩形截面结构，横向长度适配双杆安装间距，安装杆直径适配常规的圆型光杆规格，夹座上方的锁紧螺母外径控制在合理范围，不会与周边的其他工装构件产生运动干涉；下方压紧垫块的突出尺寸经过精准核算，压紧时不会超出工件边缘，可适配小尺寸工件的压紧需求；整体安装后占用的垂直空间紧凑，可在空间受限的工装内部安装使用，不会额外占用过多的设备安装空间，适配各类紧凑型工装的搭建需求。
