冲压成型金属连接固定支架结构

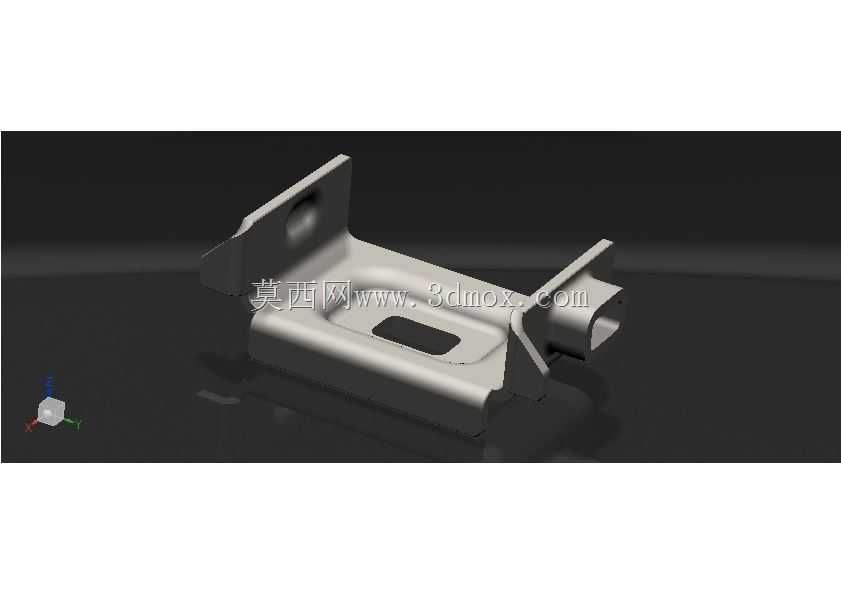

这款金属冲压成型构件属于工业装配场景中常用的连接固定类五金配件，主要应用在机电设备内部组件定位、轻型机械结构拼接、钣金机柜内部元器件承托、汽车内饰非承重部件固定等场景中，承担相邻部件之间的连接过渡、载荷分散、位置限定的核心作用，能够在有限的安装空间内完成两个异向排布部件的刚性连接，避免部件运行过程中出现移位、晃动、共振异响等问题。从功能特性来看，构件整体采用一体化冲压弯折工艺成型，无需额外焊接拼接工序，主体基底为平整的承托平面，平面中部开设的长圆形避让孔既可以减轻构件自身重量，也能够为装配时的位置微调留出调整余量，适配安装孔位存在小幅公差的装配场景；两侧向上弯折的立边带有外翻的定位翻边，翻边上预制的沉头安装孔可以让紧固件安装后端面与构件表面齐平，不会突出构件表面干涉相邻部件的排布；构件一端延伸出的筒状衔接结构，能够与对应规格的杆状、轴类部件形成套接配合，拓展了构件的连接适配范围，既可以完成平面部件的固定，也能够实现与轴向部件的衔接。从设计思路来看，这款构件充分结合了钣金冲压工艺的成型特点，所有弯折处都预留了合理的折弯圆角，避免弯折处出现应力集中导致的开裂问题，立边与主体平面的弯折角度经过精准计算，能够保证安装后两个连接面的垂直精度，满足装配后的形位公差要求；构件整体的壁厚均匀，所有边缘都做了去毛刺处理，不会在装配过程中划伤操作人员或是损坏相邻部件的线缆、表层防护涂层。从安装边界来看，构件整体轮廓紧凑，主体承托面的宽度适配常规M4-M6规格紧固件的安装间距，两侧立边的高度控制在较低范围内，不会占用过多的垂直安装空间，端部的筒状衔接结构内径与常用的轻型设备导向杆直径匹配，安装时既可以通过两侧立边的孔位完成与基体结构的锁固，也可以通过中部的长圆孔调整安装位置，适配不同排布间距的装配需求，在狭小的设备内部空间中也能够顺利完成安装操作，不需要额外预留过大的操作空间。构件的结构强度经过合理校核，在承担常规轻型部件的静态载荷时不会出现形变，表面经过钝化防锈处理，能够适应普通工业环境下的使用需求，不易出现锈蚀失效的问题。
