汽车制动系统BOSCH1905主缸总成结构

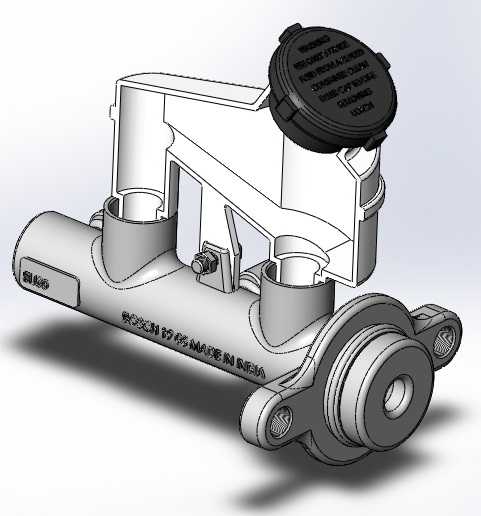

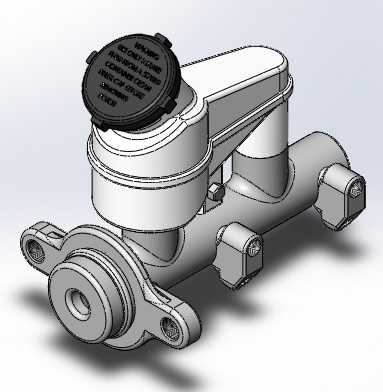

　　这套制动主缸总成在整车液压制动回路里承担压力源转换的核心角色，布置位置通常紧贴驾驶舱前围板，上方通过带密封盖的储液罐与制动液补液系统连通，缸体本体横向延伸的两个出油接口分别对接前后制动回路，属于典型的双回路串联式主缸结构。从实际装车边界来看，主缸底部的法兰安装耳带有两个同轴定位孔，用于穿过螺栓将整个总成固定在真空助力器的输出端面上，安装面与助力器推杆保持严格同轴，推杆伸入缸体内部推动第一级活塞，再通过中间弹簧传递作用力驱动第二级活塞，两套活塞组件各自独立密封一条制动回路，即便其中一条管路出现泄漏失效，另一条回路仍能保留基础制动能力，这也是双回路设计在乘用车安全规范里的硬性要求。

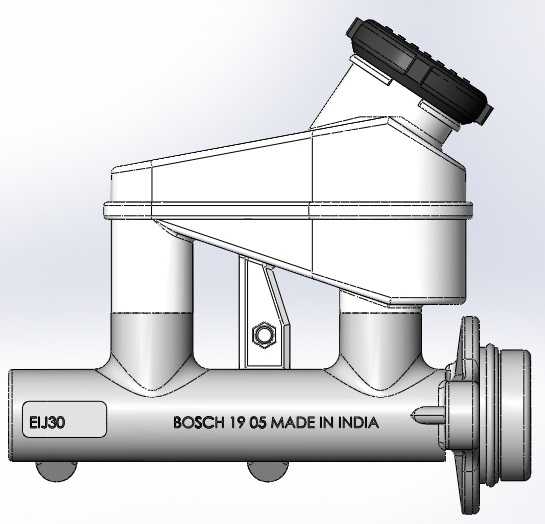

　　缸体上方集成的储液罐采用半透明工程塑料材质，罐口旋盖顶面模压有制动液规格标识与液位警示纹路，旋盖内部嵌入密封胶垫，避免车辆颠簸工况下制动液溢出，同时阻挡外界粉尘与水汽进入补液腔。储液罐下部通过两个补油孔与缸体内部的活塞腔连通，当制动片磨损导致管路液量下降时，储液罐内的制动液可自动补偿进入工作腔，罐身侧面预留的液位传感器安装位能够在液量低于安全阈值时触发仪表盘报警。缸体侧面铸造成型的两个块状接口带有内螺纹与定位台阶，分别连接通往前后轴制动分泵的金属硬管，接口端面的密封锥面需要在装配时保证无划痕、无杂质，才能在高压制动液反复冲击下维持零泄漏。

　　从结构设计思路上看，主缸缸体采用铝合金压铸成型，外壁在活塞工作段做了局部加厚处理，既能够承受制动瞬间十余兆帕的液压力，又通过非承压区域的薄壁挖槽控制整体重量。缸体内孔经过精密珩磨，表面粗糙度控制在极低区间，保证活塞上的橡胶皮碗在往复运动中既能密封高压油液，又不会因摩擦过大出现过早磨损。活塞组件内部的回位弹簧经过刚度匹配，松开制动踏板时能够快速推动活塞回位，同时让制动分泵侧的密封圈完成回位动作，避免刹车片持续拖磨制动盘。储液罐与缸体的连接部位采用卡扣加密封圈的组合形式，维修时可以单独拆卸罐体清理内部沉积，而不必整体更换主缸。

　　外形尺寸方面，整套总成沿缸体轴向的长度覆盖助力器安装面到远端出油口的全部跨度，储液罐向上凸起的高度需要在整车布置时避让引擎盖内板与空调管路，底部法兰的两个安装孔孔距遵循主流乘用车助力器的通用安装规格，侧向出油口的朝向根据车型左右舵差异可以在建模阶段调整角度，避免硬管走向出现过小弯折。建模过程中需要重点还原缸体内腔的阶梯孔特征、活塞皮碗的环形槽结构、储液罐旋盖的防滑纹路以及安装耳的加强筋过渡，这些细节直接决定后续工程出图时公差标注与装配干涉检查的准确性。在制动系统台架测试中，这类主缸需要反复完成数万次踏板施压循环，验证密封件耐久、缸体变形量以及压力建立的线性度，三维结构阶段把各腔室的容积变化、弹簧行程预留、安装面平面度这些要素还原到位，才能为后续的制动踏板感匹配、ABS模块选型匹配提供可靠的数模基础。
