1250kva变压器配套隔声外罩结构设计

　　在城市配电站、工业厂区配电房、居民区周边变电设施的建设与改造项目中，变压器运行时产生的低频结构噪声与空气传声，一直是影响周边声环境质量、需要重点管控的指标，这款1250kva容量规格的声外壳结构，正是针对这类场景开发的配套隔声防护构件，核心作用是在不影响变压器正常通风散热、运维操作的前提下，通过结构阻隔与声学阻尼设计，将设备运行时向外辐射的噪声值控制在环评要求的限值范围内。

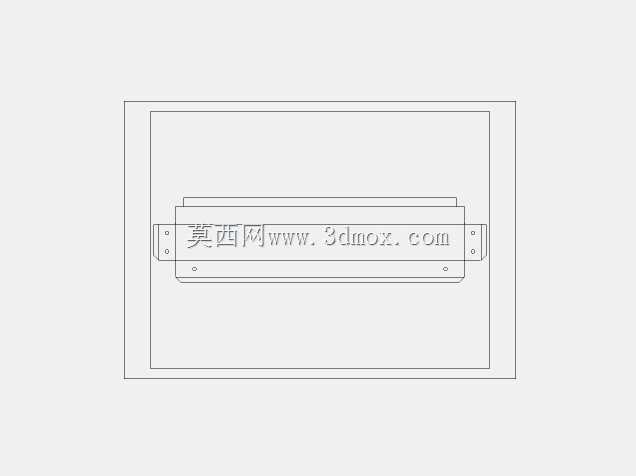

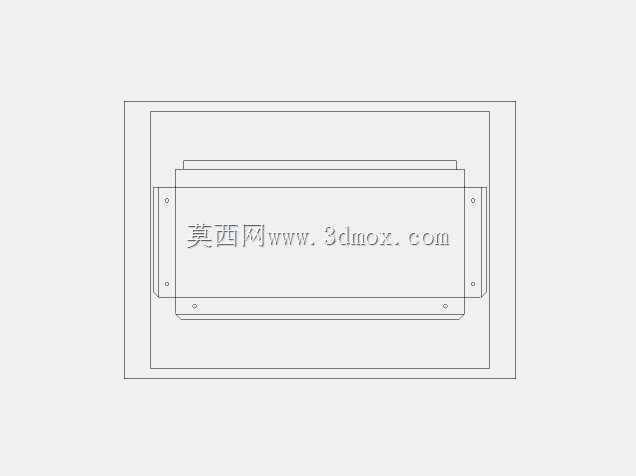

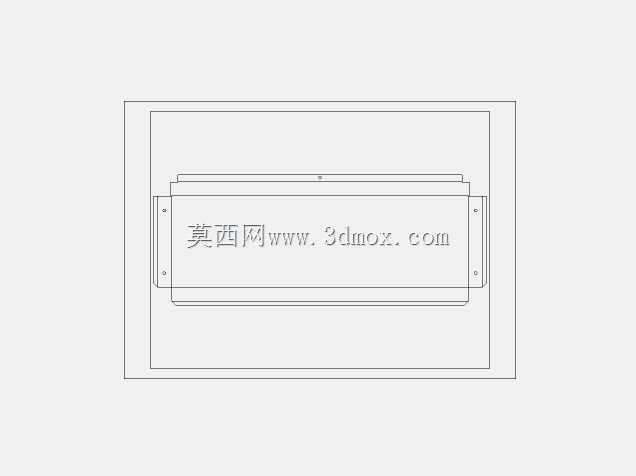

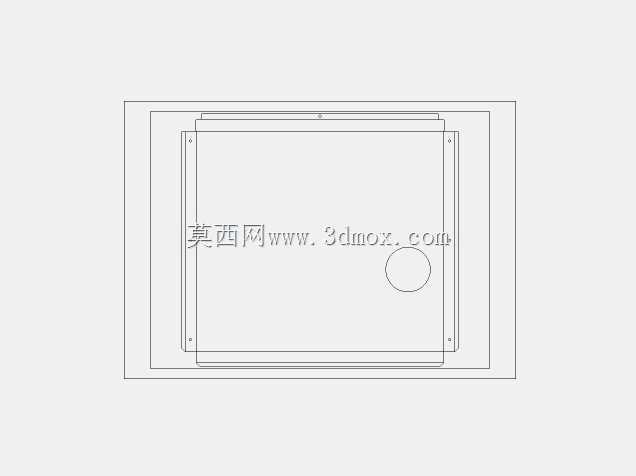

　　从实际工程落地的角度看，这类隔声外罩的设计不能只追求隔声量的纸面参数，首先要匹配对应容量变压器的安装边界，这款外罩的整体外形尺寸为长4200mm、宽1630mm、高2350mm，设计阶段就预留了足够的内部净空，既可以完整罩住1250kva油浸式或干式变压器本体，也给高压侧、低压侧的接线端子排、母排连接位置预留了安全操作距离，避免罩体安装后与带电部件的安全净距不足，引发绝缘隐患。罩体上预留的打孔位置，是经过多轮现场安装校核确定的，分别对应进出风消声通道的安装位、设备吊装吊点的避让位、运维检修门的铰链安装位、接地端子的引出位，不需要现场施工时二次切割开孔，既能减少现场安装的工作量，也能避免随意开孔破坏罩体整体的隔声密闭性。

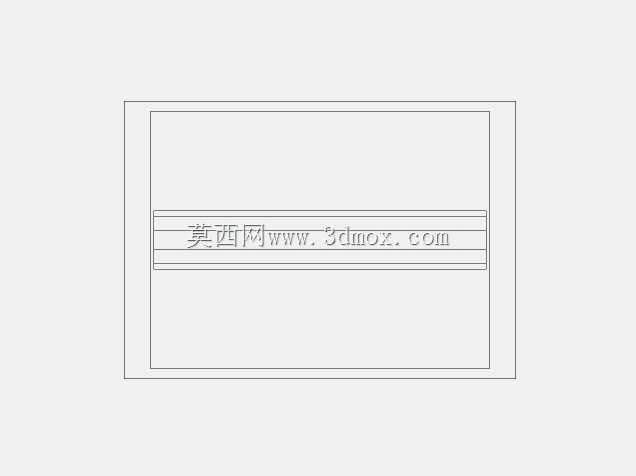

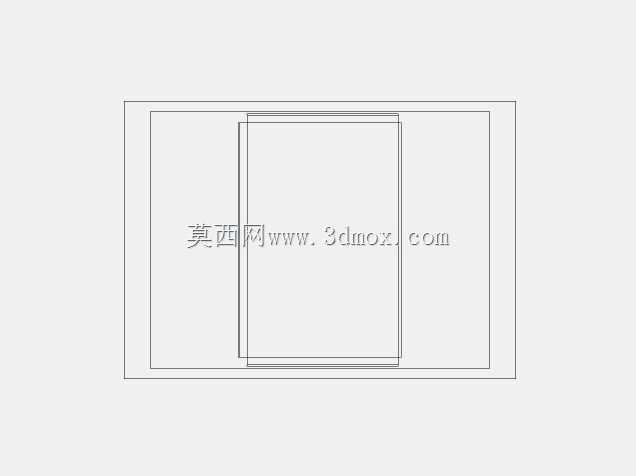

　　结构设计上，这款外罩采用模块化钣金拼接思路，所有板块的折弯边都做了双层止口结构，板块拼接位置嵌入阻尼密封胶条，组装完成后可以消除板块之间的刚性传声桥，避免噪声通过拼接缝隙向外泄漏。罩体的板材采用分层复合结构，外层为承重冷轧钢板，中间填充高密度吸声棉并覆盖防火护面布，内层为穿孔护面板，这种结构既可以通过外层钢板阻隔空气传声，也能通过内层吸声材料消耗罩内的混响声能，避免噪声在罩体内部反复反射形成声聚焦，整体隔声量可以满足常规户外配电设施的降噪要求。罩体侧面预留的弯曲图对应结构加强筋的折弯成型参数，加强筋采用一体化冲压折弯工艺，不需要额外焊接加强型材，既可以提升大尺寸钣金板块的结构刚度，避免罩体在户外大风载荷、设备长期振动影响下出现板面共振，也能减少焊接工序带来的板材变形，提升板块之间的装配精度。

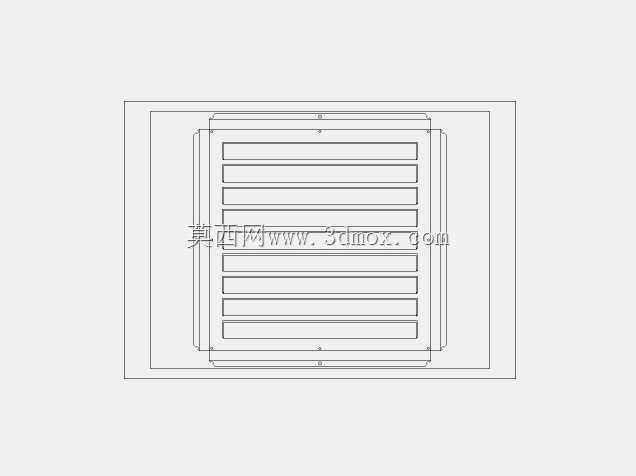

　　在实际应用场景中，这类隔声罩的安装不需要改动变压器原有基础，只需要按照定位标记将各板块在变压器周边拼接固定即可，罩体下部预留了电缆进出的密封穿线孔，顶部预留了散热风机的安装位，可以匹配自然通风或强制通风两种散热模式，不会因为加装外罩导致变压器运行温度升高。针对日常运维需求，罩体对应变压器油位计、测温装置、分接开关操作位置都预留了观察窗与小型检修门，日常巡检不需要拆卸整面罩板，就能完成常规参数查看与简单操作；大型检修作业时，只需要拆除对应侧的连接螺栓，就能将单块板块拆下，留出足够的设备吊装与检修操作空间，不会给后期运维带来额外阻碍。

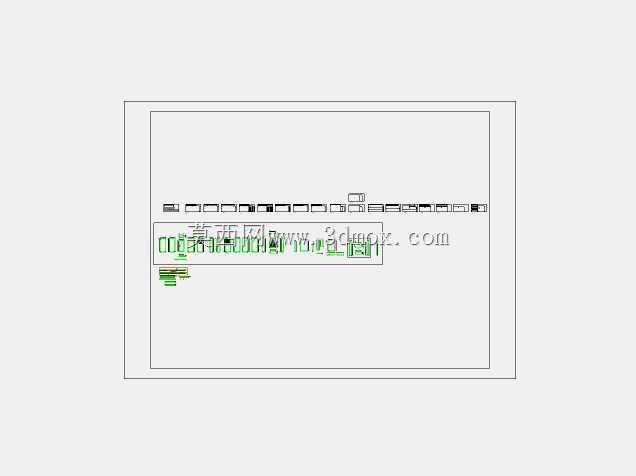

　　从建模逻辑上看，这款模型完整还原了罩体的所有结构细节，包括每一处打孔的位置与孔径、折弯边的折弯半径、加强筋的排布位置、拼接止口的配合尺寸，结构设计人员可以直接基于这个模型调整尺寸参数，适配不同容量、不同安装场景的变压器隔声需求，也可以直接提取板材展开图用于生产下料，减少重复建模的工作量。对于配电项目的设计人员来说，这个模型可以直接导入厂区或站区的总装布局模型中，校验罩体与周边配电设施、消防通道、建构筑物的安全距离，提前排查安装干涉问题，避免现场施工时出现尺寸冲突。
