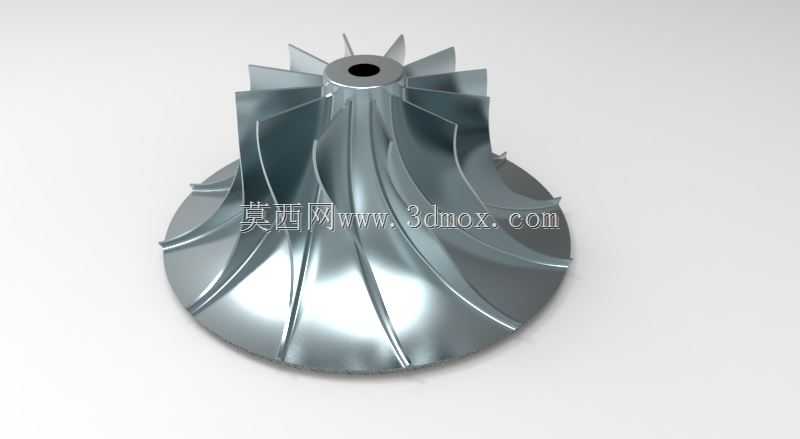

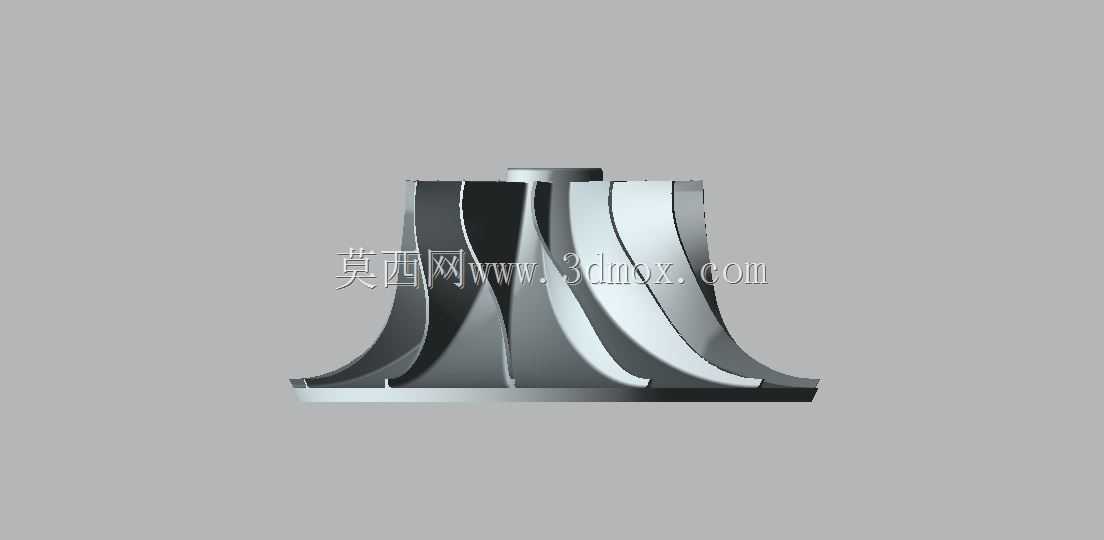

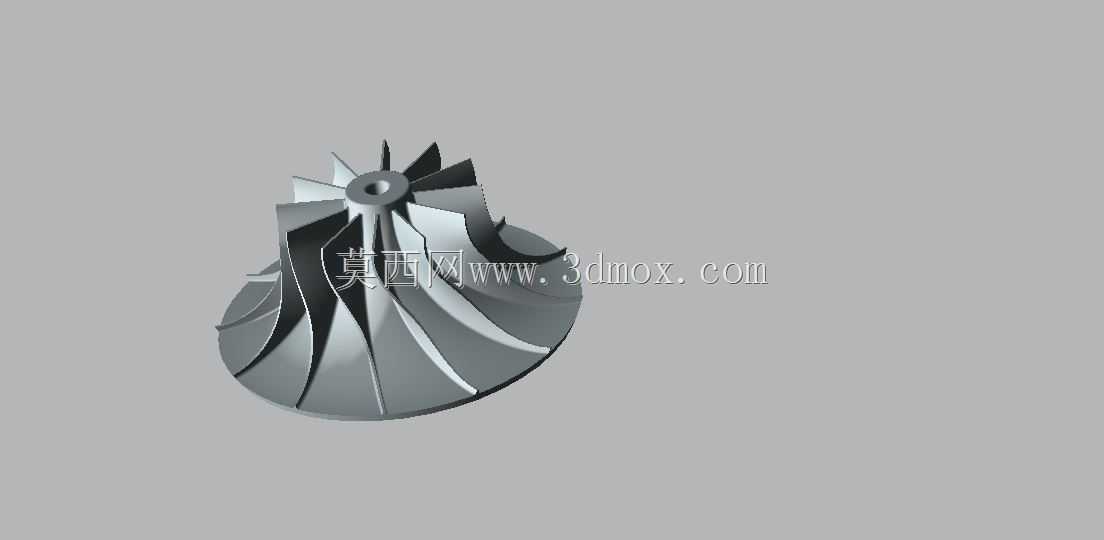

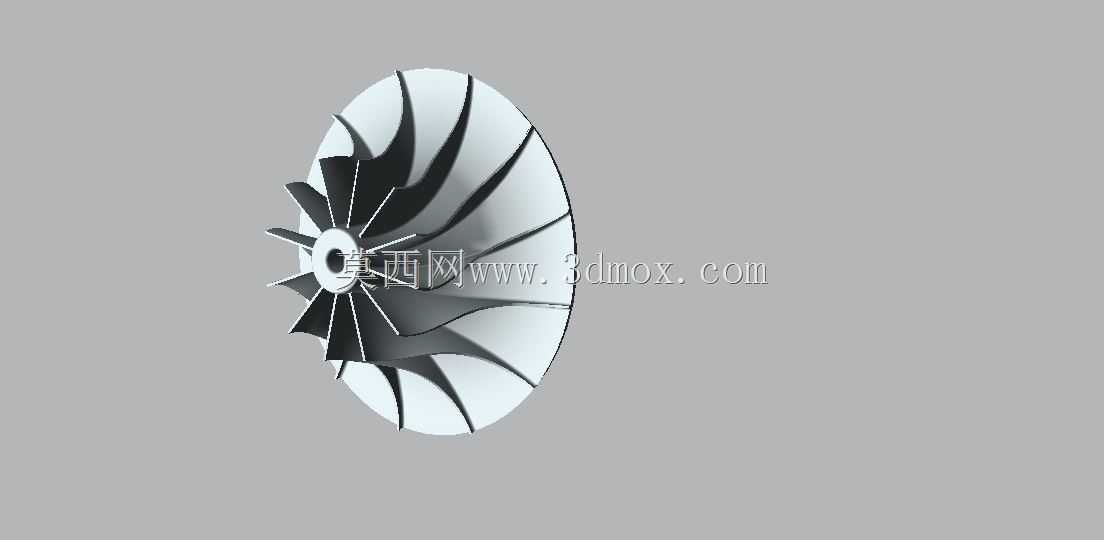

离心式流体机械叶轮转子结构设计

该转子是离心式流体动力设备的核心做功部件，广泛应用在涡轮增压器、离心压缩机、小型航空发动机辅机、工业通风设备等场景中，承担着将输入的旋转机械能转化为流体压力能与动能的核心作用，是决定整套流体设备工作效率、运行稳定性与输出性能的关键部件。从实际设备运行逻辑来看，这类转子在工作状态下会随主轴做高速旋转，叶片会持续对流经叶轮流道的介质施加作用力，通过叶片型面的导流作用改变介质的流动方向与速度，在叶轮外缘处实现介质能量的提升，最终满足设备对介质输送、压力提升或者动力输出的实际需求。在产品设计思路上，该转子采用了长短叶片交错的布置结构，长叶片从轮毂中心位置一直延伸到叶轮外缘，短叶片布置在相邻长叶片的流道中段位置，这种设计能够有效避免高速旋转时流道内产生的气流分离、涡流紊流问题，大幅降低介质流动过程中的能量损失，同时可以有效提升叶轮整体的做功效率，减少运行过程中的气动噪声与振动。叶片型面采用了三维扭曲曲面设计，能够精准匹配介质从轴向进入、径向流出的流动轨迹，让介质在流道内的速度变化更加平缓，避免局部流速突变带来的冲击损失。轮毂部分采用了中心通孔的安装结构，能够与设备主轴实现精准的同轴配合，安装时通过端面定位与键连接传递扭矩，安装边界需要保证叶轮端面与主轴轴线的垂直度误差控制在极小范围内，避免高速旋转时产生不平衡量引发的整机振动。叶轮整体的径向尺寸与轴向厚度经过匹配设计，既能够保证足够的流道过流面积满足介质流量需求，又能够控制整体重量降低主轴的负载，叶片与轮毂的连接位置采用了大圆角过渡结构，能够有效分散高速旋转时产生的离心应力，避免应力集中导致的部件疲劳损坏，提升转子在长期高速运行工况下的结构强度与使用寿命。在实际装配场景中，该转子需要配合对应的密封件、轴承组件与蜗壳结构共同使用，安装时需要完成严格的动平衡校准，确保在额定工作转速下运行平稳，不会出现异常振动影响整套设备的运行可靠性。
