带轮式加农炮结构三维设计作品

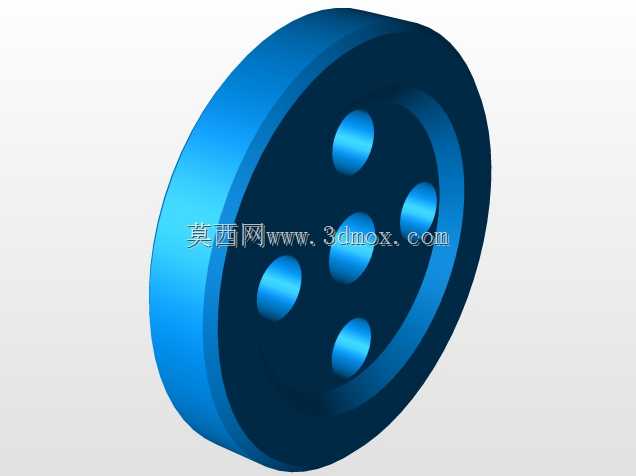

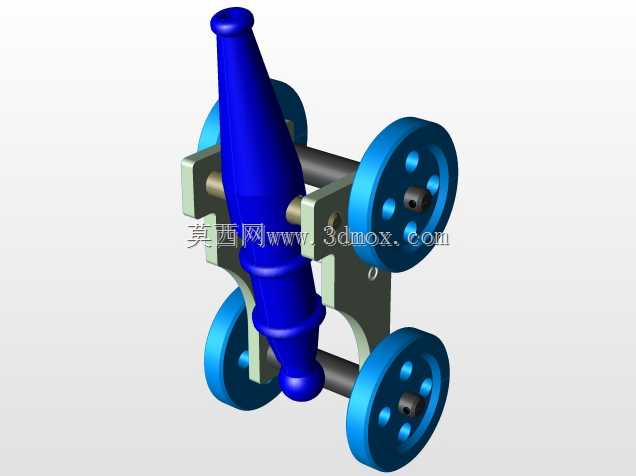

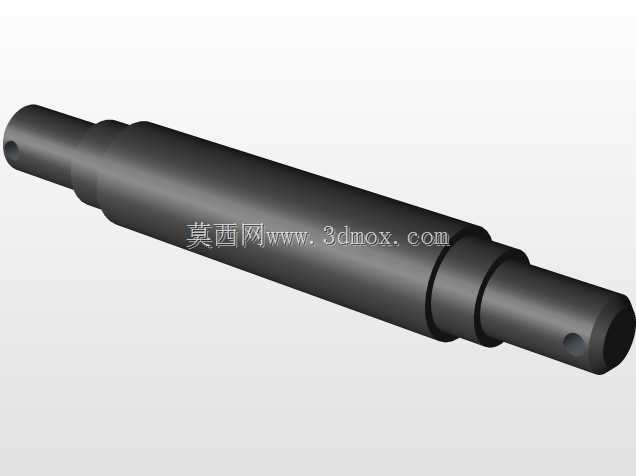

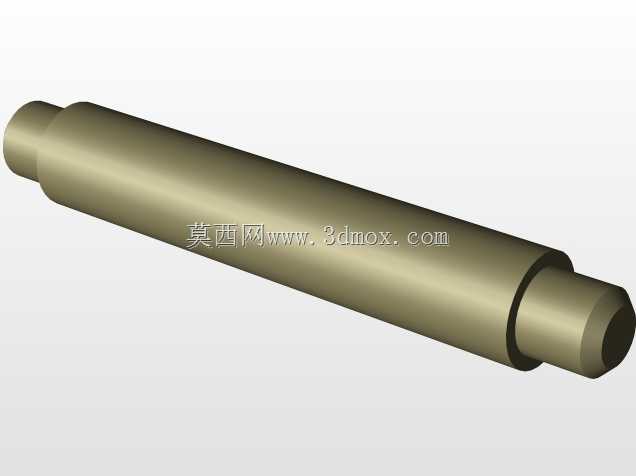

该模型还原的轮式加农炮结构，主要应用于国防教育教具展示、军工科普场景搭建、影视道具前期设计参考以及青少年科创机械结构教学领域，可直观展现早期野战火炮的机械运作逻辑与装配关系，帮助学习者快速理解身管类武器的支撑、移动与炮身固定的核心结构原理。从实际用途来看，该结构复刻的是适用于短距离阵地转移的轻型野战火炮构型，轮式架体无需额外牵引辅助即可完成小范围人力推移，炮身通过架体上的枢轴结构可实现一定角度的俯仰调整，配合架体尾部的支撑结构可在发射时抵消后坐力带来的架体位移，保证射击状态的结构稳定性。在功能特性层面，该结构将炮身、轮组、架体、轴系四个核心模块做了清晰的装配区分：炮身采用流线型变径设计，从尾部药室到炮口逐步收窄，符合内弹道设计的结构逻辑；四个行走轮采用对称双轴布局，轮体上预留的装配孔可用于模拟轮体与轴的固定连接，轮缘做了加厚处理以模拟真实火炮轮组的承重结构；架体采用框式承力结构，上下两根横向轴分别连接前后轮组，中部的夹持结构直接固定炮身，既保证了推移过程中炮身的稳固，也预留了炮身俯仰调整的转动间隙。从设计思路来看，该模型优先还原结构的装配合理性而非外观细节，所有部件的连接关系都符合机械装配的公差逻辑：轮组与轴之间采用间隙配合模拟真实轮组的转动特性，炮身与架体夹持部位采用小间隙配合模拟俯仰转动的活动空间，架体的承力部位做了加厚处理以匹配火炮发射时的受力传递路径，避免结构出现受力薄弱点。在外形尺寸与安装边界层面，该结构整体采用紧凑布局，炮身长度与架体宽度的比例约为3:1，轮组的外沿宽度略大于架体宽度，保证推移过程中的侧翻稳定性；架体底部距离支撑面预留了足够的间隙，可适配模拟不平整阵地的摆放场景，炮身处于水平状态时炮口高度与轮组顶部高度基本齐平，俯仰调整时炮尾的活动范围不会与后轮组、架体尾部产生干涉，整体结构的活动边界都做了合理的避让设计，可完整模拟火炮从行军状态到射击状态的姿态转换过程，无需额外调整部件位置即可完成全姿态展示。
