多片式摩擦离合器传动结构三维设计

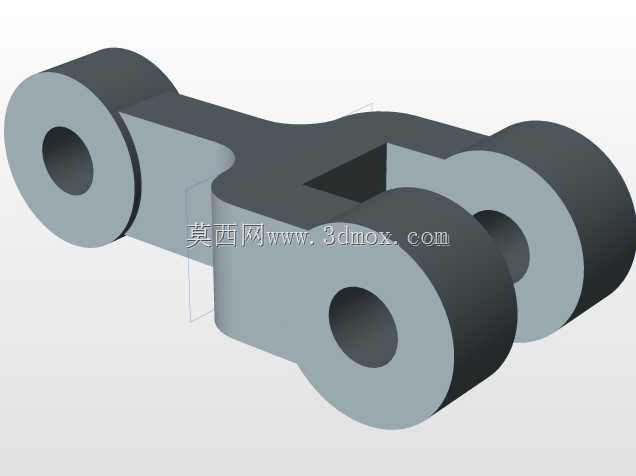

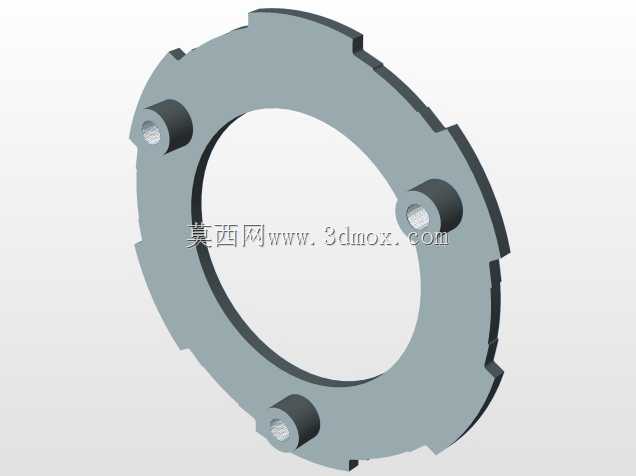

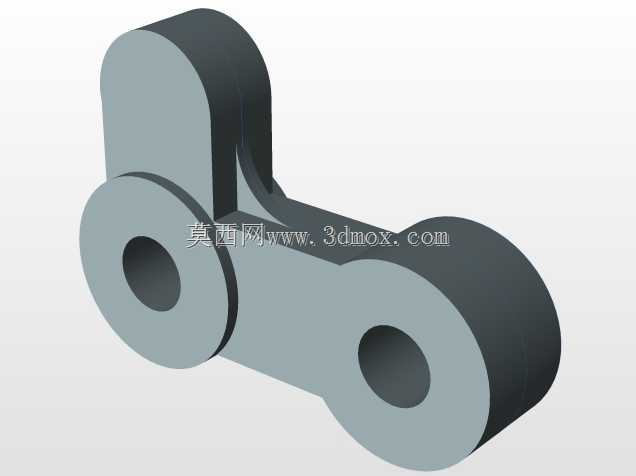

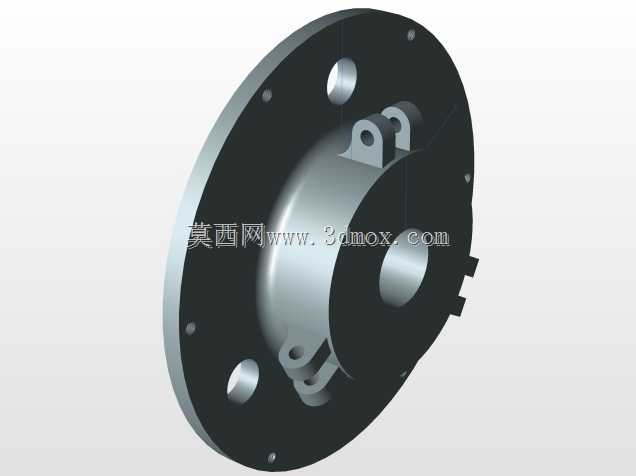

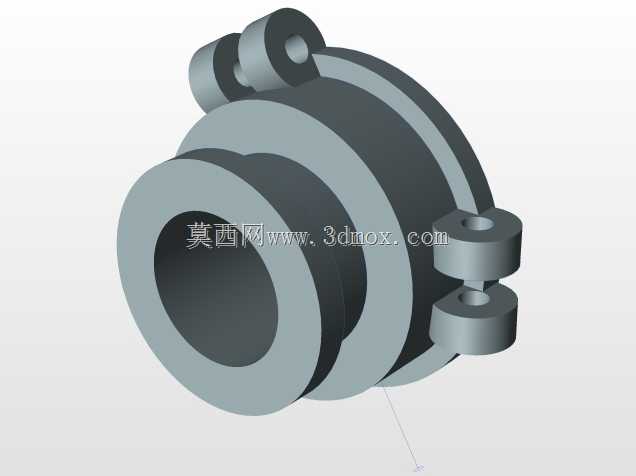

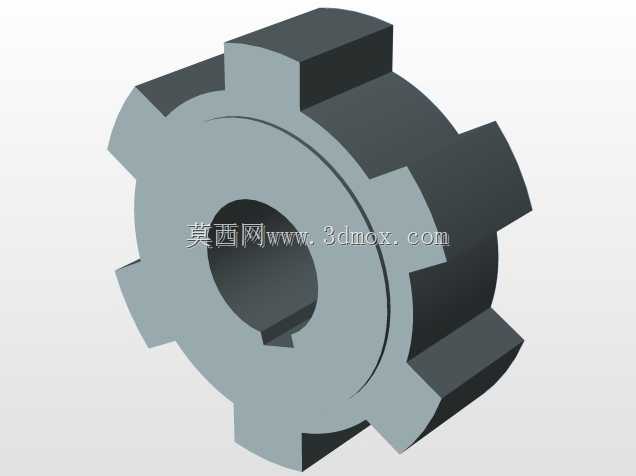

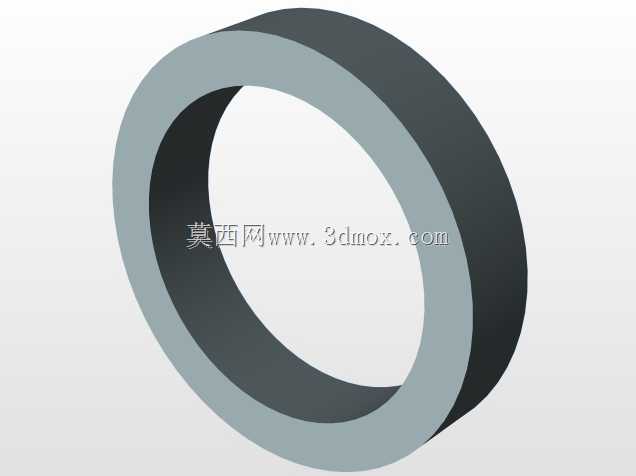

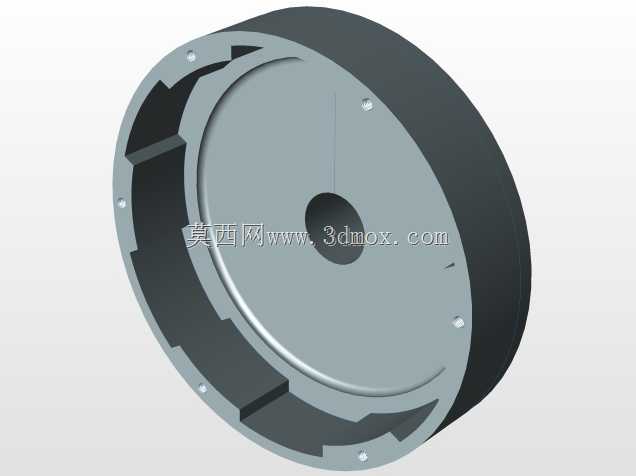

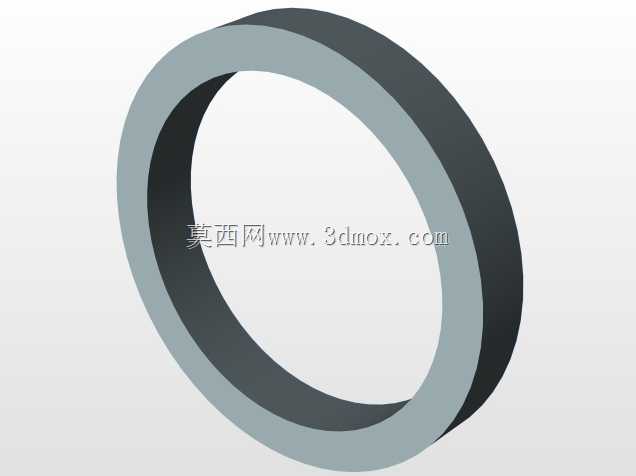

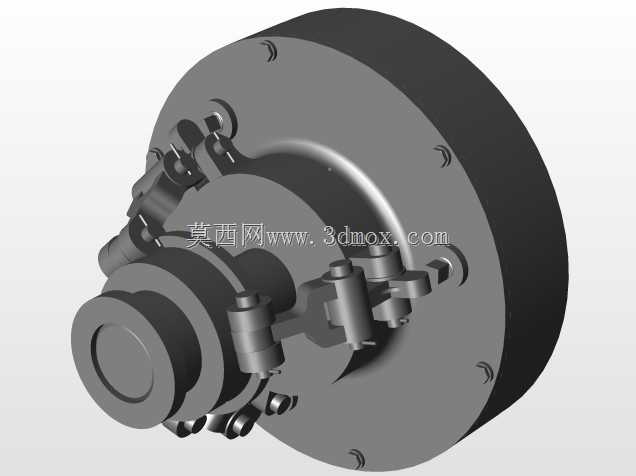

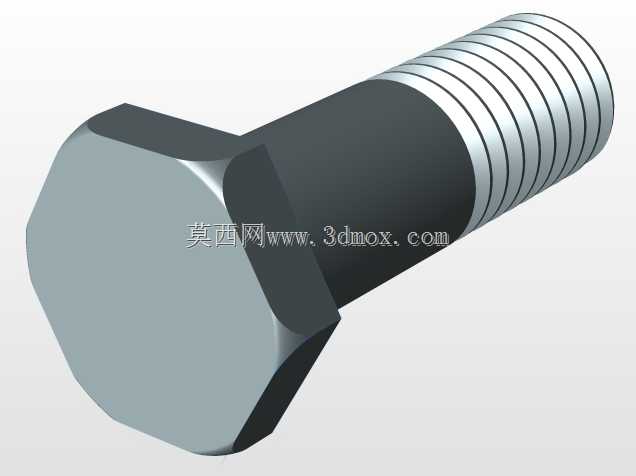

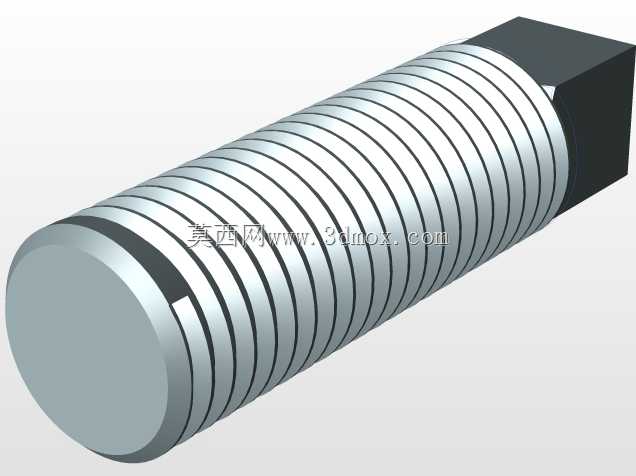

多片式离合器是机械传动系统中承担动力接合与切断功能的核心部件，广泛应用于机床主轴传动、工程机械变速系统、船舶传动装置、重载工业设备的动力切换场景中，能够在主轴不停止运转的状态下，平稳完成从动端的动力接入与脱开，适配需要频繁启停、变速切换的工况，相比单片式离合器具备更大的转矩传递容量，在同等径向尺寸下可通过增减摩擦片数量灵活调整额定传递转矩，适配不同功率等级的传动需求。该结构设计采用轴向叠片布置形式，将多组内摩擦片与外摩擦片交替排布，内摩擦片通过花键结构与输入轴连接，外摩擦片通过卡槽结构与从动壳体连接，当压紧机构施加轴向压力时，各组摩擦片之间产生足够的摩擦力矩，将输入轴的动力平稳传递至从动端；当轴向压力解除时，摩擦片之间快速分离，切断动力传递路径，避免从动端随主动端持续运转。设计过程中重点考量了摩擦片的受力均匀性，将压紧力的作用点布置在摩擦片受力的中心环带位置，避免偏载导致局部摩擦片过度磨损，同时在结构中预留了摩擦片磨损后的补偿间隙，确保长期使用后离合动作的可靠性。外形结构采用圆盘式同轴布置，主体为圆柱状回转结构，输入端设置标准轴伸连接位，可通过平键或花键与动力输出端对接，从动端设置法兰连接端面，可直接与后续传动的齿轮、带轮或传动轴连接，整体径向尺寸紧凑，轴向安装长度适配常规传动箱的预留安装空间，安装边界充分考虑了现有传动系统的改造适配需求，无需对原有安装基座进行大幅改动即可完成替换装配。结构上还设置了多组周向均匀分布的压紧调节组件，可根据实际传递转矩的需求调整压紧力大小，同时在摩擦片组外侧设置了散热间隙，能够在离合动作产生摩擦热时通过空气流通带走热量，避免长时间半联动状态下摩擦片过热失效，兼顾了重载工况下的耐用性与频繁动作下的响应灵敏度，能够满足不同工业场景下的动力离合控制需求。
