小型电子设备用方形铝合金外壳结构设计

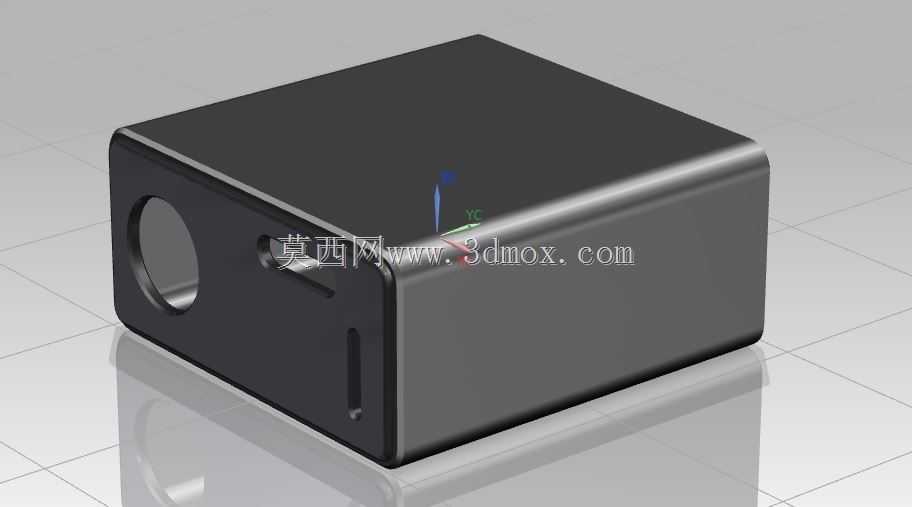

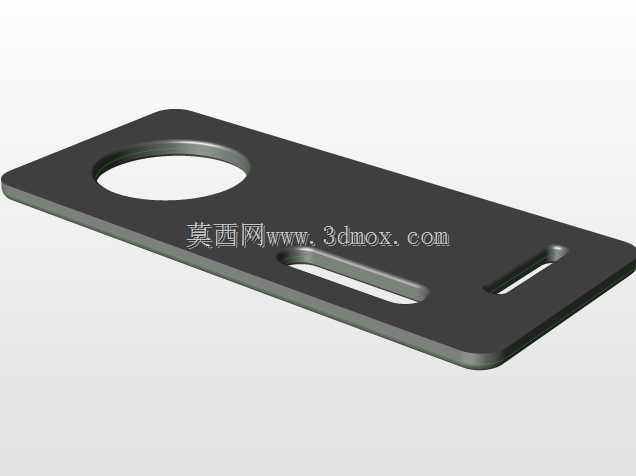

这款方形铝合金壳体，主要面向小型嵌入式电子模块、微型传感变送单元、便携数据采集终端这类对防护与散热有双重要求的应用场景，在工业现场信号采集、小型物联网终端、桌面式检测模组等场景中，这类壳体既可以为内部电路板、接插件提供可靠的物理防护，隔绝外界粉尘、轻微磕碰对内部精密元件的损伤，同时铝合金本身优异的导热性能，可以将内部功率元件工作产生的热量快速导出到壳体表面，避免局部积热导致元件工作稳定性下降。从功能特性来看，壳体采用一体化铣削成型的主体结构，整体为规整的长方体造型，侧面预留的圆形开孔是为外接线缆的航空插头或者电源接口预留的安装位，侧边的窄槽结构既可以作为内部电路板的卡装导轨，省去额外的固定螺丝，也可以作为壳体上下盖扣合的定位槽，保证装配后接缝均匀、整体结构紧凑。设计过程中优先考虑了装配的便捷性，内部腔体的尺寸边界按照常规小型PCB板的通用规格预留了安装余量，边角处做了小半径的圆角过渡，既避免锐边划伤操作人员，也能在批量阳极氧化处理时减少应力集中导致的外观缺陷。壳体的外部尺寸控制在紧凑型区间，既可以单独作为桌面式设备的外壳使用，也可以通过侧面的安装孔固定在DIN导轨或者设备安装面板上，适配不同的安装场景。壳体的壁厚经过合理核算，在保证整体结构强度、满足跌落防护要求的前提下尽可能做薄，既控制了整体重量，也进一步提升了导热效率，表面采用哑光氧化处理，既提升了外观质感，也增强了表面的抗腐蚀能力，适合在普通工业车间、室内办公等多种环境下长期使用。壳体的接口开孔位置经过布局优化，将电源接口、信号接口分布在不同侧面，避免线缆插接时互相干扰，同时预留的接地柱安装位可以方便内部电路做接地处理，提升设备的电磁兼容性能，减少外界电磁干扰对内部信号传输的影响。
