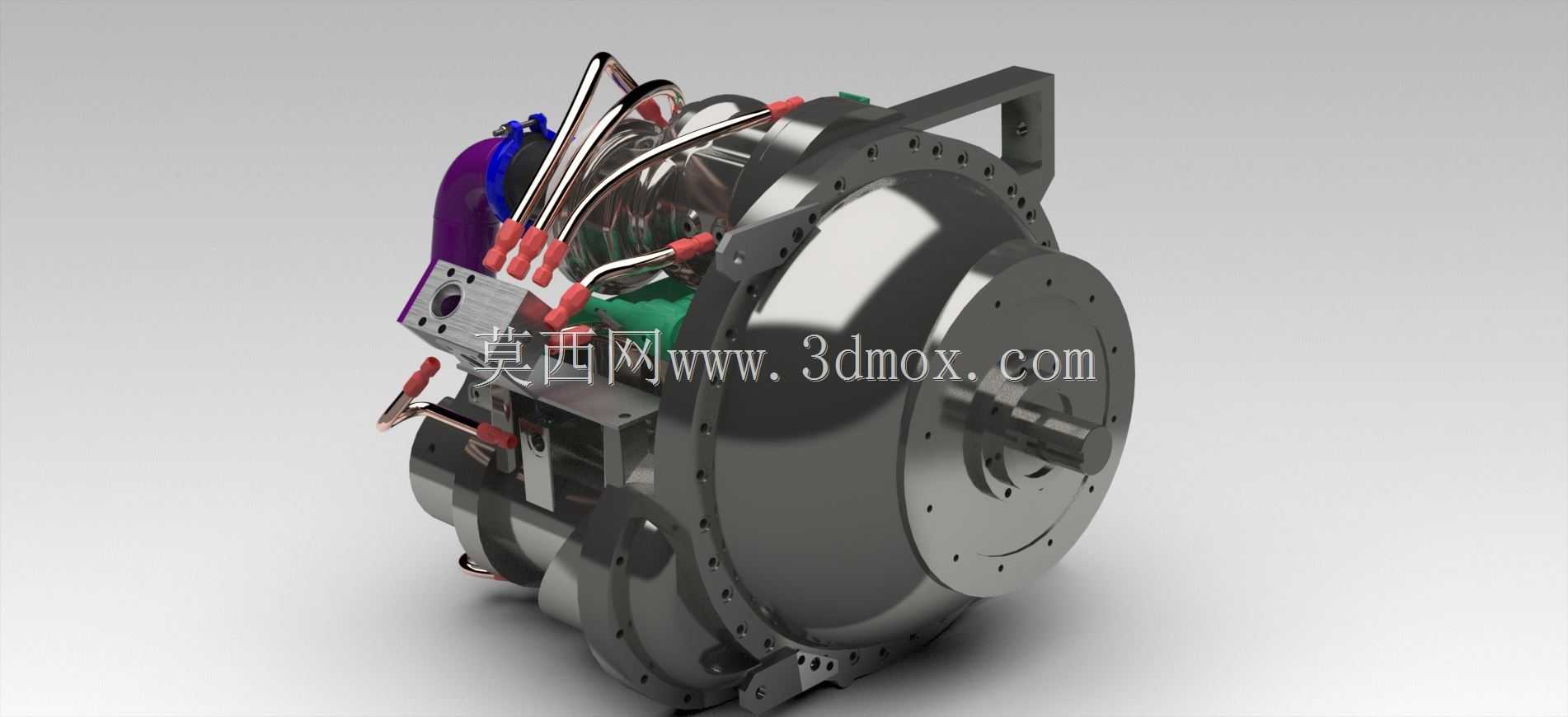

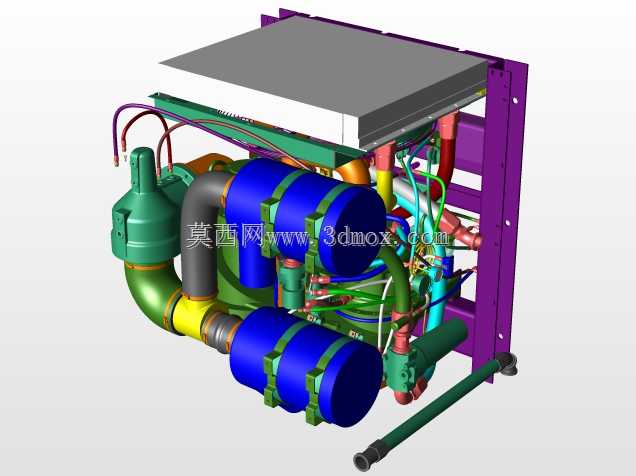

工业用压缩机组装结构三维设计

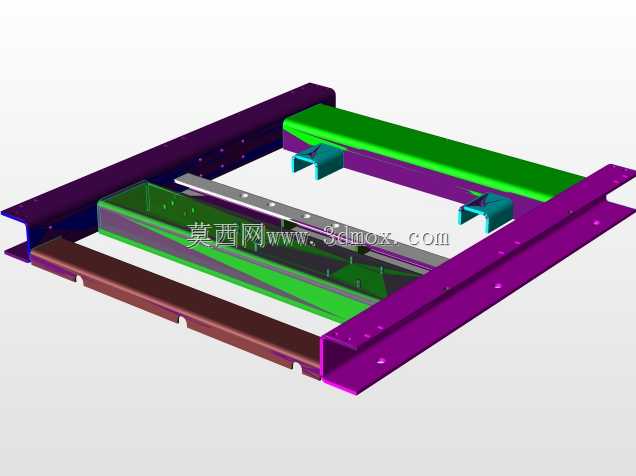

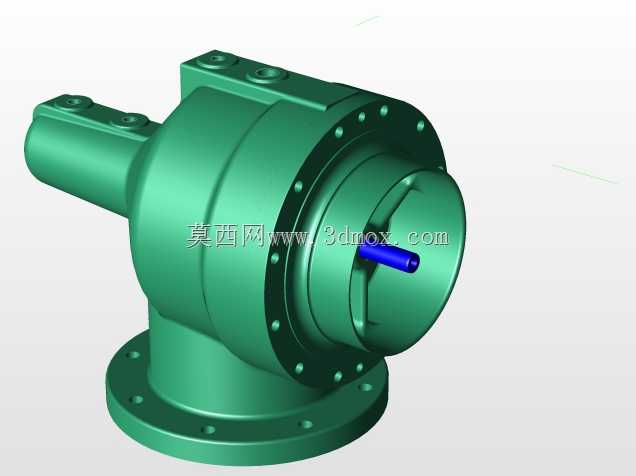

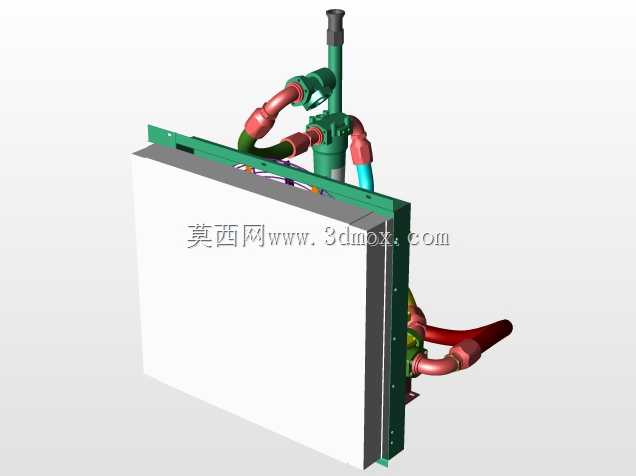

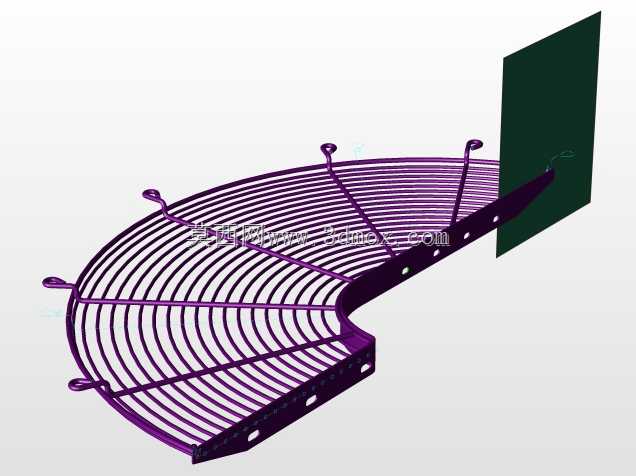

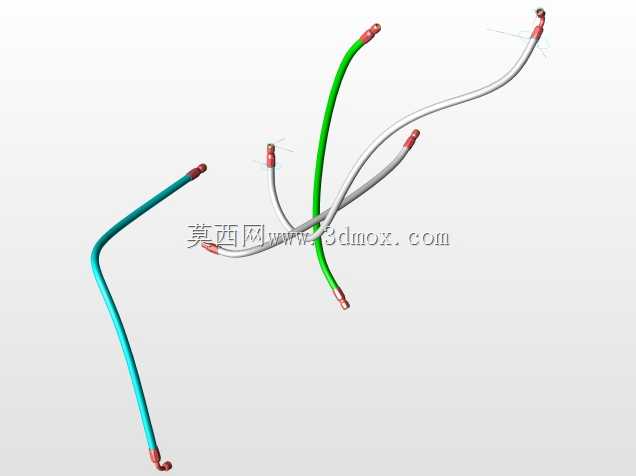

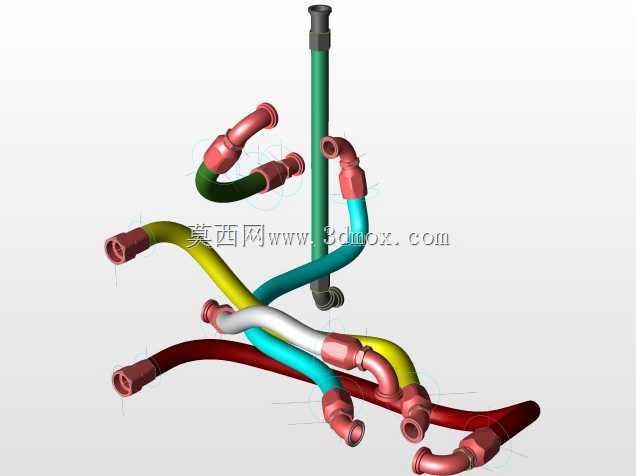

在工业生产的诸多场景中，压缩设备是保障气动系统稳定运行、工艺介质输送增压的核心动力单元，这款工业压缩机的三维设计，完全围绕实际生产场景的使用需求展开，覆盖从车间气动工具供能、化工工艺气体增压、制冷系统冷媒循环到气动控制系统动力供给等多类应用场景，能够适配不同工业场景下的连续作业需求。从设备实际用途来看，该压缩机可将常压状态下的空气或特定工艺气体压缩至设定压力区间，为下游用气设备提供稳定的压力气源，既可以作为独立气源站的核心主机使用，也可以集成到成套工业设备中作为配套动力模块，满足生产线气动元件、气动工装、工艺输送环节的压力需求。在产品功能特性的设计上，这款模型还原了工业压缩机的核心功能模块，包括动力输入单元、压缩腔做功单元、气路控制单元、冷却散热单元以及安装固定基座，各模块之间的装配关系完全参照实际设备的连接逻辑设计，可清晰展现气体从进气过滤、多级压缩、冷却降温到压力输出、稳压调控的完整流程，同时还原了设备的检修拆装结构，能够直观呈现易损部件的更换路径与装配间隙要求。从设计思路层面，整个模型遵循工业设备的实用性设计原则，优先保障核心做功结构的合理性，在压缩腔的布局上采用对称式结构设计，平衡设备运行过程中的往复惯性力，降低运行振动幅度；气路管线的排布避开高温散热区域，同时预留足够的检修操作空间，方便日常维护时的部件拆装；散热模块的布局贴合空气流通路径，能够在设备连续运行时有效带走压缩过程产生的热量，避免因温度过高导致的设备效率下降或部件损耗。在外型尺寸与安装边界的设计上，模型严格参照通用工业压缩机的实际尺寸比例搭建，整体基座的安装孔位布局符合行业通用安装规范，设备的外围尺寸预留了足够的操作维护空间，进气口、出气口的接口位置与尺寸匹配工业常用管路规格，外接管线时无需额外进行转接结构改造；设备的整体重心落在基座中心区域，安装时无需额外设计配重结构，能够直接固定在标准设备基础或钢制安装机架上，适配大多数工业厂房的安装空间要求，同时设备的吊装点位布局合理，方便厂区内的转运与就位安装。
