空气压缩机用带法兰波纹气缸结构

该气缸结构是容积式空气压缩机的核心做功部件，主要应用于中小型往复式空气压缩设备中，适配工业气源供给、车间气动工具动力输出、小型气动自动化生产线气源站等场景，承担着压缩空气形成压力势能的核心功能，是决定压缩机排气压力、容积效率与运行稳定性的关键构件。

从实际用途来看，该部件作为活塞往复运动的腔室载体，配合内部活塞组件、密封环与进排气阀组，能够将进入缸内的常压空气通过活塞的往复推挤完成体积压缩，最终输出符合压力要求的压缩空气，为下游气动设备提供稳定的动力气源。其结构设计直接影响压缩机的漏气率、散热效率与运行寿命，是压缩机整机研发过程中需要重点校核的核心部件。

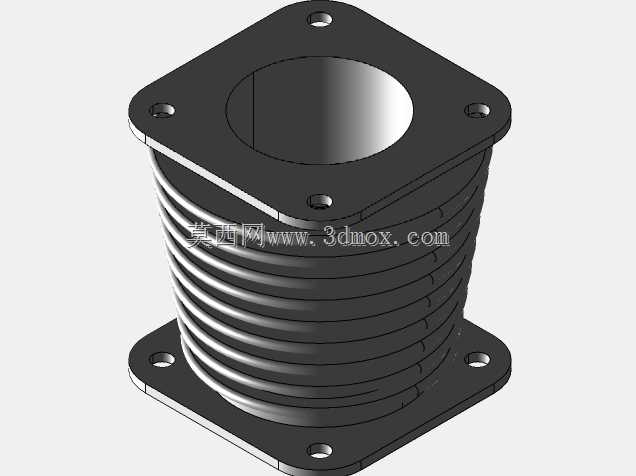

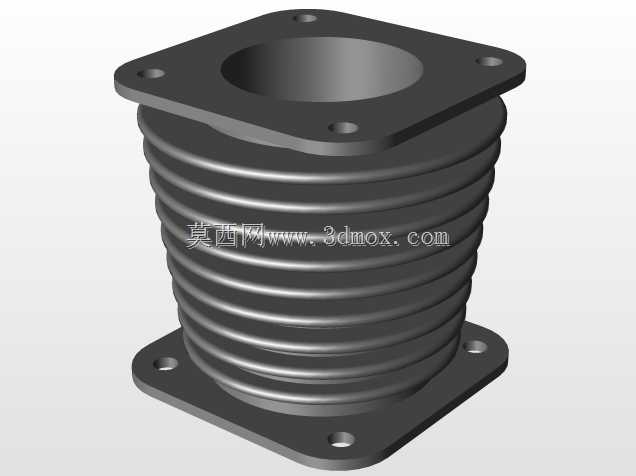

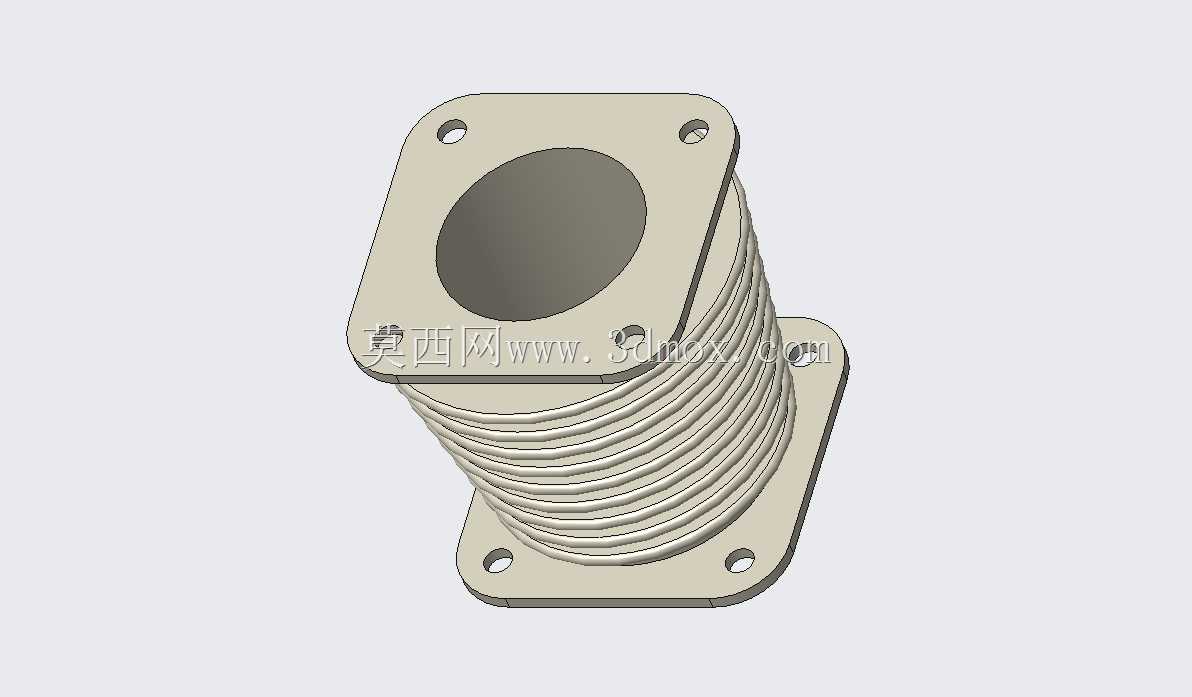

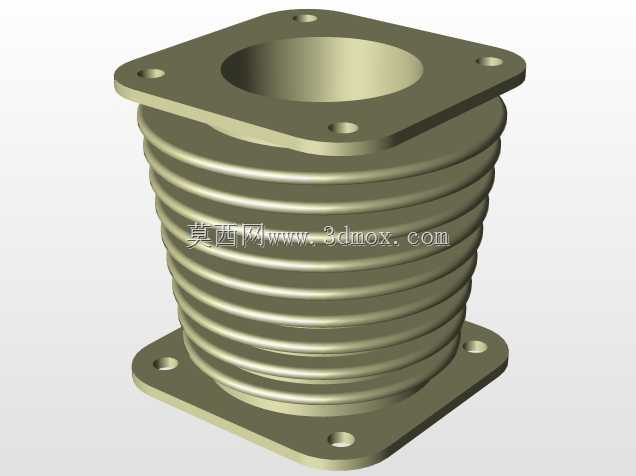

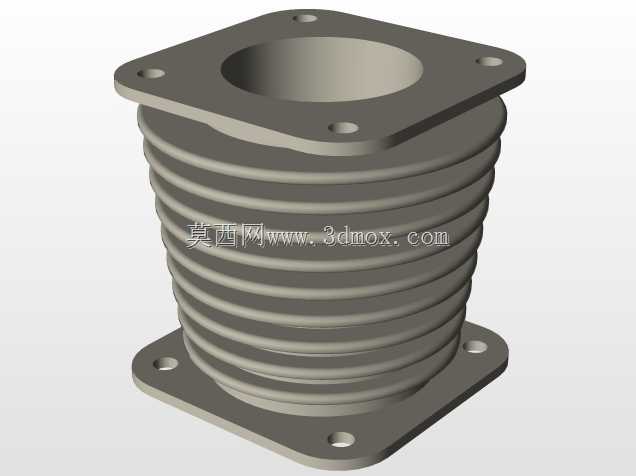

在功能特性上，该气缸采用两端方形法兰安装结构，法兰面预留四个对称分布的安装通孔，可通过螺栓实现与压缩机缸盖、曲轴箱端的刚性连接，安装定位精度高，连接密封性好，能够承受活塞往复运动带来的交变载荷与缸内压力波动。缸体外壁设计为连续波纹状结构，相较于传统光滑缸壁，这种结构能够大幅提升缸体的散热面积，在压缩机连续运行过程中，可快速将压缩过程产生的热量通过缸壁传导散发，降低缸内工作温度，减少密封件的热老化速度，同时波纹结构还能提升缸体的结构刚性，在高压工况下降低缸体的形变概率，保证活塞运动的同轴度，减少活塞环与缸壁的偏磨损耗。

从设计思路来看，该气缸采用等壁厚设计，缸体内壁为高精度光滑圆柱面，加工时需保证内壁的圆柱度与表面粗糙度，满足活塞环的密封配合要求；两端法兰的安装孔采用对称公差设计，保证安装后缸体轴线与曲轴、活塞连杆的运动轴线重合，避免出现运动卡滞或偏磨问题。波纹外壁的螺距与波纹深度经过参数优化，在保证结构强度的前提下最大化散热面积，同时兼顾铸造或加工的工艺可行性，避免出现应力集中的尖角结构，提升部件的抗疲劳性能。

在外形尺寸与安装边界上，该气缸两端法兰为同尺寸方形结构，安装孔中心距遵循通用小型压缩机的安装规范，可直接适配同规格的压缩机端盖与曲轴箱接口，无需额外设计转接结构；缸体总长度适配对应排量压缩机的活塞行程，波纹段长度覆盖活塞的整个运动行程范围，保证散热区域覆盖做功核心区；缸体内径尺寸匹配对应功率等级的活塞直径，可满足0.3-0.8MPa常用排气压力的工况需求，安装时仅需在法兰结合面加装密封垫片，即可完成密封连接，整体安装边界规整，不会与周边的连杆、阀组等部件产生运动干涉，便于整机的装配与后期维护拆解。
