机床用卡盘夹持爪结构设计

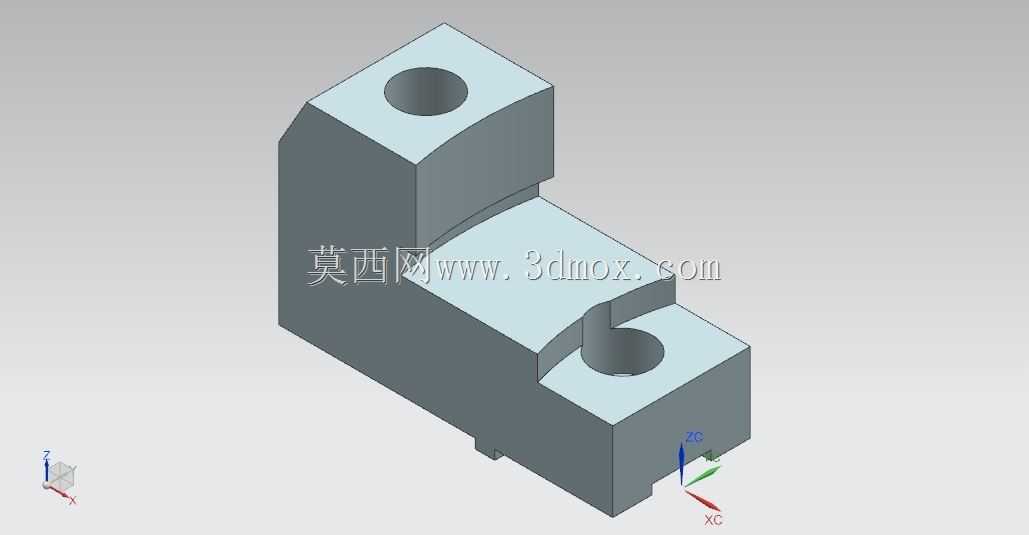

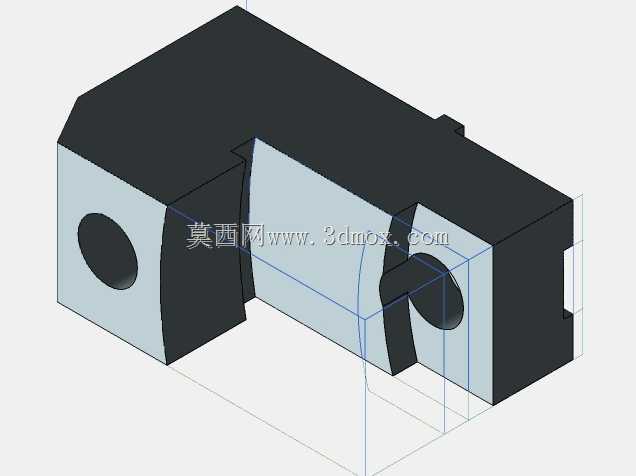

卡盘爪是机床卡盘的核心执行部件，广泛应用于普通车床、数控车床、外圆磨床、内圆磨床以及各类回转类加工设备的工件装夹环节，是机械加工工序中保障工件定位精度、夹持稳定性的关键零件，在批量零件加工、定制工装装夹、精密回转加工场景中承担着直接接触并固定工件的作用，其性能直接决定加工过程的可靠性与成品零件的形位公差精度。该卡盘爪采用分体式块体结构设计，整体为阶梯式异形块构型，主体分为上下两个功能段，上段设置带圆弧过渡的安装基准面，搭配贯通的圆形安装孔，用于与卡盘的滑座驱动机构形成可靠连接，保证卡盘爪在径向滑动过程中无卡滞、无偏移，安装孔的位置精度经过公差匹配设计，可适配标准卡盘的连接螺栓规格，安装后与滑座的贴合面间隙控制在极小范围内，避免夹持过程中出现翘头、偏摆问题。下段为工件夹持工作面，设置内凹的弧形夹持槽，搭配另一处贯通的定位孔，弧形槽的曲率经过适配设计，可同时适配圆形棒料、带台阶的轴类零件以及小尺寸方形零件的外轮廓夹持，夹持面未做额外齿纹设计，可避免在软质工件或精加工工件表面留下夹痕，适合半精加工、精加工工序的工件装夹需求。设计过程中充分考虑了受力分布特性，整体块体的壁厚做了等强度优化，在安装孔与夹持槽之间的受力薄弱区域做了加厚过渡处理，避免长期承受径向夹紧力时出现应力开裂、形变超差的问题，两个安装孔的中心距严格匹配标准三爪卡盘、四爪卡盘的滑座安装孔距，安装边界可兼容多数同规格手动卡盘、液压卡盘的改装替换需求，爪体的整体高度与滑动行程做了匹配设计，最大夹持行程范围内不会与卡盘本体、机床护罩产生运动干涉。夹持工作面的圆弧边缘做了微小倒角处理，既可以避免工件装夹时的棱角刮伤，也能在夹持带台阶工件时避开台阶根部的退刀槽，保证夹持面与工件表面的有效接触面积，提升夹持摩擦力，防止高速回转加工时工件出现打滑移位的问题。该卡盘爪的整体结构紧凑，没有冗余的设计特征，加工工艺性良好，可通过常规铣削、钻削工序完成加工，热处理后可获得足够的表面硬度与芯部韧性，长期反复夹持工件也不会出现工作面凹陷、安装孔磨损超差的问题，能够稳定满足常规机械加工场景的装夹使用需求。
