小型挖掘反铲作业装置三维结构设计

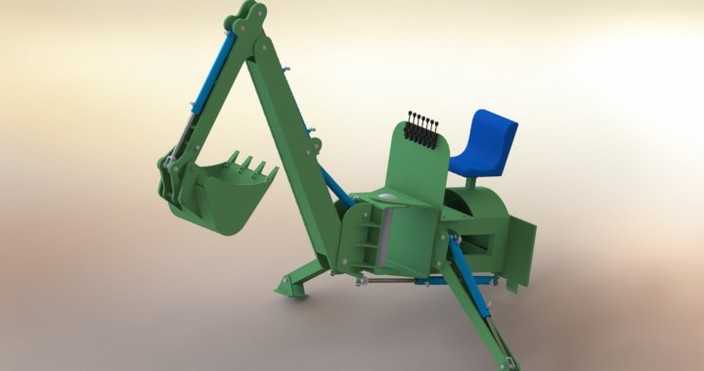

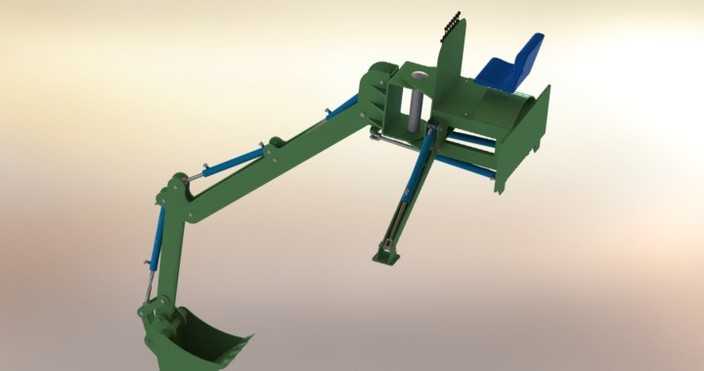

本作品为小型挖掘反铲作业装置的三维建模成果，建模阶段以实际小型挖掘设备的功能逻辑为核心依据，先完成整体结构的比例规划，确定动臂、斗杆、铲斗、机身基座、操作位的尺寸匹配关系，保证各部件运动时无干涉、作业范围符合小型挖掘设备的使用需求。建模过程中先搭建各部件的基础实体轮廓，再逐步细化结构细节：动臂部分采用分段式结构设计，预留液压油缸的安装铰接点位，铰接位置的轴孔、连接耳板均按照实际装配公差完成建模，保证后续虚拟装配时部件可实现真实的转动动作；斗杆与动臂的连接位置同样设置匹配的铰接结构，对应连接的液压支撑部件安装位精准定位，可模拟真实挖掘作业中斗杆的收放动作；前端铲斗按照反铲作业的切削弧度设计斗齿与斗体的曲面，斗背的连接耳板与斗杆端部、铲斗油缸的连接点位完全对应，可实现铲斗的挖掘、卸料转动动作。机身基座部分采用框架式结构设计，既保证整体结构的支撑强度，又预留了液压管路的排布空间、动力单元的安装位置，操作位设置符合人体工程学的座椅结构，座椅旁预留操作手柄的安装位，还原真实小型挖掘设备的操作布局。材质与渲染阶段，主体结构件采用工程机械常用的哑光绿色金属漆材质，调整材质的粗糙度、反光度参数还原漆面的真实质感，液压油缸的活塞杆部分采用亮面金属材质，缸筒部分采用蓝色涂装材质，座椅部分采用哑光蓝色工程塑料材质，地面设置浅灰色哑光地面作为衬托，渲染时采用柔和的漫射光源，调整阴影参数让结构的轮廓、部件间的层次关系清晰呈现，直观展示装置的整体形态与结构布局。设计过程中重点考量了各运动部件的行程范围，通过虚拟运动仿真验证动臂举升、斗杆收放、铲斗转动的动作连贯性，确保各液压部件在全行程范围内不会与机身结构、其他铰接部件发生碰撞，整体结构兼顾了小型挖掘设备的作业灵活性与结构稳定性，可用于小型挖掘设备的结构教学、方案展示或改装设计参考。
