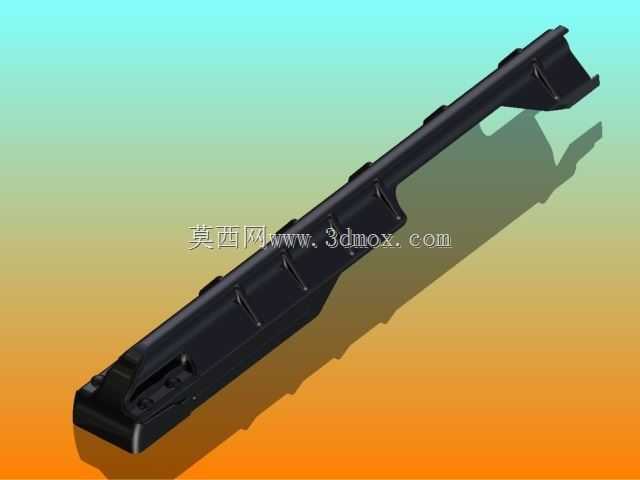

长条型黑色塑料结构支撑件外观设计

该长条型黑色结构件主要应用于各类需要狭长空间内提供结构支撑、走线防护或部件定位的工业设备内部场景，常见于办公设备、小型机电装置、汽车内饰附属结构等安装空间狭长、对部件贴合度要求较高的装配位置，可在狭长的安装腔体内承担局部结构补强、相邻部件限位、内置线路防护遮挡的实际用途，避免狭长腔体内线路外露剐蹭、相邻小部件移位松脱的问题。从产品功能特性来看，该部件整体为一体化注塑成型的长条结构，主体沿长度方向设置有连续的加强筋结构，沿长度方向均匀分布的凸起卡位可与安装腔体的对应卡槽直接卡合固定，无需额外设置过多螺丝固定点位，装配时可直接沿腔体滑槽推入完成初步定位，两端的异形卡扣结构可与腔体两端的限位结构卡接锁止，防止部件在设备运行振动过程中出现沿长度方向的窜动，部件表面做哑光磨砂处理，可减少装配过程中的剐蹭留痕，同时具备一定的耐摩擦性能，适配日常设备使用中的轻微接触磨损场景。在设计思路上，该部件优先考虑狭长安装空间的适配性，整体截面采用上窄下宽的梯形轮廓，可顺利嵌入对应尺寸的狭长安装槽内，侧面的多道内凹结构一方面可减少注塑成型过程中的材料收缩变形，提升成品的尺寸精度，另一方面可形成内置的走线容纳空间，让细小线路可沿内凹槽位排布，避免线路被部件压损；沿长度方向分布的加强筋在不增加整体壁厚的前提下大幅提升了部件的纵向抗弯折能力，避免长条结构在装配或使用过程中出现中部弯折断裂的问题，两端的异形结构完全匹配安装腔体的端部轮廓，装配后可与周边结构完全贴合，无突出错位问题。从外形尺寸与安装边界来看，该部件整体为细长条形态，长度方向尺寸远大于截面的宽高尺寸，截面最大宽度适配常规15-20mm宽度的狭长安装槽，整体高度不超过安装腔体的内部净空高度，安装时仅需对准腔体滑槽推入，两端卡扣卡入对应限位位即可完成装配，安装后部件外表面与腔体开口面基本齐平，不会突出设备表面影响其他部件的装配，部件上预留的多个小凹槽可对应避让腔体内的原有凸起结构，无需对原有腔体结构做额外修改即可完成适配，整体装配公差控制在合理范围内，可满足批量生产装配的互换性要求。
