钢结构节点连接构造门式刚架

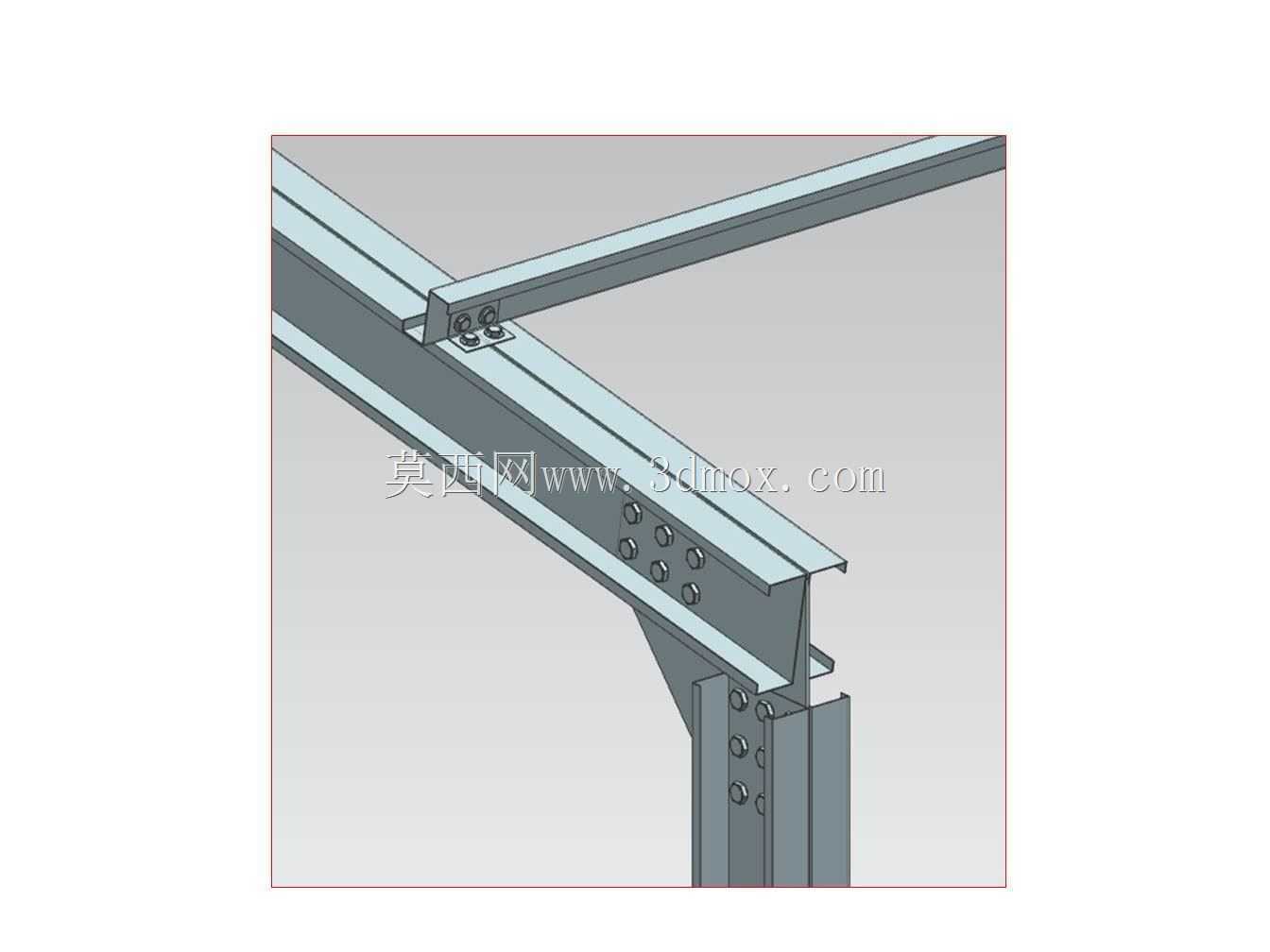

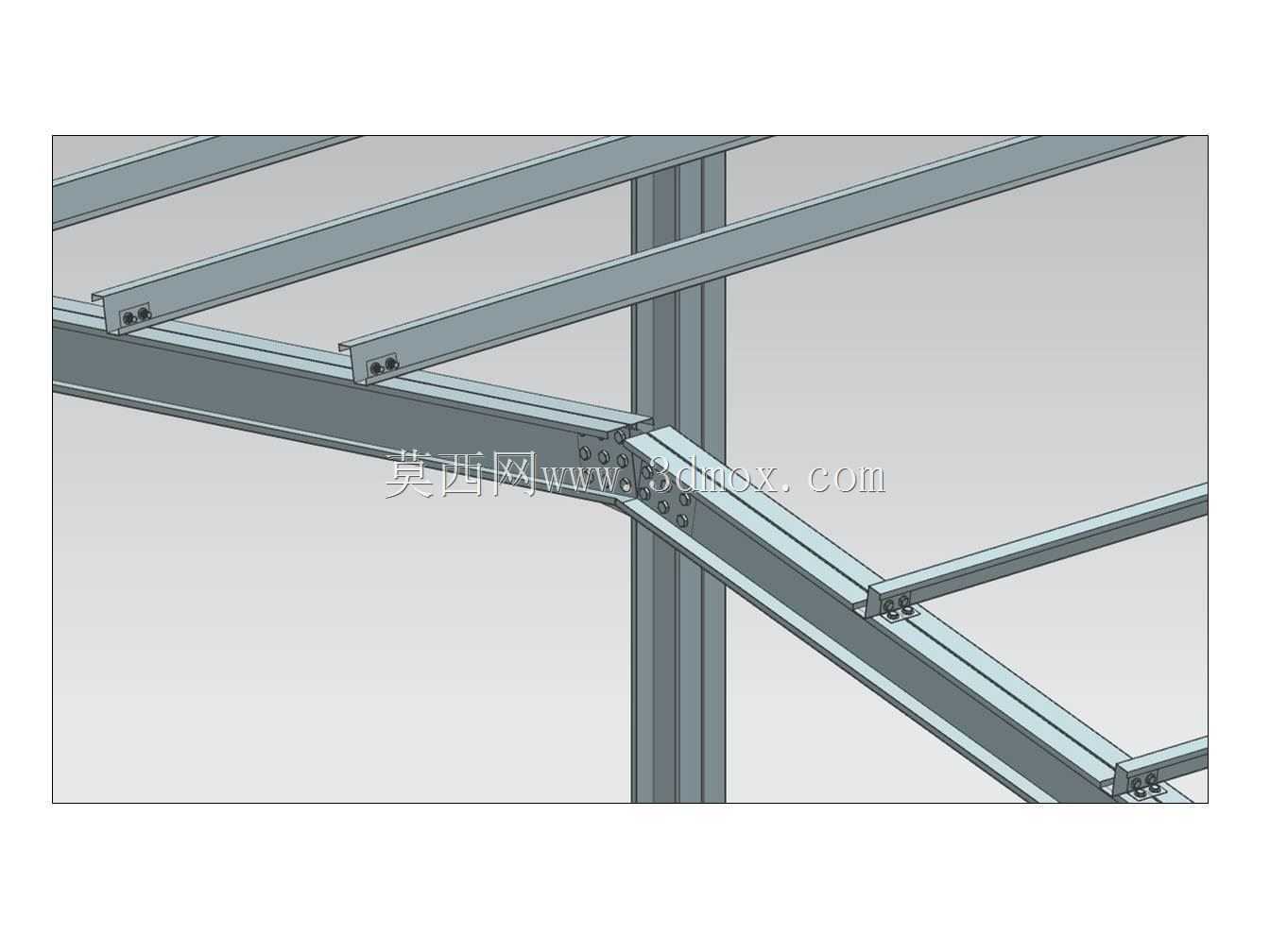

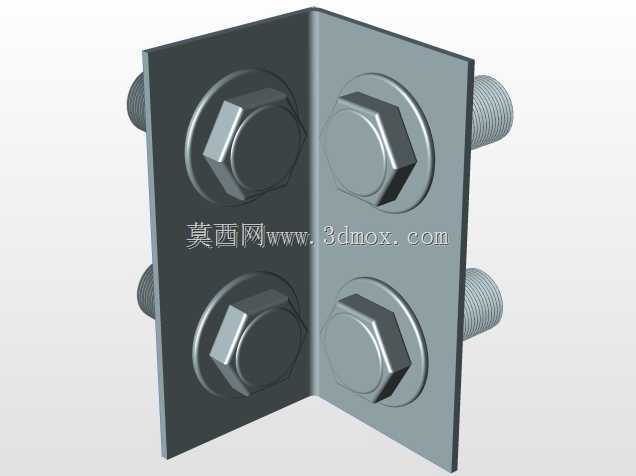

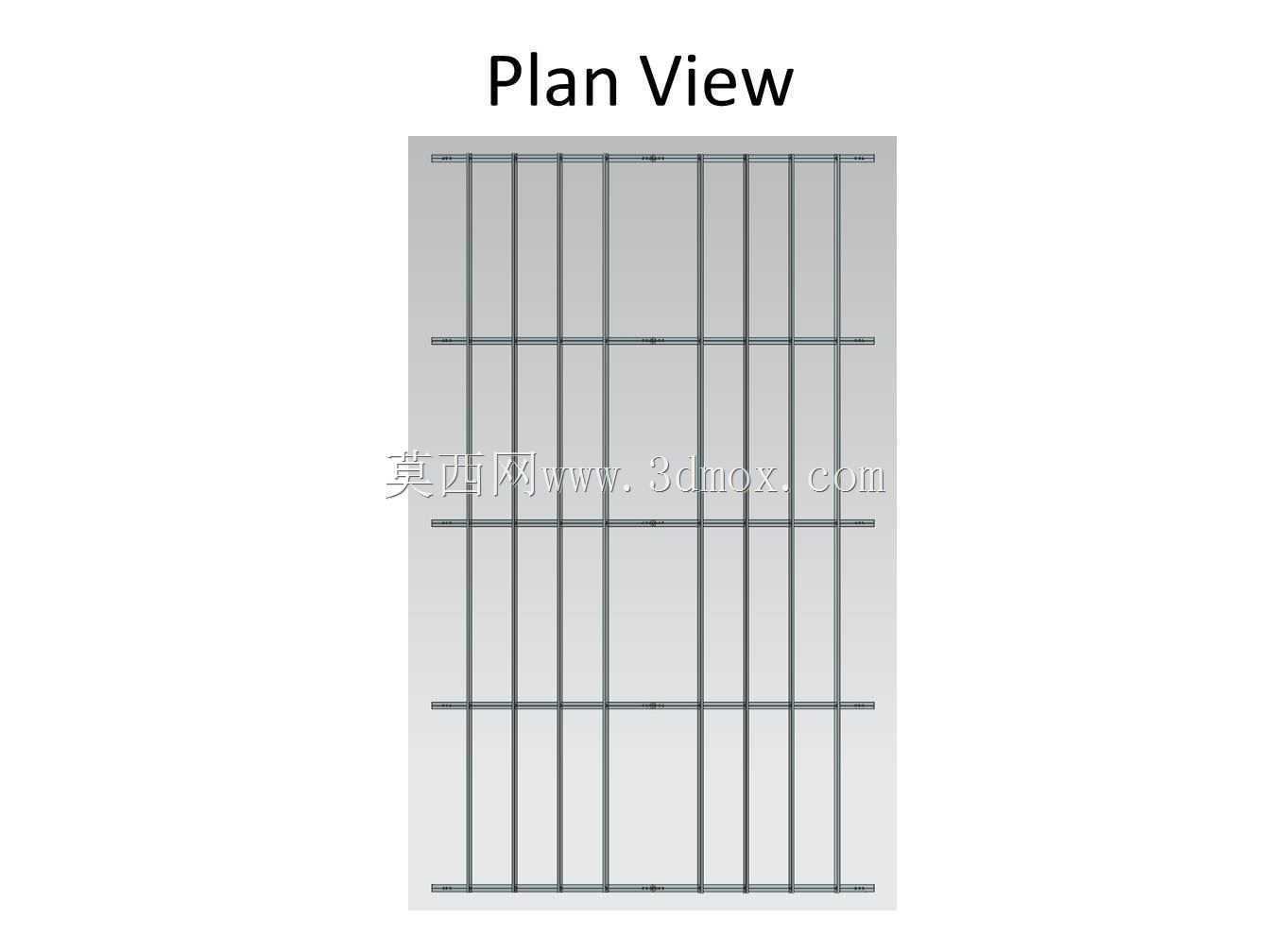

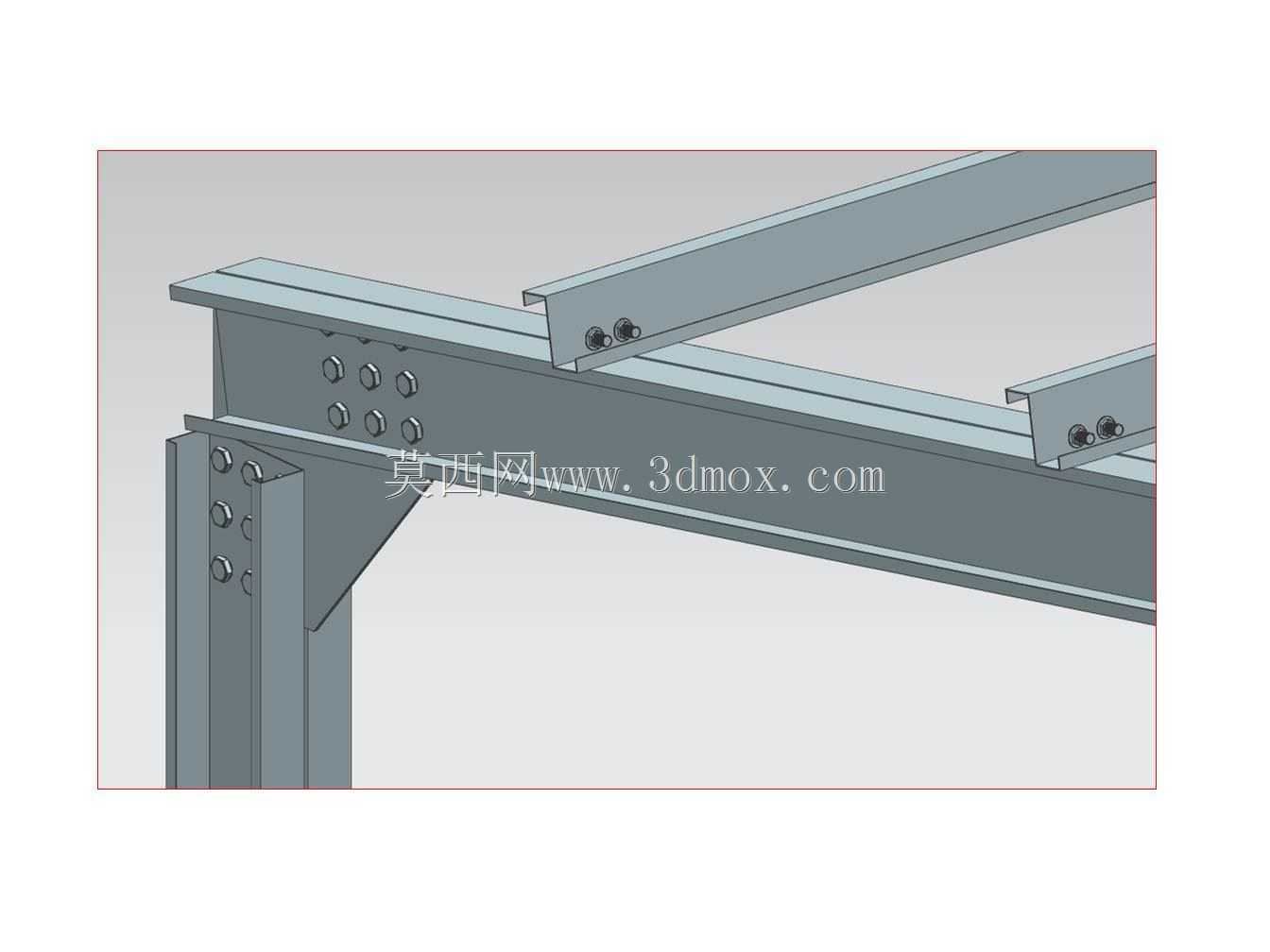

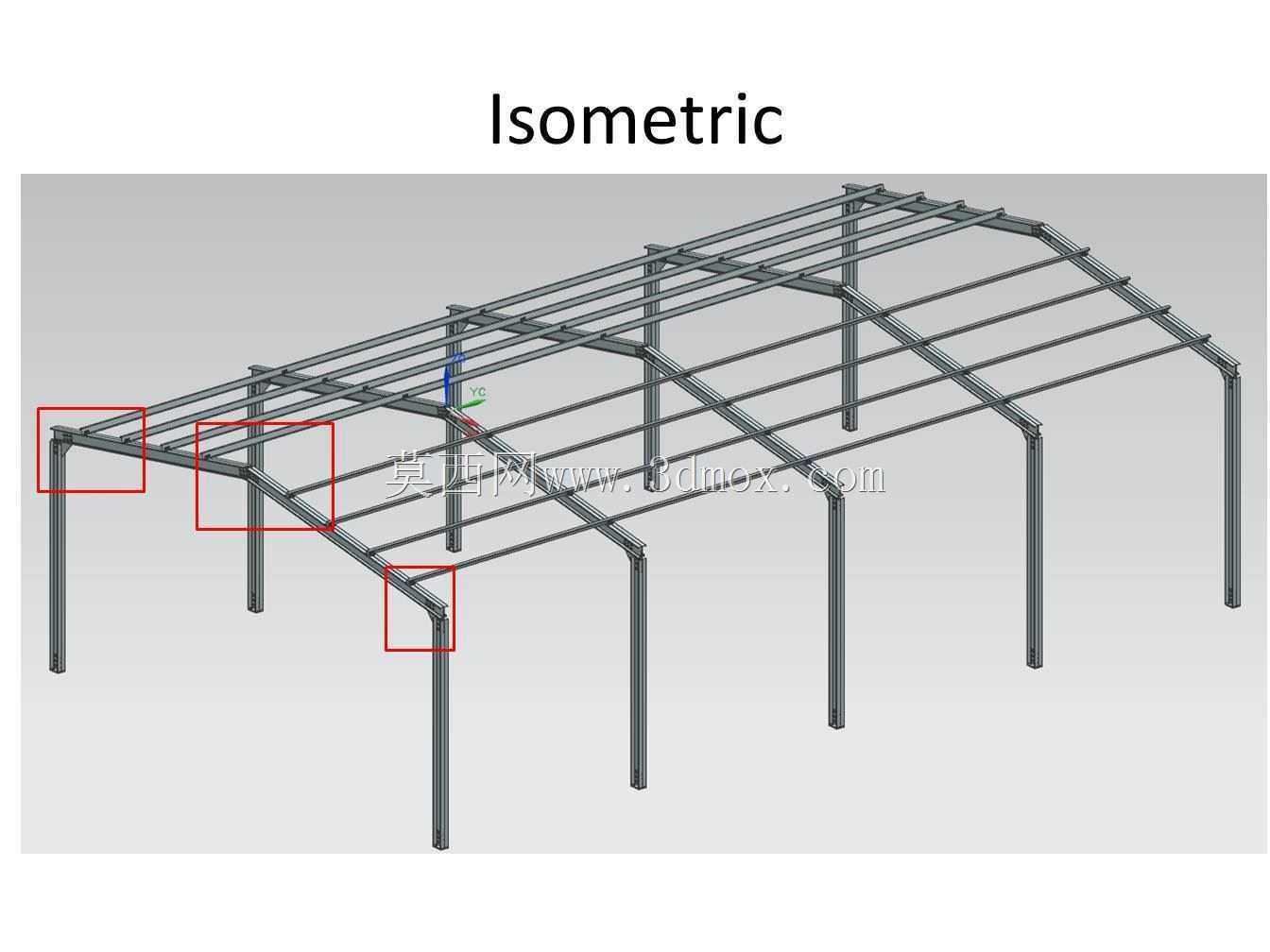

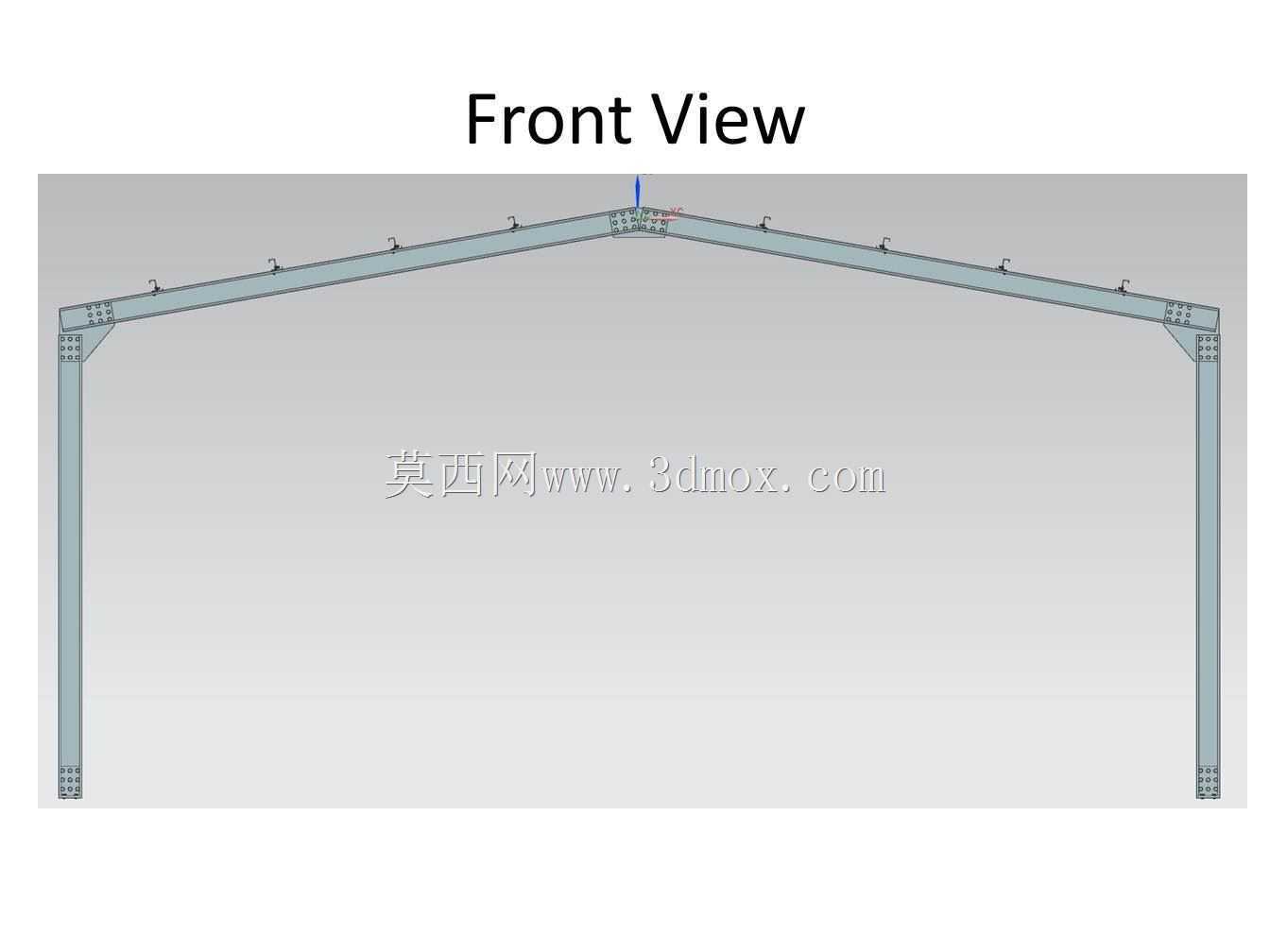

这类门式刚架结构多用于工业厂房、大跨度仓储库房的主体承重骨架，也常作为户外设备遮阳棚、小型物料堆场罩棚的支撑体系，核心作用是承担屋面恒载、风荷载、雪荷载以及可能的悬挂设备荷载，把上部荷载通过立柱平稳传递到基础承台。从模型呈现的节点细节来看，梁柱连接位置采用了带加劲肋的刚接构造，翼缘与腹板分别通过螺栓组实现传力，避免了铰接节点在水平荷载下的过大转角，能有效控制结构整体侧移，适配跨度12米到24米区间的常规无吊车工业建筑场景。设计过程中首先要确定梁柱的截面选型，主承重梁采用变截面H型钢时，要根据弯矩包络图调整腹板高度，在支座负弯矩最大区域加高截面，跨中弯矩较小区域适当降低截面高度，在保证抗弯承载力的前提下减少钢材用量；立柱则根据柱顶约束条件、层高以及水平荷载大小，选择等截面或变截面H型钢，柱脚位置根据抗侧移需求选择刚接或铰接构造，刚接柱脚需要配置锚栓承担柱底弯矩，铰接柱脚仅需传递竖向剪力与轴力。模型中呈现的次梁与主梁连接节点，采用了腹板单侧螺栓连接的构造，次梁主要承担屋面檩条传递的局部荷载，不需要传递端部弯矩，这种铰接构造既能满足传力要求，也能降低现场安装的对位难度，减少高空焊接作业量。安装边界方面，这类刚架的柱脚定位需要严格控制轴线偏差，单节柱的垂直度偏差要控制在柱高的千分之一以内，梁柱对接节点的螺栓穿孔率要满足施工规范要求，避免现场气割扩孔损伤构件截面；屋面次梁的间距要匹配所选屋面板的跨度要求，通常控制在1.5米到2米区间，保证屋面板在风吸作用下不会出现过大变形。另外在节点设计时，要预留足够的螺栓安装操作空间，螺栓紧固侧要预留扳手作业的最小空间，避免后期安装时出现工具无法就位的问题；加劲肋的设置要对应梁翼缘的传力位置，保证柱腹板在梁翼缘压力作用下不会出现局部屈曲，所有连接螺栓的规格、数量都要经过抗剪、承压承载力验算，节点域的腹板厚度也要满足抗剪要求，避免地震作用下节点域先于构件发生破坏。
