汽车用齿轮皮带式电力传输机构

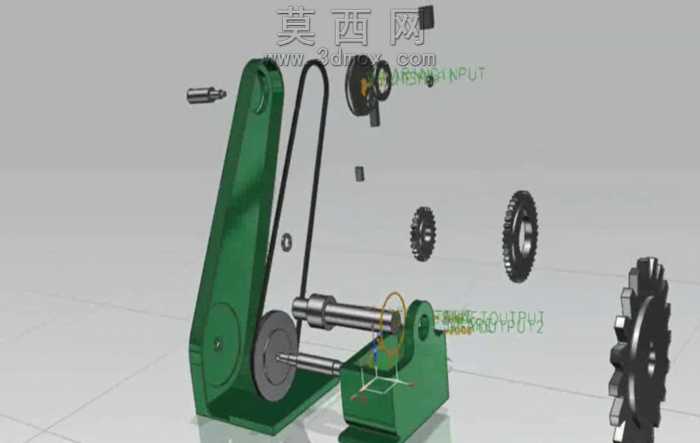

本作品为面向汽车电力传输场景设计的机械传动机构三维模型，采用主流三维机械设计软件完成全参数化建模，整体结构围绕动力输入、传动转换、动力输出的完整链路搭建。建模阶段严格遵循机械设计公差规范，对每一个零部件的尺寸参数、装配约束关系都进行了精准定义，从基座的安装孔位、支架的弯折弧度，到齿轮的齿形参数、轴承的内外圈配合尺寸、传动轴的轴肩定位结构，再到皮带的轮槽匹配关系，所有细节都按照实际机械加工与装配要求完成绘制，确保模型可直接对接后续工程出图、装配仿真等生产环节。渲染阶段采用工业级写实渲染方案，为不同零部件匹配了对应真实材质：支撑结构件赋予哑光绿色金属漆材质，还原汽车内部金属支架的涂装质感；齿轮、传动轴等传动承载部件赋予抛光钢材质，添加细微的金属磨砂纹理与边缘倒角高光，体现金属加工件的精密质感；传动皮带赋予黑色橡胶材质，添加细微的表面颗粒纹理与老化质感，还原橡胶传动件的真实视觉效果；标准紧固件赋予镀锌金属材质，体现标准件的表面处理特征。整体结构采用立式支撑布局，一侧为一体式弯折成型的绿色支撑臂，底部设置带安装孔的固定基座，支撑臂上下两端分别设置带轮安装位，通过橡胶皮带实现上下带轮的动力传递；另一侧为分体式轴承座支撑结构，两根平行传动轴通过深沟球轴承安装在轴承座上，轴端分别装配不同模数的传动齿轮，通过齿轮啮合实现转速与扭矩的转换，动力输入端设置在齿轮组侧，可对接电机等动力源，动力输出端可对接汽车电力系统的发电或配电组件，整体传动链路布局紧凑，传动效率高，适配汽车内部有限的安装空间。设计过程中重点考量了机构的传动稳定性与维护便捷性，爆炸视图清晰展示了所有零部件的装配顺序与位置关系，每个零件都设置了独立的装配约束，既可以完成整体机构的运动仿真，模拟皮带传动、齿轮啮合的完整运动过程，验证传动过程中是否存在干涉、传动比是否符合设计要求，也可以单独拆分任意零部件进行细节优化，比如调整齿轮模数改变传动比、更换皮带型号调整传动中心距、调整轴承型号适配不同载荷工况，模型具备极高的可编辑性与拓展性，可用于汽车电力传动系统的教学演示、方案验证、结构优化等场景，也可作为同类传动机构设计的参考模板。
