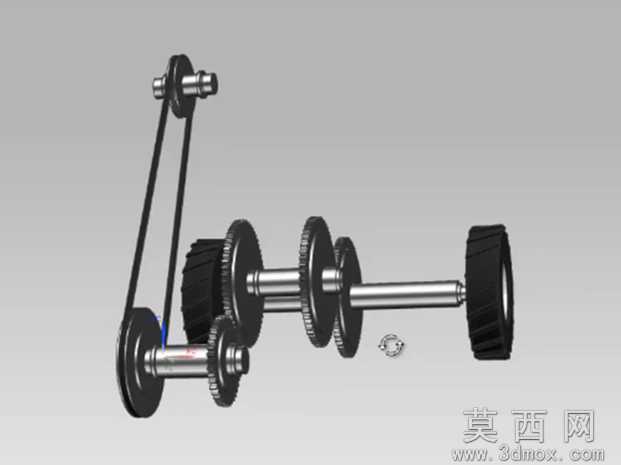

带皮带传动的多级齿轮变速动力传输结构

本作品为基于NX平台搭建的动力传输系统三维仿真模型，整体建模过程严格遵循机械传动设计的规范逻辑，从传动方案选型到零件细节建模均经过严谨的尺寸校核。建模阶段首先完成各核心传动零件的参数化构建：针对皮带传动部分，精准绘制带轮的轮槽截面轮廓，通过回转特征生成带轮基体，同步完成带轮安装轴段、定位轴肩的细节设计，确保带轮与传动轴的同轴度配合要求；针对多级齿轮传动组，依据传动比分配参数，分别构建不同模数、齿数的圆柱齿轮，通过渐开线齿廓的精准生成还原齿轮的啮合特性，同时完成齿轮轮毂、键槽等安装结构的建模，保证齿轮与轴的周向固定可靠性。传动轴建模阶段，按照轴系受力分布设计各轴段直径与长度，预留轴承安装位、齿轮定位轴肩、锁紧卡槽等结构，还原真实轴类零件的加工工艺特征。装配阶段按照动力传递路径依次完成零件约束：首先将输入轴带轮通过转动副约束至机架基准，同步完成传动皮带的装配约束，还原皮带与带轮的包角接触状态；随后依次完成中间轴、输出轴的轴承装配约束，保证各轴的回转自由度符合设计要求，再将各级齿轮按照啮合中心距完成装配，添加齿轮啮合约束模拟真实的传动啮合关系，最后完成输出端负载轮、轴端锁紧卡簧等附属零件的装配，确保整体装配无干涉。材质与渲染阶段，为不同零件赋予对应真实材质：传动轴、齿轮等钢制零件赋予金属抛光钢材质，还原金属零件的表面光泽与加工纹理；皮带赋予黑色橡胶材质，体现橡胶件的哑光质感与弹性特征；带轮、负载轮的橡胶外圈赋予深色防滑橡胶材质，金属轮毂赋予铸铁材质，通过材质区分清晰呈现不同零件的功能属性。渲染阶段调整光照角度与环境反射参数，突出传动结构的层级关系与零件轮廓，让整体装配结构的视觉呈现清晰直观。仿真设计层面，模型预留了运动仿真的约束接口，可通过添加旋转驱动、接触参数设置，模拟动力从输入带轮传入，经皮带传动至第一级轴，再通过多级齿轮组变速后从输出轴传出的完整动力传输过程，可直观观测不同传动级的转速变化、齿轮啮合状态，验证传动方案的传动比准确性与结构干涉情况，为传动系统的方案优化、结构改进提供可视化的三维仿真依据，整体模型完整还原了带传动与齿轮传动组合的动力传输结构的全部设计细节，可用于机械传动教学演示、传动方案验证等场景。
