机床用修复顶尖夹精密结构设计

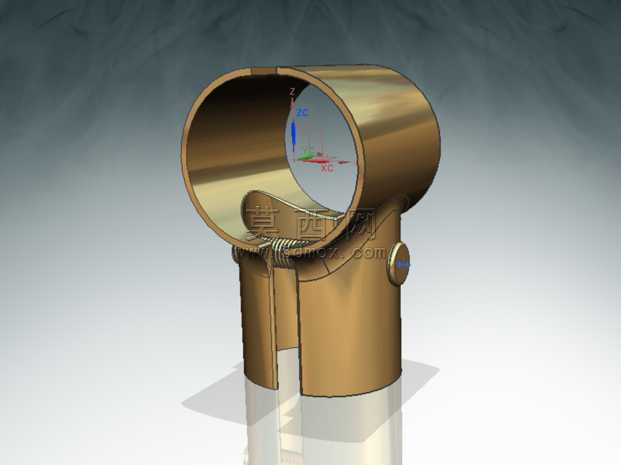

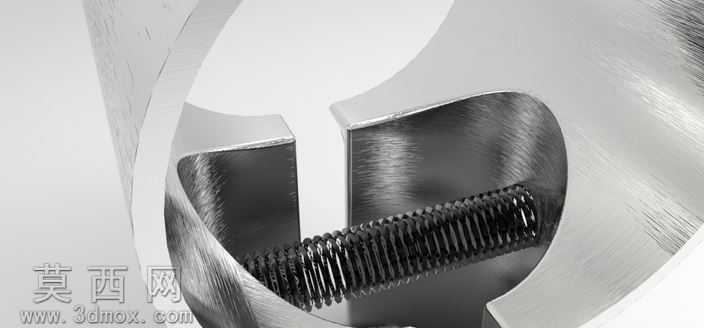

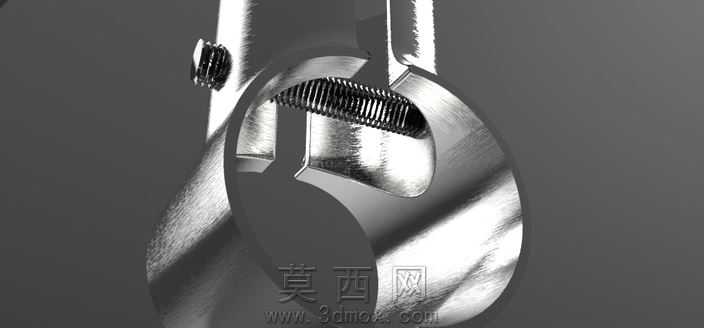

本模型为机床配套使用的修复顶尖夹三维结构，建模过程中首先基于顶尖夹持的实际工况需求确定整体尺寸基准，以回转类零件的同轴度要求为核心约束，先构建主体套筒的基础回转特征，通过拉伸、旋转命令完成主体外轮廓与内孔的基础造型，内孔采用分段式设计，适配不同规格顶尖的装夹定位需求，保证夹持过程中的同轴度误差控制在合理范围内。针对夹体的开槽锁紧结构，建模时通过切除拉伸命令生成轴向开槽特征，开槽位置与锁紧组件的安装位精准对齐，保证锁紧时夹瓣能够均匀收缩，对顶尖实现周向均匀抱紧，避免装夹偏斜影响加工精度。锁紧组件部分单独构建了锁紧螺钉与调节顶丝的细节特征，螺纹部分采用符合机械标准的牙型参数建模，还原真实零件的装配关系，确保各部件之间不存在干涉问题，装配后可实现顺畅的锁紧调节动作。材质设定上，主体夹体采用合金工具钢材质参数，渲染时赋予金属磨砂质感，表面做硬化处理的视觉表现，还原工装夹具耐磨、高强度的材质特性；锁紧螺钉等标准件采用发黑处理的金属材质，与主体形成视觉区分，便于观察装配结构。模型渲染阶段采用柔和的工业产品打光方案，突出夹体内腔与开槽位置的结构细节，通过半透明辅助展示方式呈现内部装夹顶尖时的配合状态，清晰展示夹体的工作原理。设计过程中充分考虑了顶尖修复作业时的受力情况，对夹体壁厚、开槽宽度、锁紧点位做了优化设计，既保证夹持刚性，又避免夹体在反复锁紧松开过程中出现应力集中导致的开裂问题，整体结构紧凑，装夹操作便捷，能够适配多种规格的旧顶尖修复装夹需求，减少顶尖损耗，降低机加工辅具成本。
