M2型4.2英寸化学迫击炮结构还原

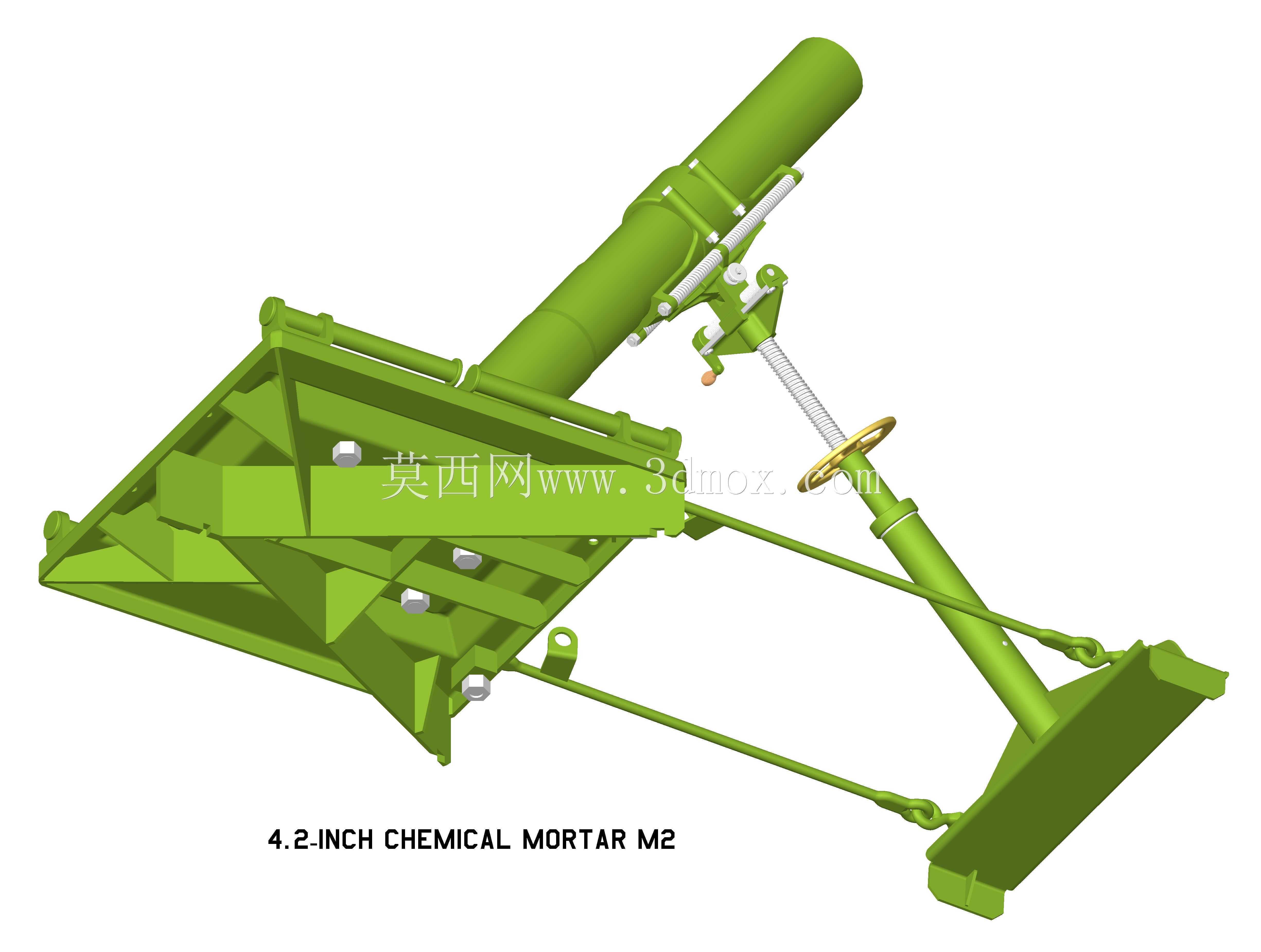

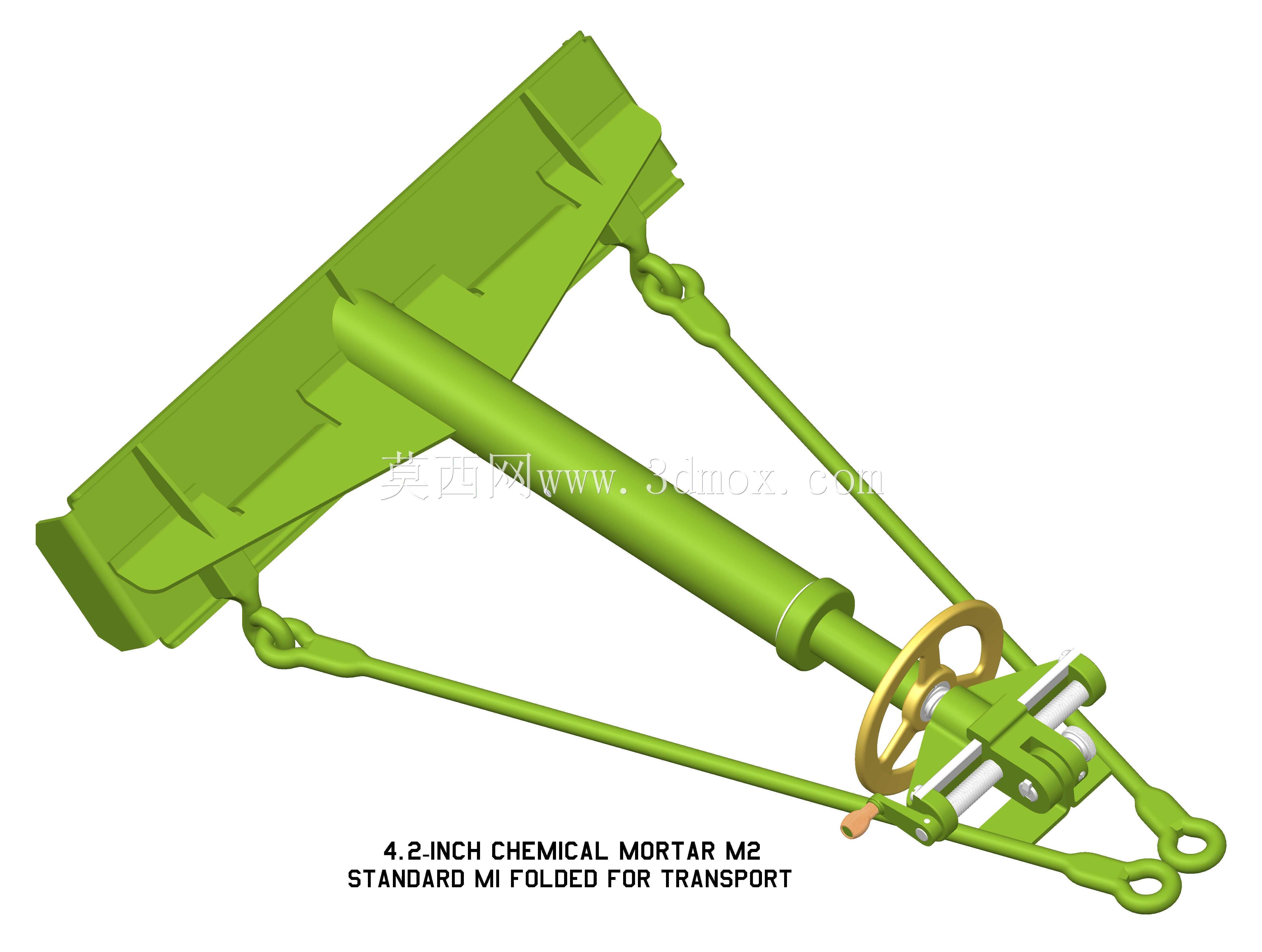

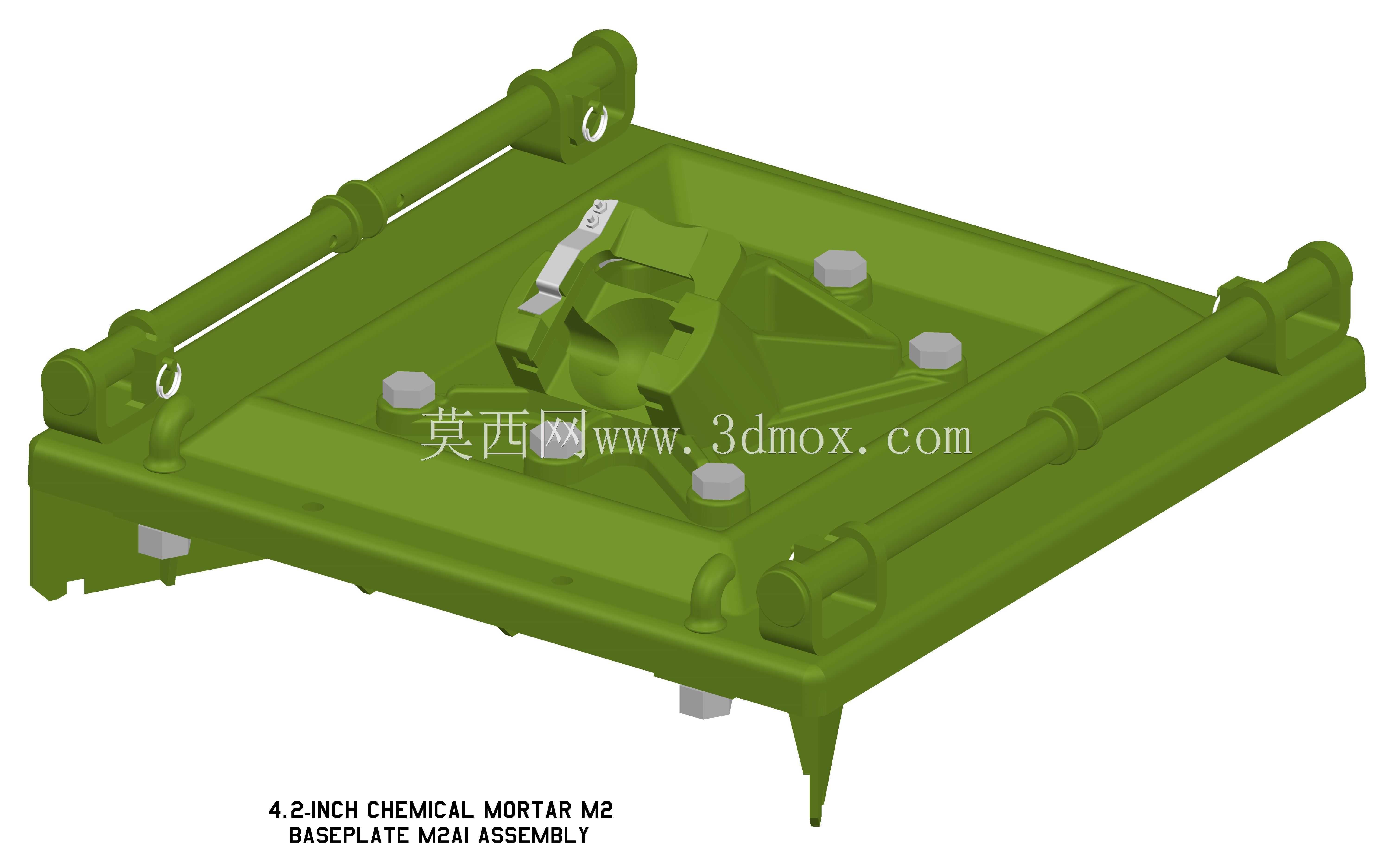

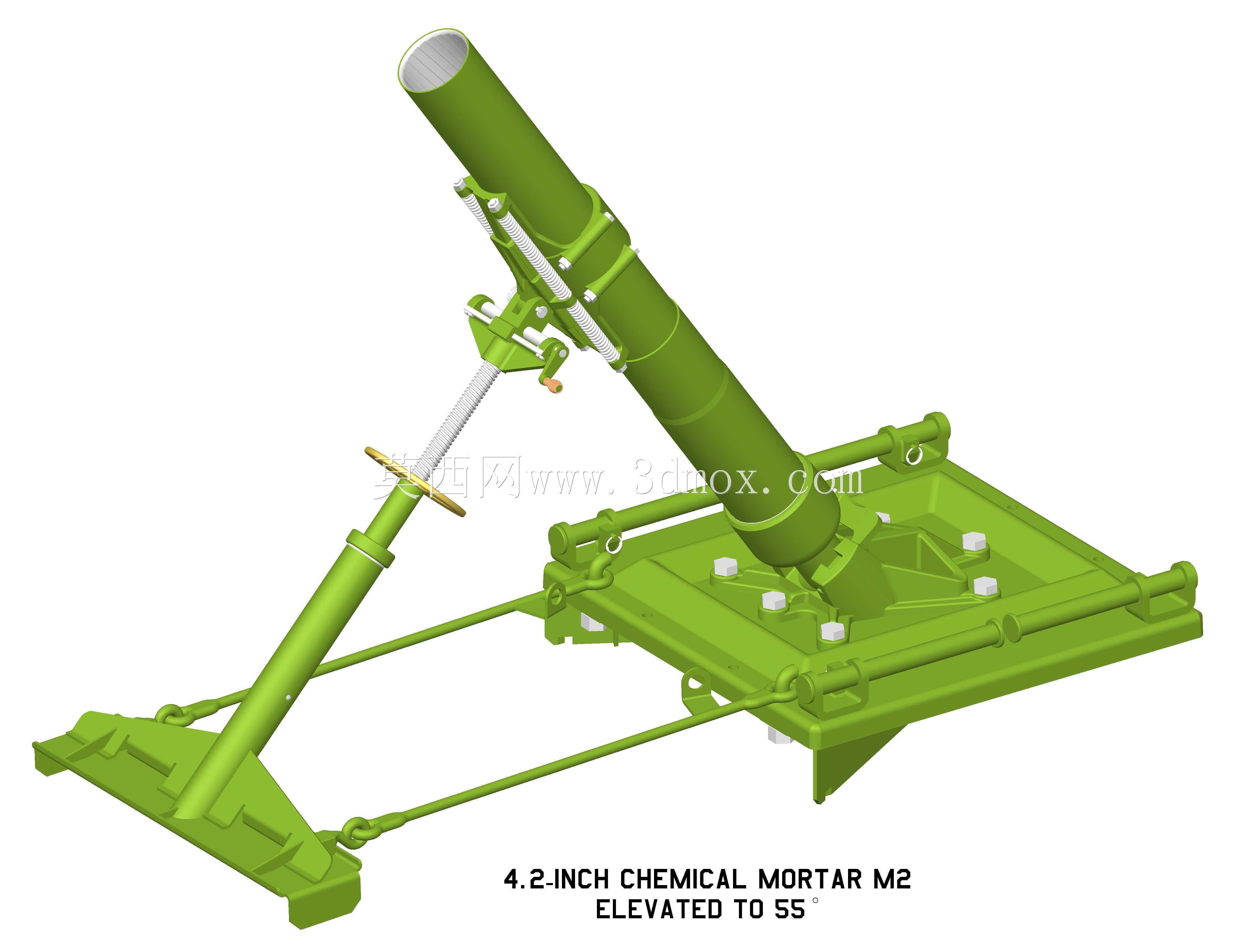

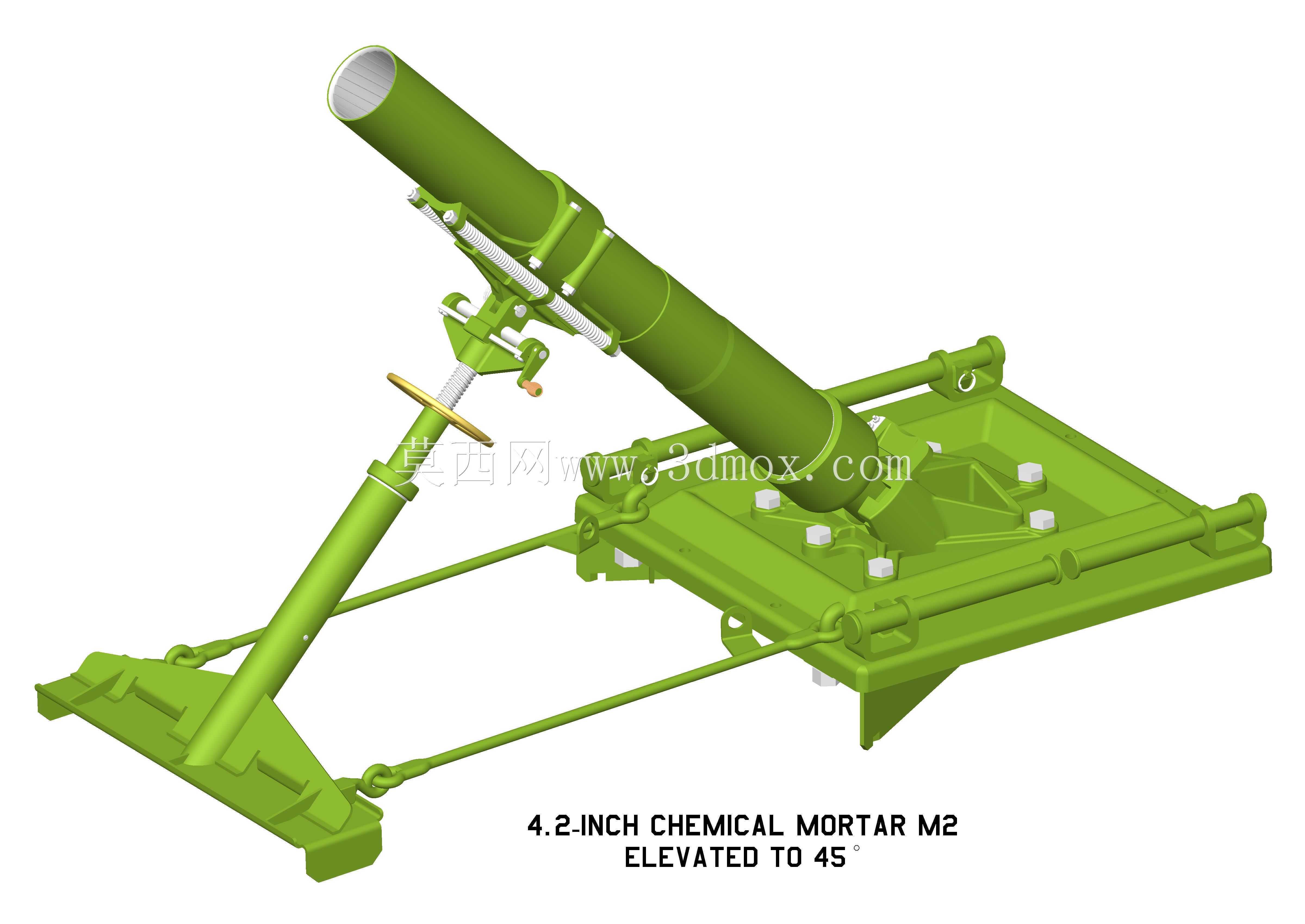

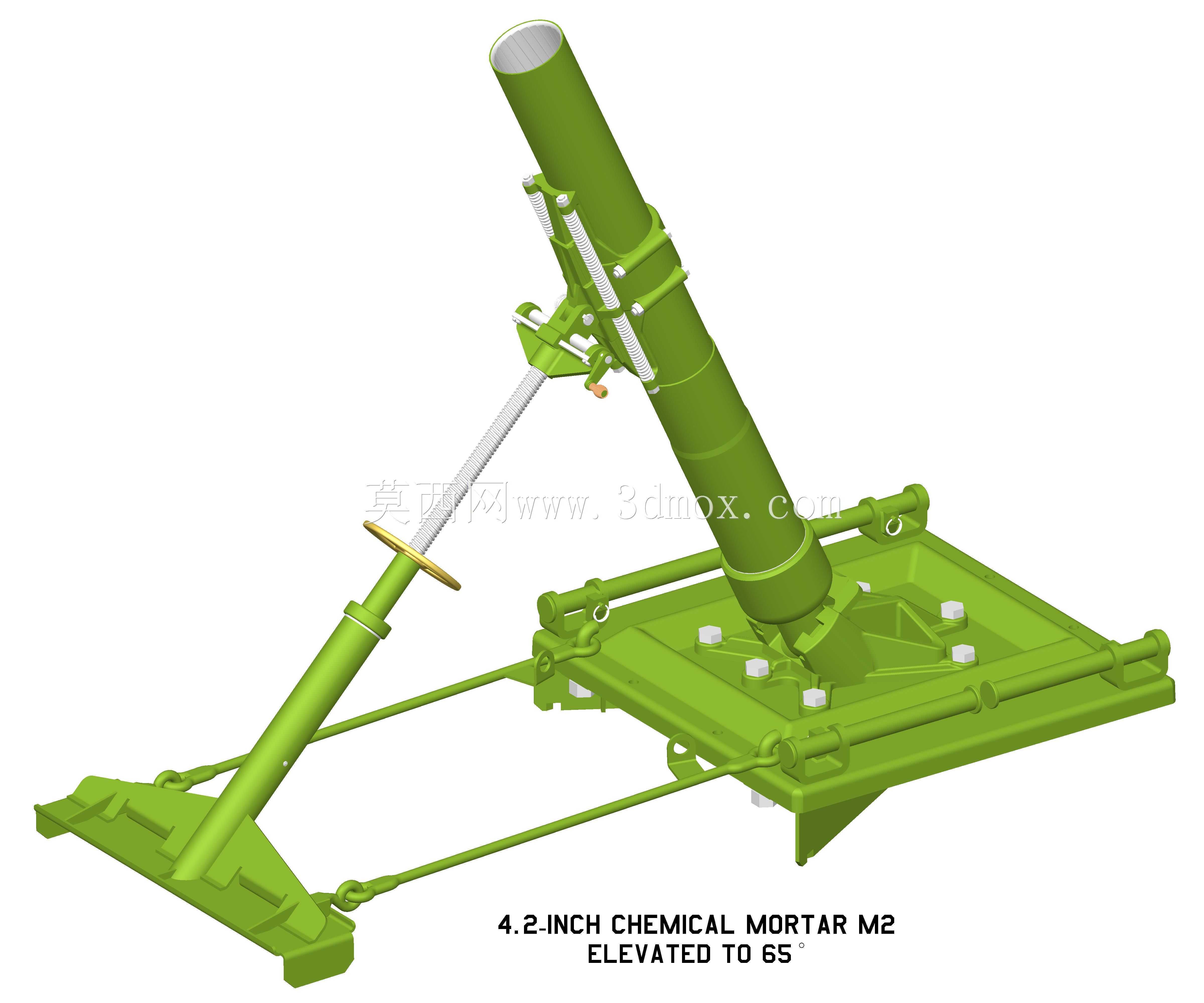

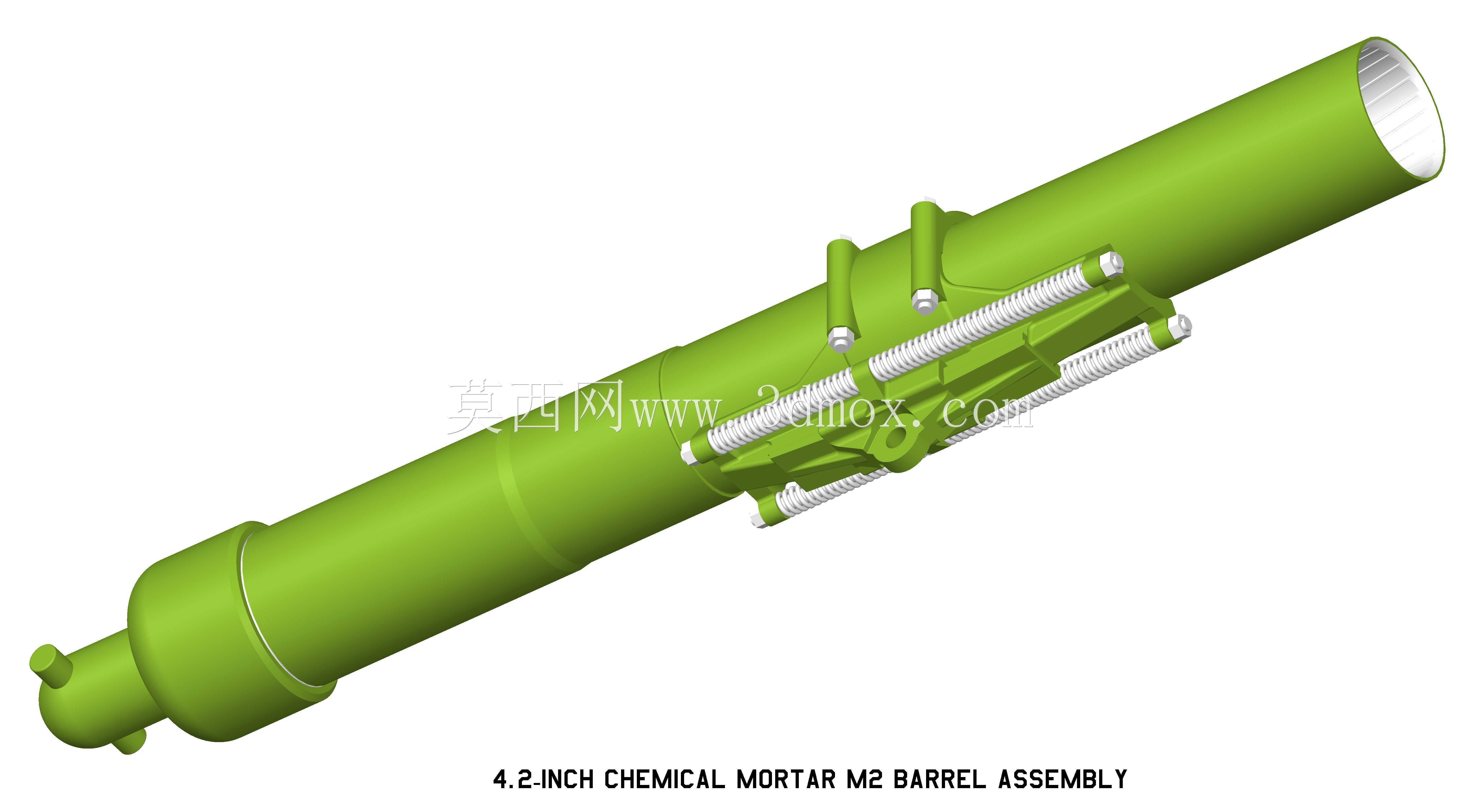

这款M2型4.2英寸化学迫击炮的三维结构还原，完整复现了曲射支援火炮的核心机械特征，从结构设计逻辑来看，该类装备核心定位是为前线步兵提供中近距离曲射火力支援，可适配多类弹药完成不同战术任务，既可以打击掩体后、反斜面等直射火力无法覆盖的目标，也可通过特种弹药完成烟幕遮蔽、纵火等战术支援动作。从结构布局来看，整套装备分为座钣、炮架、身管三个核心组成部分，方形焊接结构座钣是整套装备的承载基础，发射时通过座钣将后坐力直接传导至地面，无需额外构筑复杂发射工事，可在松软泥土、砂石等多种复杂地形快速架设，座钣上的驻锄结构可嵌入土层抵消发射时的横向滑移，保证连续射击时的射向稳定性。炮架部分采用可调节式双腿支撑结构，搭配高低机、方向机调节机构，可快速调整身管俯仰角度与水平射向，图中展示的45度仰角状态是该型迫击炮的常用射击角度区间，可兼顾射程与打击精度，架腿与座钣之间通过铰接结构连接，收拢状态下可拆分驮载或由步兵班组携行，适配复杂地形下的机动转移需求。身管部分采用滑膛结构设计，炮口位置设置有简易定心部配合结构，保证弹药装填后与身管轴线重合，身管与炮架的连接部位设置有缓冲结构，可吸收发射时的部分后坐冲击，减少对架体结构的刚性损伤。从安装边界来看，该型迫击炮架设时无需额外固定基础，仅需平整出略大于座钣尺寸的场地即可完成部署，身管最大仰角可覆盖大角度曲射需求，方向射界可通过架腿调整与座钣微调覆盖一定范围，无需整体移动装备即可完成小范围射向调整。在实际战场应用场景中，这类迫击炮可配属到步兵营级单位，伴随步兵推进完成随队火力支援，相比身管火炮其部署速度更快、转移更灵活，可在前沿阵地快速构筑发射点位，完成打击后快速撤离规避反火力压制，其膛线切割式炮尾结构、座钣与标准件的快拆连接设计，既降低了生产加工难度，也便于前线班组快速拆解维护，减少战时后勤保障压力。整套结构的三维还原完整呈现了各部件的连接关系、运动行程与装配间隙，可作为军事装备结构研究、战术模拟演示的直观参考，清晰展现了早期曲射支援火炮的设计思路与工程实现逻辑。
