杯式风速测量仪三维结构设计作品

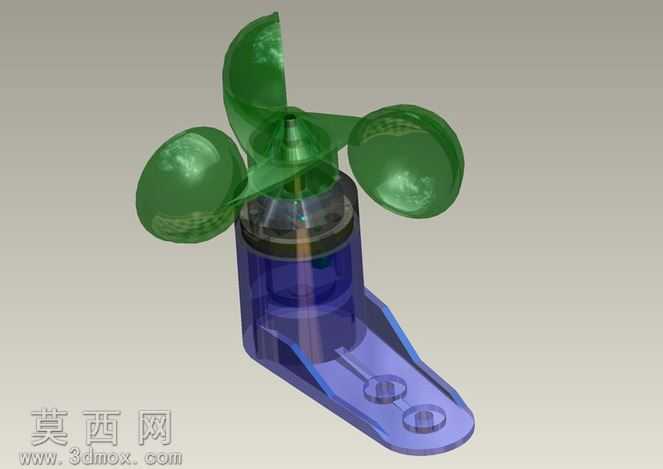

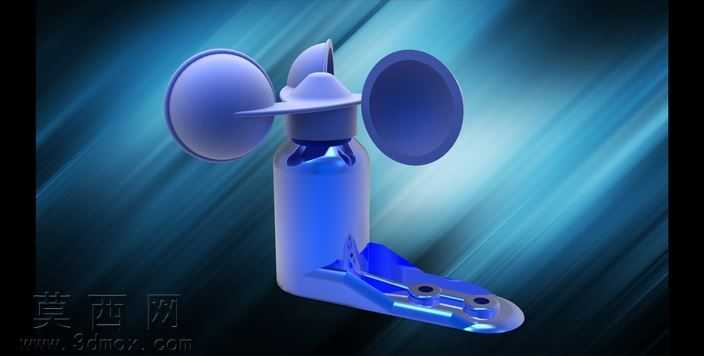

本作品为三杯式风速测量仪的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从核心功能部件入手，先构建三个对称分布的半球形风杯结构，风杯采用等角度120度环形排布设计，建模时严格保证三个风杯的回转半径一致、迎风面角度统一，确保风阻受力均匀，能够精准将空气流动的动能转化为旋转轴的扭矩。风杯与中心转轴的连接支架采用流线型过渡结构，建模时通过曲面放样命令完成支架与风杯、转轴的顺滑衔接，减少不必要的风阻干扰，提升测量灵敏度。中心转轴部分设计为阶梯轴结构，预留了与下部传感模块的装配定位槽，轴体与上部风帽采用一体化建模思路，风帽为圆弧导流造型，可避免雨水、杂物直接落入转轴缝隙，提升户外使用的可靠性。下部的安装基座采用L型折弯结构设计，基座上预留了两个标准螺栓安装孔，可直接固定在气象站支架、监测杆等安装载体上，基座与上部转轴仓的连接部分做了加强筋结构设计，通过筋特征命令生成三角加强结构，提升整体结构的抗风振强度，避免强风环境下结构变形影响测量精度。材质渲染阶段，风杯部分采用半透明磨砂工程塑料材质，调整材质的漫反射、粗糙度参数模拟ASA耐候塑料的质感，基座与转轴部分采用深蓝色哑光工程塑料材质，搭配局部金属质感的安装孔嵌件，渲染时采用侧方冷蓝色环境光，搭配渐变蓝色背景突出产品的科技感与户外仪器属性，同时通过光影效果清晰展现各部件的装配层次与结构轮廓。整体设计遵循气象测量仪器的行业规范，结构紧凑合理，各部件之间的装配间隙预留合理，既满足3D打印手板验证的公差要求，也可直接用于开模生产的结构参考，完整还原了风速仪从风杯感应、转轴传动到基座安装的全链路结构，能够直观展现杯式风速仪的工作原理与结构组成。
