机器人自动焊接工作站转台工装设计

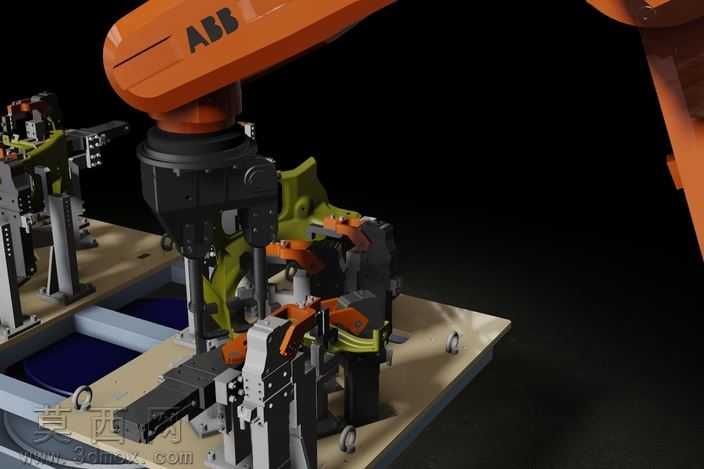

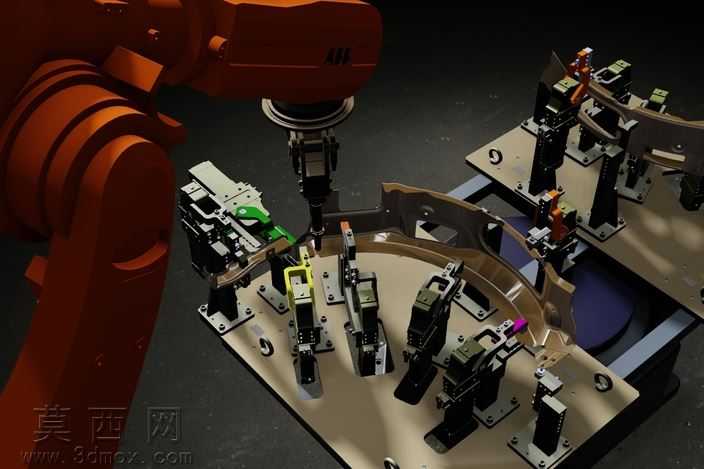

本作品为面向车身焊接工序的自动焊接工作站三维设计方案，核心采用六轴工业机器人搭配可转动工装台的布局形式，完整还原了自动化焊接工位的全流程作业结构。建模阶段严格遵循机械设计装配逻辑，对工作站各组成部件进行1:1比例参数化构建：首先完成六轴工业机器人本体建模，精准还原关节臂的转动副结构、末端焊枪安装接口的定位尺寸，各关节的活动范围参照通用工业机器人参数设置，确保动作模拟符合真实设备的运动逻辑；其次完成转动工装台的结构建模，台面上根据车身焊接件的定位需求，布置了多组模块化定位夹具，包含气动压紧单元、定位销座、支撑块等组件，所有夹具的安装位置均匹配待焊工件的定位基准，转台内部的回转支撑结构、驱动电机安装位也做了精细化还原，可实现工位的回转切换，满足焊接作业时的工件角度调整需求，同时预留人工上下料的安全工位空间。材质与渲染阶段，针对不同部件的物理属性赋予对应材质：工业机器人本体采用工业橙哑光烤漆材质，还原真实设备的漆面质感；工装台面采用硬质阳极氧化铝材质，呈现金属哑光磨砂效果；夹具组件根据功能区分材质，定位销采用高碳钢亮面金属材质，气动元件采用黑色哑光工程塑料搭配金属接头材质，焊枪部分做了焊嘴高温灼烧后的深色做旧效果，提升场景真实感；场景环境采用工业车间深色地面，搭配柔和的顶光与局部补光，突出工作站的结构层次，避免阴影遮挡关键装配细节。设计思路上，整体围绕自动化焊接的高效性与定位精度展开，采用转台双工位布局，机器人在一侧完成焊接作业时，操作人员可在另一侧完成工件上下料，大幅压缩工序等待时间；所有夹具采用模块化设计，可根据不同车型的焊接件快速更换定位组件，提升工作站的适配性；布局时充分考虑机器人的作业半径，确保焊枪可到达工件所有焊接点位，同时预留安全防护空间，避免运动干涉，完整呈现了自动化焊接工位从结构布局到细节设计的全流程三维方案，可作为焊接自动化产线设计的参考案例。
