管材生产加工成套设备三维结构设计

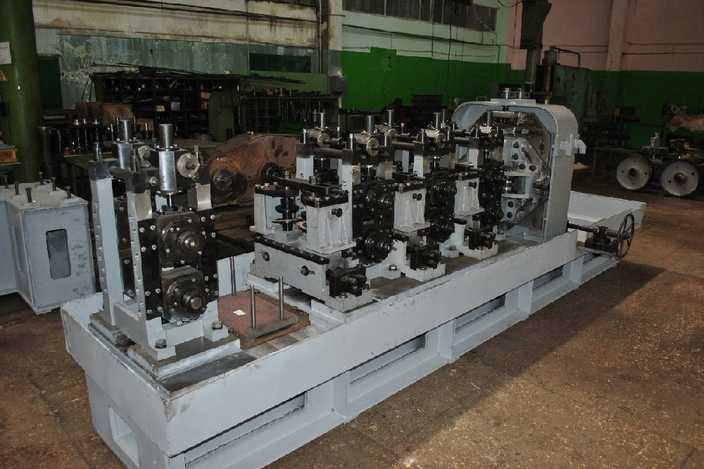

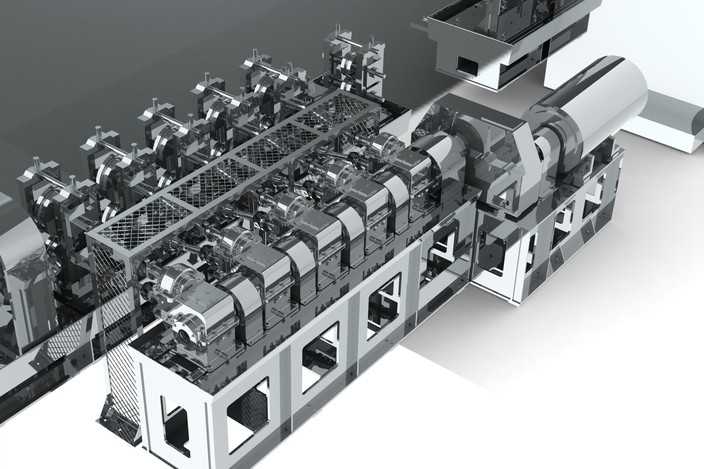

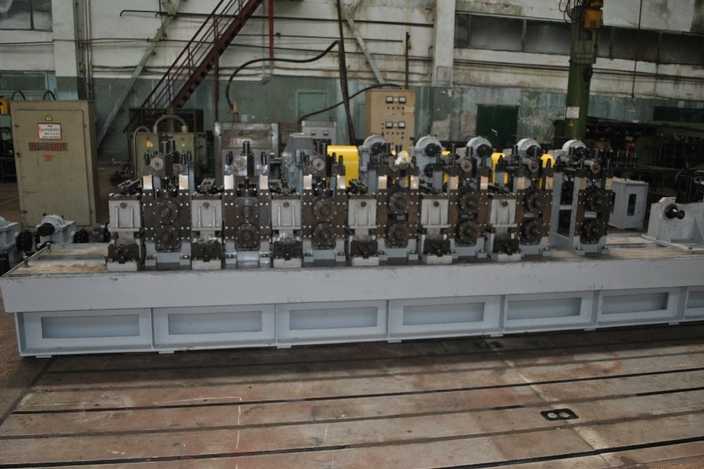

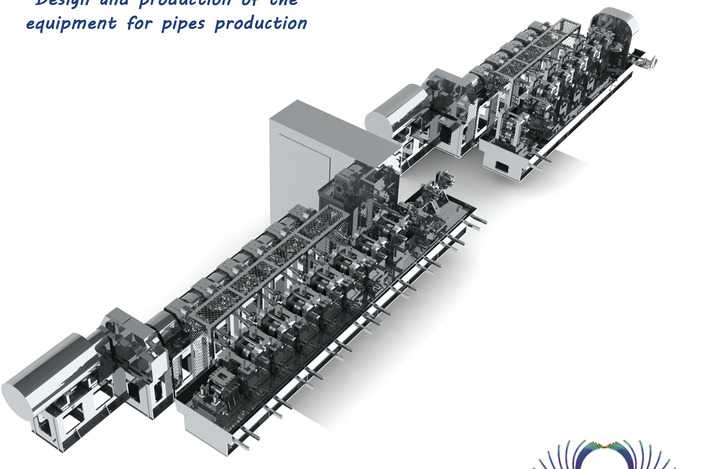

本套三维模型为管材生产加工成套生产线设备，建模过程严格遵循焊管生产的实际工艺逻辑，完整还原了从原料进料到成品管材输出的全流程机械结构。建模阶段采用自底向上的装配思路，先对单组成型辊、钛滚轮、传动模组、焊接执行单元等核心零部件进行独立参数化建模，确保每个零件的尺寸公差、装配间隙符合工业设备的实际设计标准，再按照工艺排布顺序完成整线的总装配合，清晰呈现各工位的衔接关系与空间布局。材质渲染阶段针对设备不同部件的物理属性做了区分处理：设备主体机架采用哑光灰铸铁材质，还原工业铸造件的粗糙金属质感与厚重感；传动辊轴、成型模具等工作面赋予高抛光合金钢材质，体现加工面的光洁度与耐磨属性；电控柜体、防护外罩采用哑光冷轧钢板喷塑材质，区分出结构件与防护件的视觉差异；输送轨道、定位夹具等部件做了金属倒角与边缘圆角处理，还原真实机加工零件的细节特征。结构设计上完整覆盖了焊管生产线的核心功能单元：包括原料开卷送料工位、多组次管材成型辊组、高频焊接执行单元、焊缝打磨整平模组、定径矫直工位、成品定长切割输出单元，每个工位的执行机构都做了可动性结构还原，能够直观演示管材从带钢逐步卷曲成型、焊接闭合、精整定径的完整加工过程。设计思路围绕管材连续化生产的工艺需求展开，整线采用模块化排布设计，各功能工位可根据生产管材的规格参数做对应调整，成型辊组的间距、压下量都预留了参数调整空间，钛滚轮的排布位置符合焊管生产中导向、承托、定型的功能需求，传动系统的布局避开了管材输送的作业路径，既保证设备运行的稳定性，也兼顾了日常维护、易损件更换的操作空间，整体模型结构严谨，细节还原度高，能够清晰展现管材生产设备的机械原理与结构组成。
