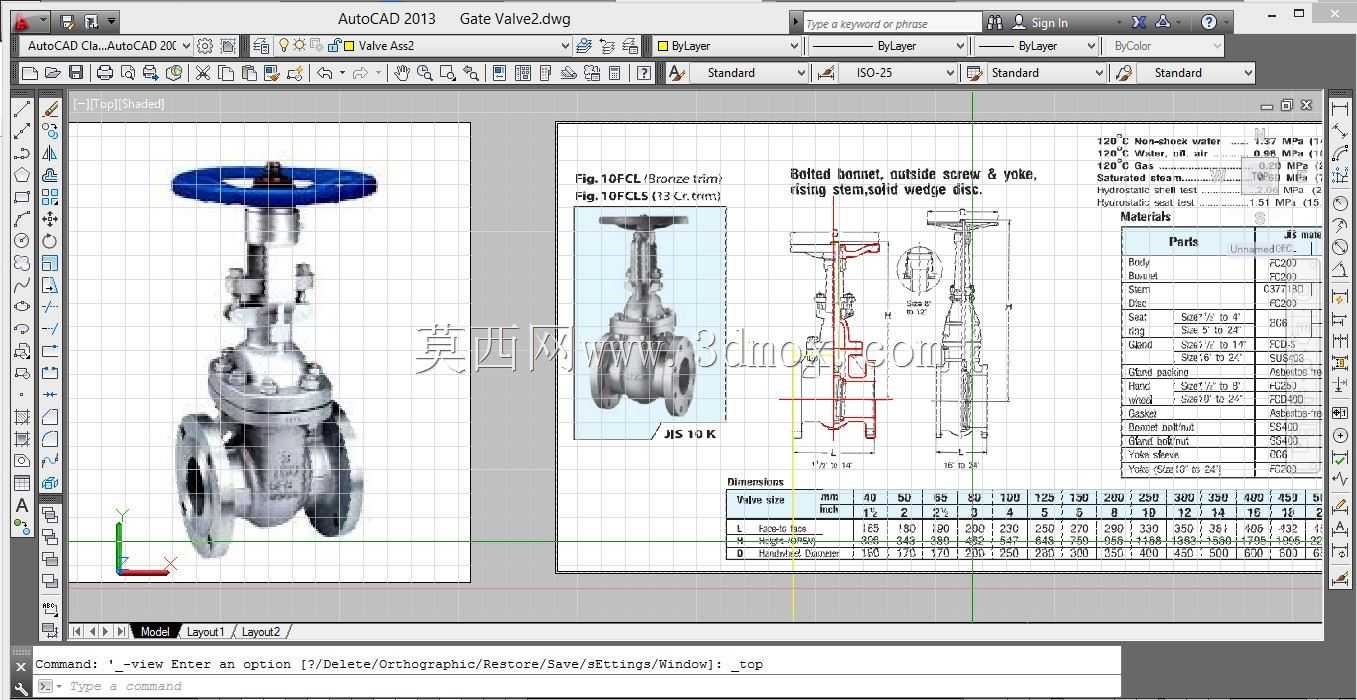

法兰连接明杆楔式单闸板闸阀结构

　　闸板密封面带有5度左右的楔角，关闭时依靠阀杆的轴向推力将闸板压入阀座密封面，依靠楔面的贴合实现密封，相比平行闸板，楔式结构对管路安装时的微小同轴度偏差有一定补偿能力，不会因为管路轻微错位导致密封失效；明杆结构的设计，让阀杆的升降动作完全暴露在阀盖外侧，操作人员可以直接通过阀杆露出的高度判断阀门的开关状态，同时阀杆的螺纹部分不与管路内的输送介质接触，避免介质中的杂质、腐蚀性成分对阀杆螺纹造成磨损或腐蚀，大幅提升阀杆的动作寿命，也方便日常巡检时直接判断阀门工况，不用额外加装开度指示装置。设计过程中，首先确定了阀体的流道为直通式等径结构，全开状态下闸板完全提升至阀盖内部的腔体内，流道内没有任何节流部件，介质流经阀门时的压力损失极小，在石油化工、市政给排水、热力管网、火力发电等行业的流体输送管路系统中，闸阀是应用范围极广的截断类设备，核心作用是在管路检修、工况切换、故障隔离时实现介质的完全通断，正常运行状态下保持全开状态，不适合作为调节流量的节流元件使用，避免闸板长期受介质冲蚀导致密封面磨损泄漏。这款明杆楔式法兰闸阀的设计，首先围绕管路安装的适配性展开，阀体两端采用凸面法兰连接结构，法兰密封面的粗糙度、螺栓孔中心距、法兰厚度均匹配对应压力等级的管路法兰标准，安装时可直接与同规格的管路法兰通过螺栓组紧固，中间加装缠绕式密封垫片即可保证连接部位的密封性能，无需额外加工适配接口，能直接适配现有工业管路的安装布局。从功能特性来看，这款闸阀采用楔式单闸板结构，

　　不会出现明显的紊流、压损问题，适合长距离输送管路的使用需求，减少输送过程中的动力损耗。阀体的中腔采用螺栓连接的阀盖结构，中法兰处加装密封垫片，方便后期拆解检修更换内部密封件，不用将整个阀体从管路上切割下来，降低后期维护的工作量。阀杆与阀盖之间采用填料密封结构，填料选用柔性石墨材质，适配高温、高压、腐蚀性介质的使用场景，通过填料压盖的螺栓压紧力调整填料的抱紧力，既保证阀杆转动升降时不会出现介质外漏，也不会因为抱紧力过大导致阀杆动作卡涩。手轮采用顶部安装的结构，手轮直径经过扭矩核算，操作人员无需借助加力杆，仅靠手动旋转即可实现阀门的开关动作，手轮与阀杆通过键连接固定，不会出现打滑问题，手轮表面做防滑处理，沾有油污、水渍时也能稳定操作。

　　安装边界方面，这款闸阀的结构长度、法兰端面距、手轮全开时的最大高度、手轮旋转直径都经过严格核算，安装时需要预留足够的操作空间，尤其是手轮上方要预留出阀杆全开时的伸出空间，侧面要预留手轮旋转的操作空间，不能将阀门安装在紧贴墙面、其他设备的位置，避免后期操作、检修时没有足够的作业空间。同时阀门的安装方向没有强制要求，但考虑到检修便利性，通常建议介质流向与阀体上标注的箭头方向一致，避免中腔长期积存介质杂质影响密封性能。在结构细节设计上，闸板的两个密封面都堆焊硬质合金，提升密封面的耐磨、耐冲蚀性能，即使长期在带杂质的介质工况下使用，也能保证密封面的使用寿命；阀座与阀体采用螺纹连接加密封焊的结构，不会因为介质长期冲刷导致阀座松动脱落；

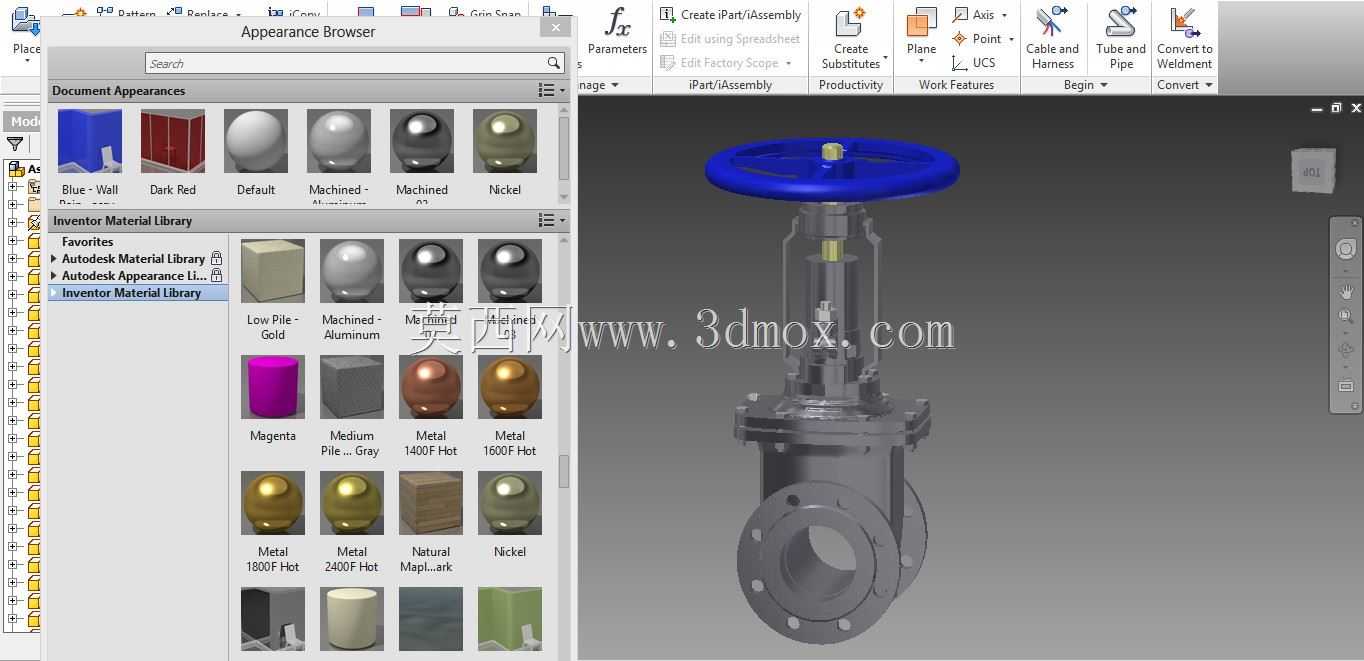

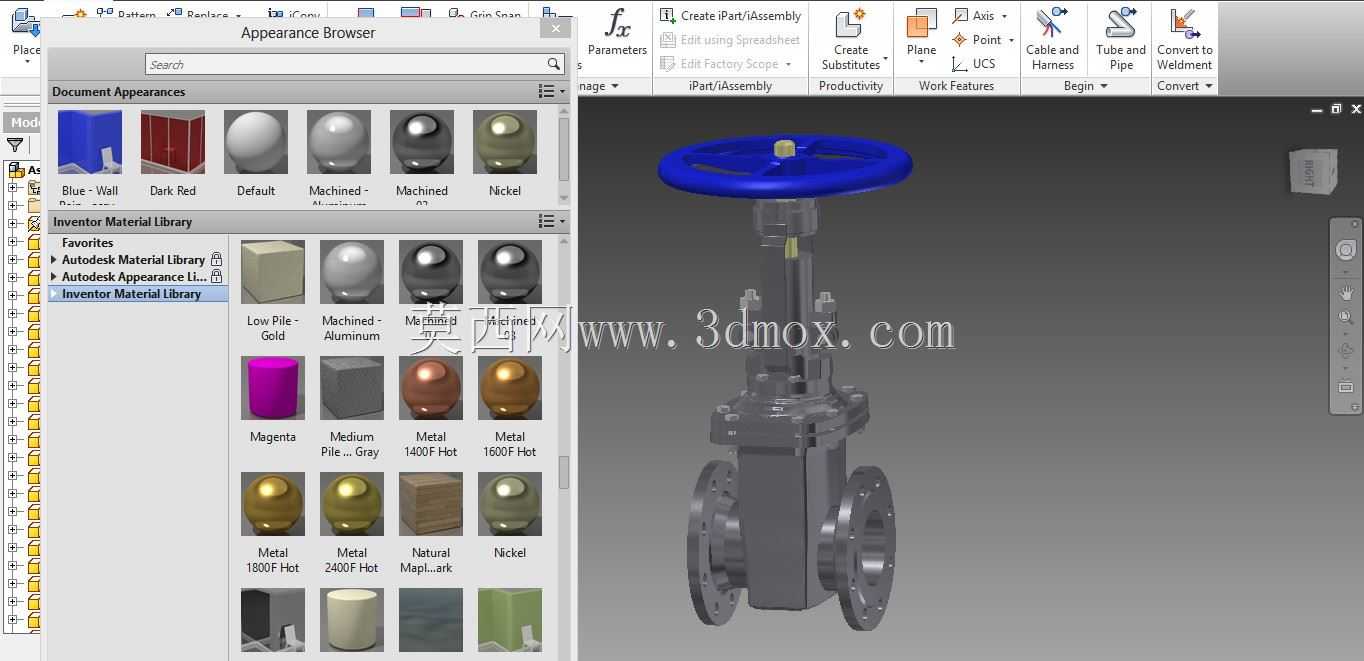

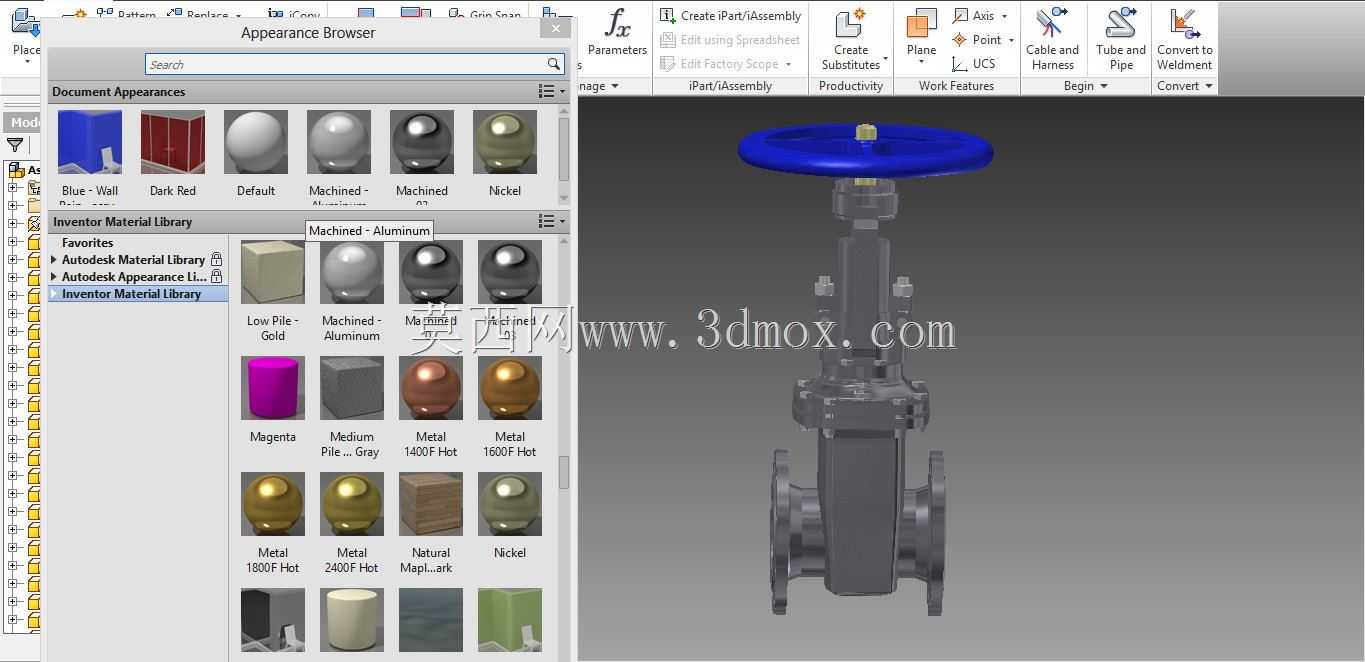

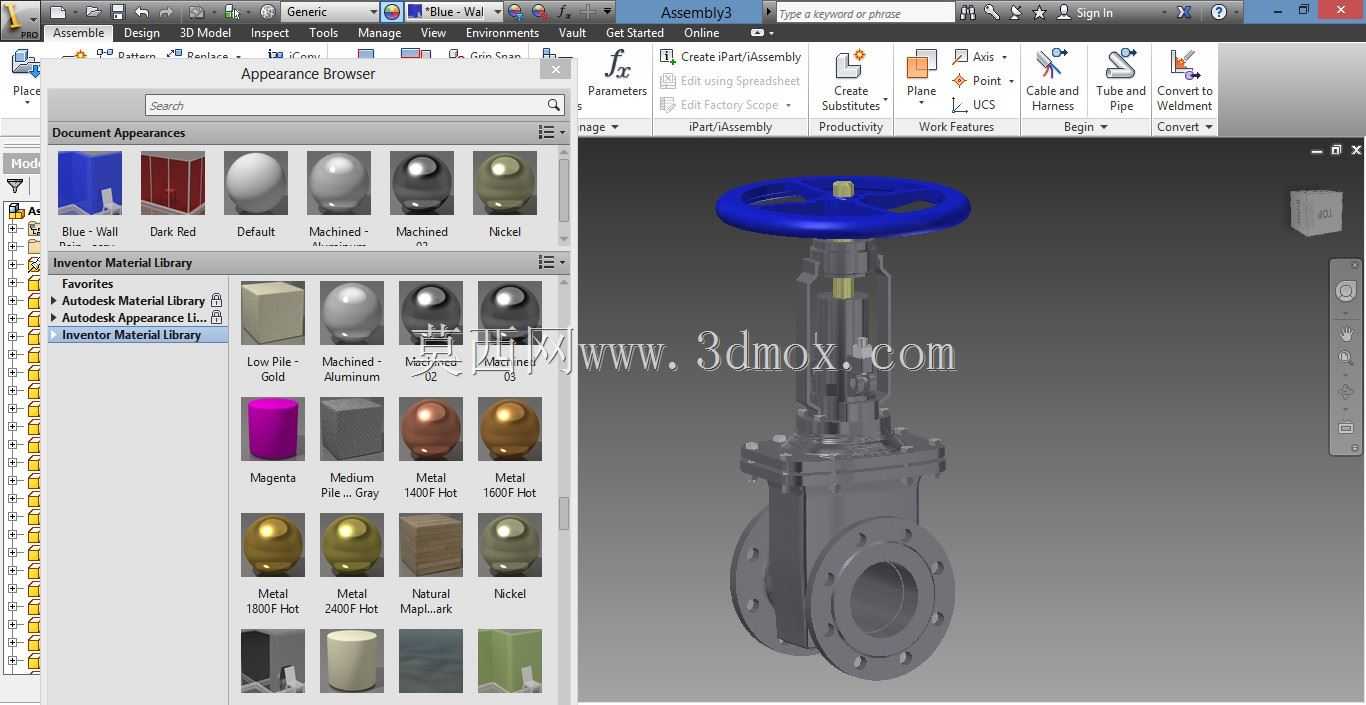

　　阀杆螺母采用铜合金材质，与钢制阀杆配合时摩擦系数小，动作顺畅，不会出现咬合卡涩的问题，同时阀杆螺母安装在手轮下方的支架内，磨损后可以直接拆解更换，不用更换整个阀杆部件。针对不同工况的使用需求，这款闸阀的阀体、闸板、阀杆材质可根据输送介质的特性选择，常规水、油品工况选用铸不锈钢材质，腐蚀性介质工况可选用更高等级的耐蚀合金，密封垫片、填料的材质也可根据介质温度、压力参数做对应调整，保证不同工况下的密封可靠性。在实际工程应用中，这类闸阀通常安装在管路的主干线截断位置、设备进出口的隔离位置，比如水泵进出口、换热器进出口、储罐进出口等位置，方便设备检修时将设备与主管路完全隔离，保证检修作业的安全。需要注意的是，这类闸阀不能在半开半关状态下长期使用，因为半开状态下介质会从闸板与阀座的缝隙处高速流过，长期冲蚀会导致密封面出现沟槽、凹坑，最终导致阀门关闭时无法实现有效密封，出现内漏问题。建模过程中，所有配合面的公差都按照机械设计手册的要求做了对应设置，比如阀杆与填料函的配合间隙、闸板与阀座导轨的配合间隙、阀杆与阀杆螺母的配合公差，都符合实际加工装配的要求，模型的所有特征都完全还原实际产品的结构，没有做简化处理，可直接用于管路布局的干涉检查、安装模拟、教学演示等场景，帮助设计人员在管路设计阶段提前确认阀门的安装空间、连接尺寸是否匹配，避免现场安装时出现尺寸不匹配、空间不足的问题。
