汽车轮毂轮辐结构三维数模设计

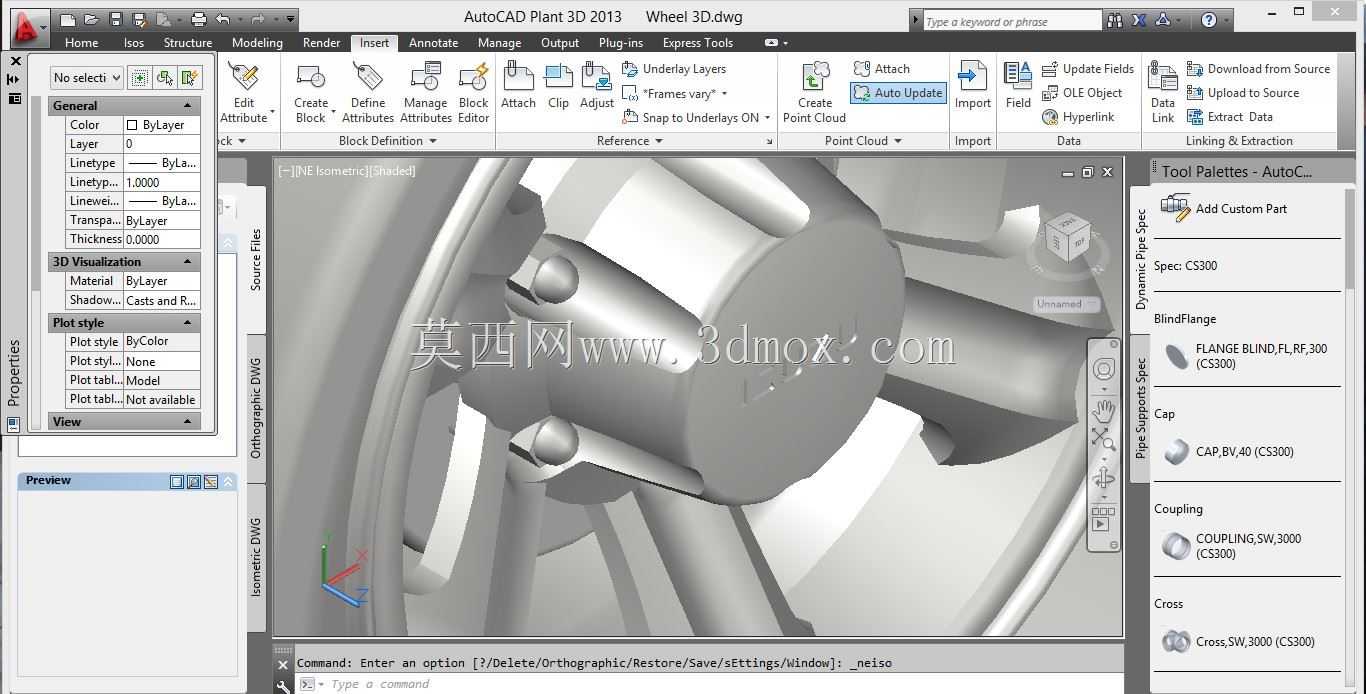

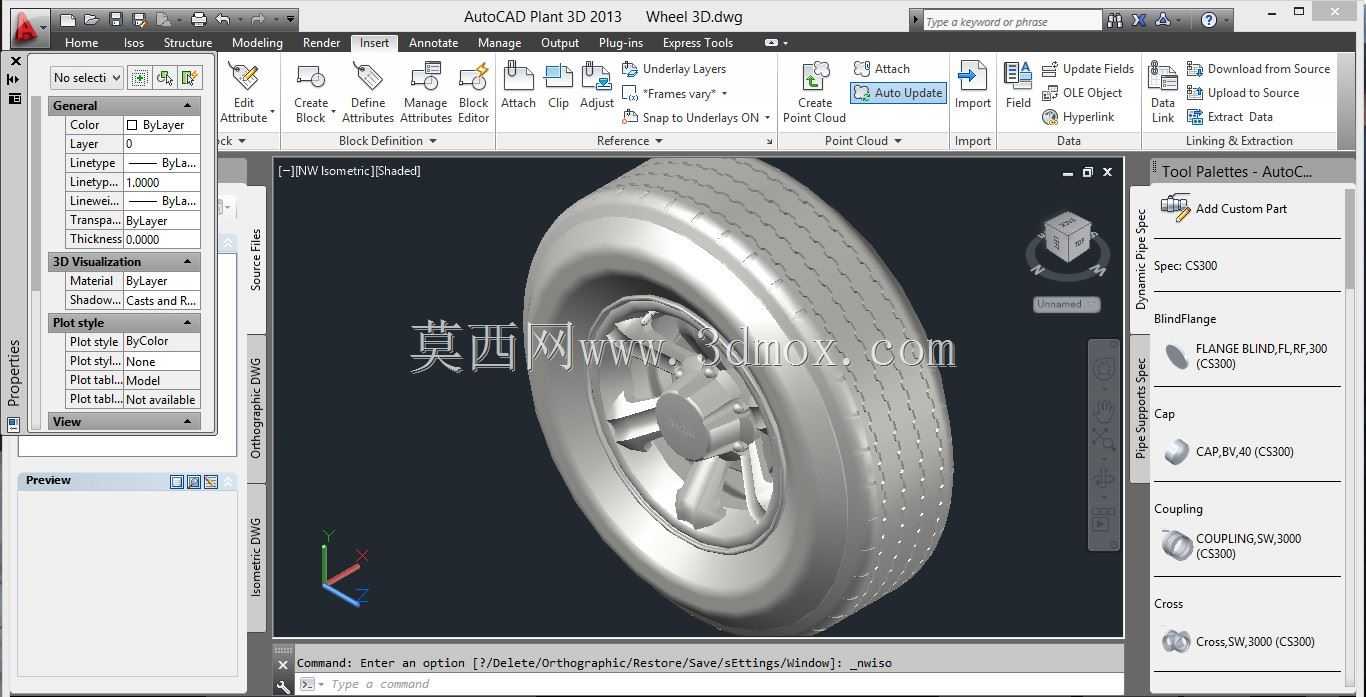

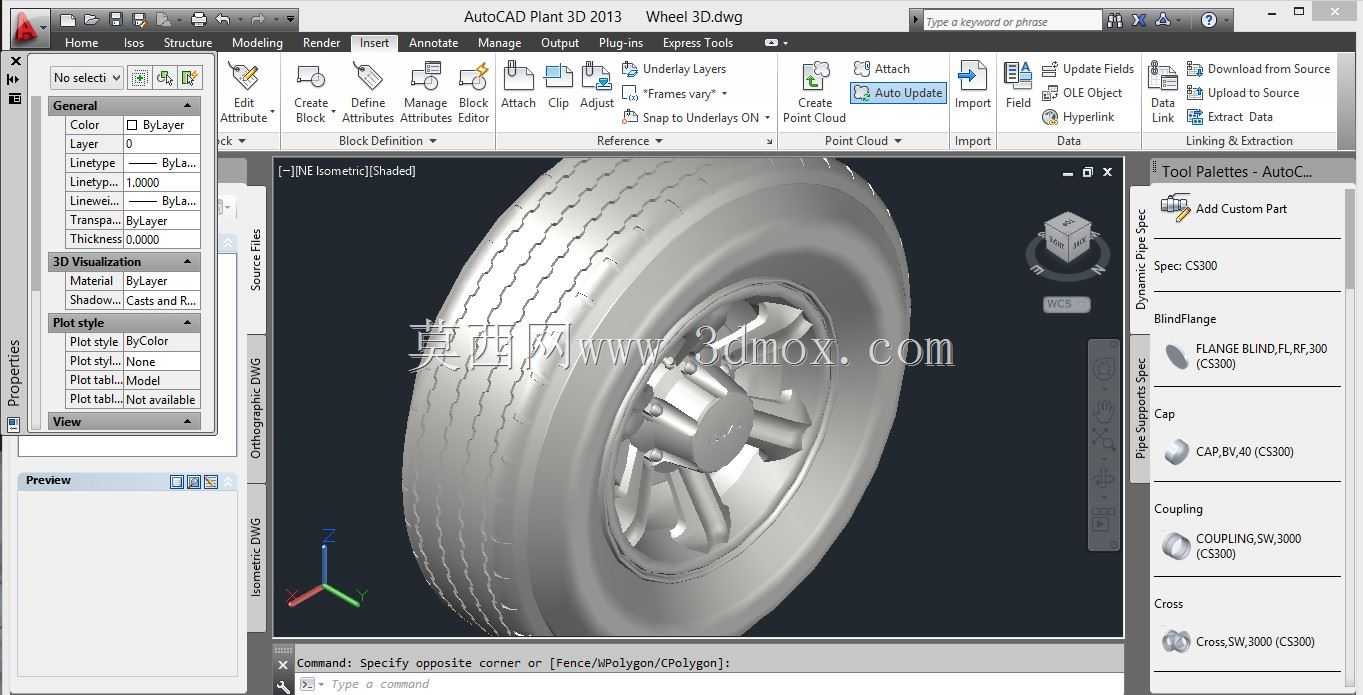

　　在商用车与乘用车的底盘行走系统设计中，车轮作为直接承接车身载荷、传递动力扭矩、缓冲路面冲击的核心部件，其结构合理性直接决定整车行驶安全性、NVH表现与燃油经济性。本次呈现的车轮结构数模，完整还原了量产车轮的全部细节特征，覆盖从轮辋安装边到轮毂轴承配合位的全尺寸结构，可直接用于底盘总装匹配、运动干涉校核、有限元强度仿真等工程场景。

　　从实际应用场景来看，该车轮结构适配常规铺装路面行驶的乘用车型，轮辐采用多辐条式承力布局，每根辐条的截面从轮毂中心向外呈渐变式设计，靠近轴承安装位的辐条根部做了加厚圆弧过渡，避免应力集中导致的疲劳断裂——这一设计细节是经过多轮台架疲劳试验验证的，常规直角过渡的辐条根部在径向冲击载荷下，应力集中系数会达到圆弧过渡结构的2.7倍，很容易在十万公里级的耐久测试中出现辐条开裂问题。轮辋部分的胎圈座角度、凸缘宽度完全符合国标机动车轮辋规格要求，和常规真空胎的配合间隙控制在工程允许的公差范围内，不会出现轮胎装配后漏气、行驶中脱圈的风险。

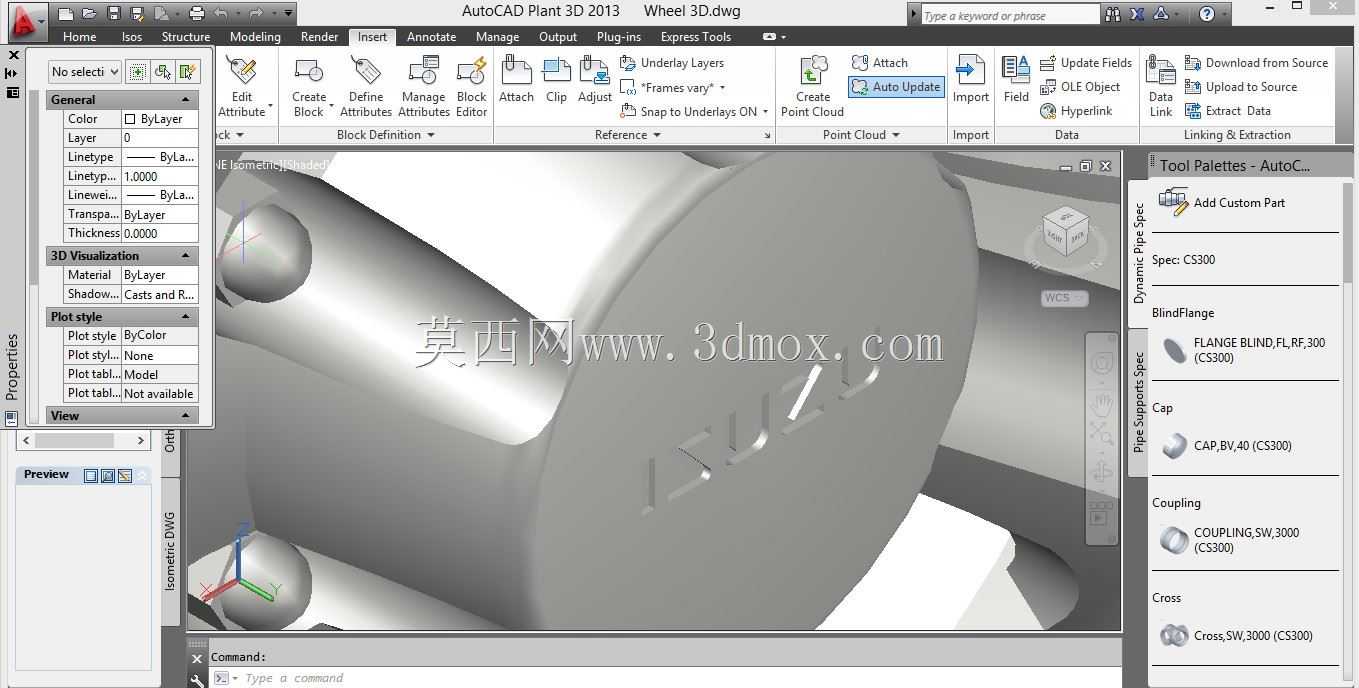

　　设计思路上，该结构没有盲目追求轻量化而牺牲结构强度，而是在辐条背面预留了机加工减重窝的位置，在量产阶段可以通过铣削加工去除非承力区域的多余材料，相比同尺寸的铸铁车轮可减重15%左右，同时辐条的排布角度经过动平衡优化，初始不平衡量控制在5g以内，减少后期装配时的平衡块粘贴量，降低高速行驶时的车轮抖动概率。轮毂中心的轴承配合孔采用阶梯式设计，分别对应内轴承、外轴承的安装位，配合公差选择基孔制的过渡配合，既保证轴承压装后的定位精度，又避免过盈量过大导致的轴承内圈变形、运转卡滞问题。中心孔周围的螺栓孔分布圆直径严格匹配对应车型的轮毂法兰参数，螺栓孔端面做了锪平处理，保证车轮螺栓拧紧后端面贴合率达到90%以上，避免行驶中螺栓松动引发的安全事故。

　　安装边界方面，该车轮的轮辋偏距、中心孔直径、螺栓孔数与PCD值均对应主流A级乘用车的底盘参数，装车后车轮外端面与翼子板的齐平度误差控制在3mm以内，不会出现轮胎蹭翼子板、轮距异常变化的问题。轮辐内侧预留了刹车卡钳的避让空间，即使装配大尺寸浮动式刹车卡钳，在车轮最大转向角度下也不会出现卡钳与辐条剐蹭的情况，同时轮辐的通风间隙经过气流走向优化，车辆行驶时的迎面风可以顺着辐条间隙直接吹向刹车盘表面，带走制动过程中产生的热量，避免长距离下坡时刹车热衰减导致的制动距离变长问题。

　　从结构细节来看，轮辋上的气门嘴安装孔位置做了加厚处理，避免安装气门嘴时孔边开裂，同时气门嘴孔的位置避开了辐条的遮挡，后期充气、胎压监测模块安装时不需要额外调整车轮角度，维修便利性更好。轮辋的轮缘部分做了卷边强化处理，在车辆高速过压到路肩时，卷边结构可以分散冲击力，避免轮缘变形导致的轮胎密封失效。整个车轮的壁厚分布经过拓扑优化，承力路径上的材料厚度保持在6-8mm，非承力区域的壁厚控制在3.5-4mm，在满足1200kg单轮额定载荷的强度要求下，尽可能降低旋转惯量，提升车辆的加速响应性，同时减少簧下质量，改善悬架的滤震表现。
