带手拉葫芦的门式人字起重吊架

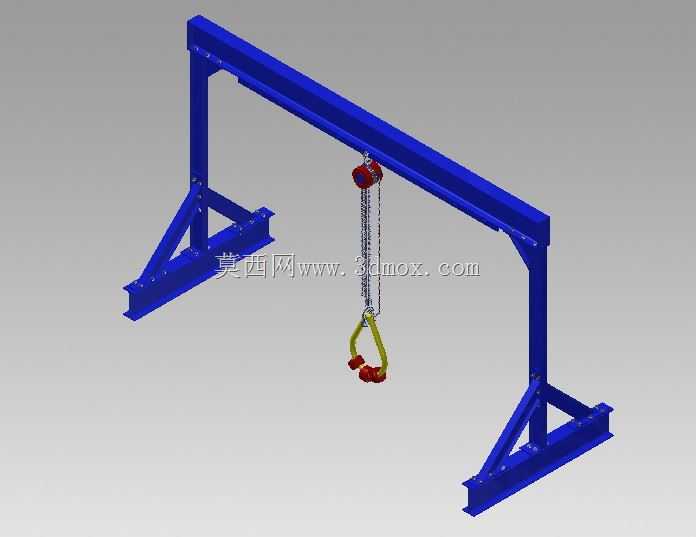

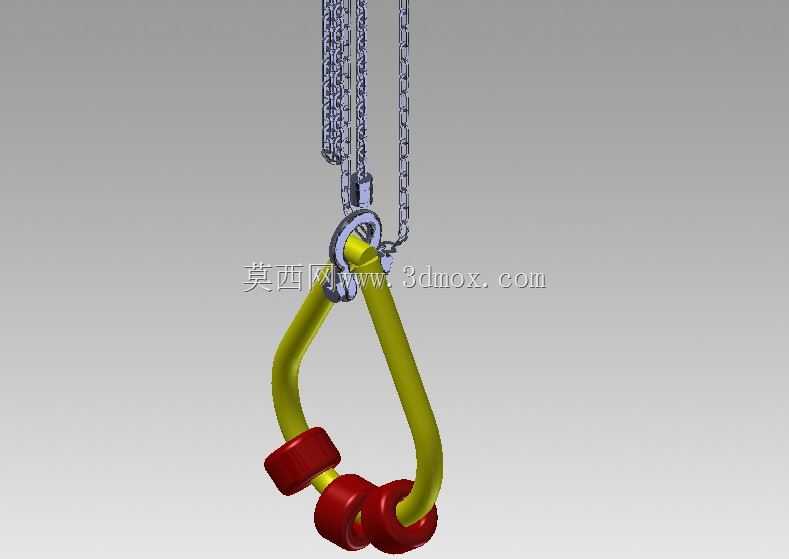

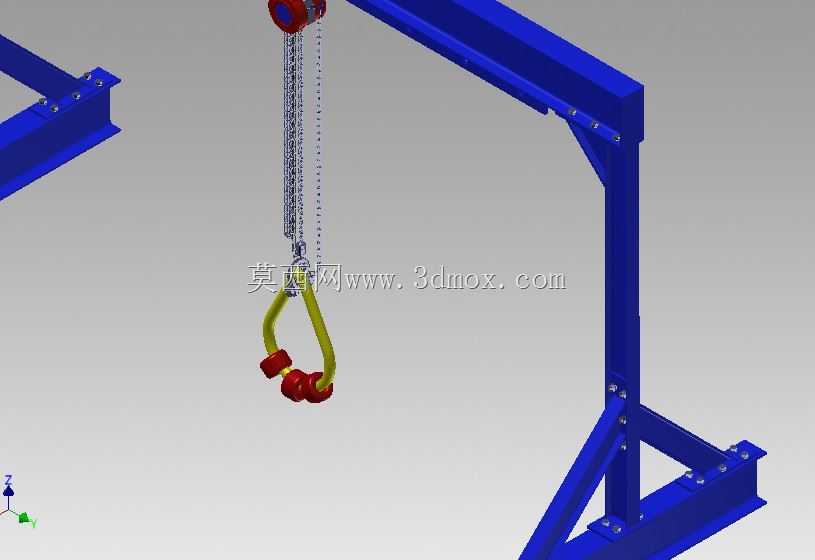

这款带链滑车的人字起重吊架，是面向车间内零散重物吊装、设备检修移位、轻型工件转运场景设计的简易起重工装，广泛适配机械加工车间、设备维修站点、仓储货场的小吨位起重作业需求，可在无大型行吊覆盖的区域，完成1吨以内重物的垂直起吊与短距离横向移位作业，弥补固定起重设备覆盖范围不足的短板。整套设备采用对称式人字支腿搭配横向主梁的门式结构，两侧支腿底部设计有带安装孔的平底支撑座，可直接通过膨胀螺栓固定在硬化混凝土地面，也可搭配行走轮组改装为移动款吊架，适配不同作业场景的灵活使用需求。支腿与主梁之间采用三角形加强筋板做焊接加固，在支腿内侧斜向布置加强肋，抵消起吊时主梁产生的下挠弯矩与支腿受到的侧向分力，避免重载状态下结构出现形变失稳。主梁采用标准H型钢裁切加工，梁体下翼缘面作为手拉葫芦的行走轨道，葫芦可沿主梁长度方向顺畅滑动，覆盖主梁跨度范围内的所有吊装点位，无需反复调整吊架安装位置即可完成作业范围内的重物对位。配套的链滑车采用手拉链条驱动，起升链条末端搭配双钩式吊具，可直接吊挂工件吊耳或搭配吊装带使用，起升过程平稳无卡顿，自带止逆棘爪结构可在任意起升高度锁止，防止重物意外下坠引发安全事故。设计阶段充分考虑了现场安装的便捷性，主梁与支腿之间采用法兰螺栓连接，无需现场焊接作业，普通工人借助常规扳手即可完成整机组装，拆解后可方便转运至不同作业场地重复使用。结构尺寸设计充分兼顾作业覆盖范围与结构稳定性，主梁跨度适配常规车间内设备摆放间距，支腿高度满足常见中小型设备的起升高度需求，底部支撑座的安装孔位间距符合常规地面固定的施工标准，安装时无需对地面做特殊改造，仅需保证支撑面水平硬化即可满足承重要求。整套结构无复杂电控或液压部件，日常维护仅需定期检查连接螺栓紧固度、葫芦链条润滑状态即可，维护成本极低，非常适合零散、小频次的起重作业场景使用，相比大型起重设备投入成本更低，使用灵活度更高。
