槽式覆膜压合加工设备三维结构设计

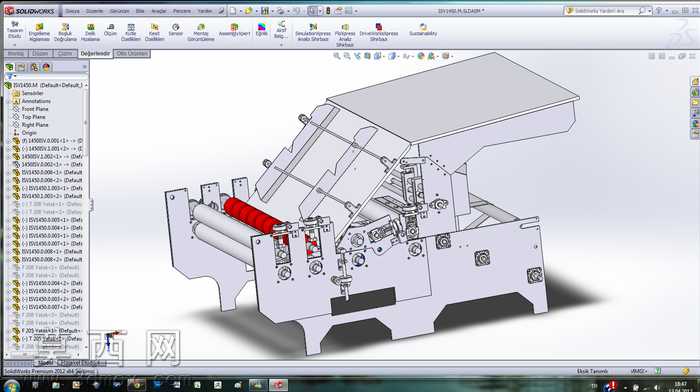

本作品为槽式覆膜压合加工设备的三维结构设计，全程在SolidWorks环境下完成全参数化建模，建模过程遵循机械设计的装配逻辑，按照从核心功能组件到外围支撑结构的顺序逐步搭建，确保各部件间的装配约束准确，无干涉错位问题。模型构建阶段，首先完成一体式铸造机架的建模，机架底部设计有对称的支撑脚结构，预留了设备安装固定的螺栓孔位，机架主体采用加厚钣金折弯与焊接结合的结构设计，建模时还原了板材的折弯圆角、焊接让位槽以及安装定位凸台等细节，保证机架结构的强度表现符合工业设备的承重要求。核心作业组件部分，分别完成了进料导向斜槽、红色包胶压合辊组、多组传动导向辊、可调式压合座、上盖防护导流结构的独立建模，其中压合辊表面做了包胶材质的纹理区分，辊体两端的轴承安装位、传动齿轮啮合位都按照标准机械件尺寸做了精确还原，各辊组的平行度在装配约束中做了严格限定，避免出现压合受力不均的问题。设备侧面的传动连杆、调节旋钮、锁紧螺栓、定位销等小尺寸零部件也逐一完成建模，还原了螺纹结构、防滑滚花等细节特征，各调节部件的活动行程在装配体中做了限位约束，可直观展示设备的压合间隙调节、进料导向角度调节的动作逻辑。材质与渲染表现上，对不同部件做了明确的材质区分：机架主体赋予磨砂金属漆材质，压合辊赋予红色橡胶材质，传动辊赋予抛光不锈钢材质，调节紧固件赋予镀锌金属材质，上盖导流结构赋予浅灰色钣金材质，渲染时添加了柔和的环境光与部件投影，清晰展现各组件的装配层次与结构关系。设计思路上，该设备针对带槽型结构的工件覆膜压合工序开发，进料斜槽的倾斜角度经过适配优化，可引导待加工工件平稳进入压合工位，多辊组递进式压合结构可保证覆膜与工件表面贴合无气泡，侧面的多组调节机构可适配不同厚度的加工物料，整体结构紧凑，传动路径简洁，可直接用于设备方案演示、结构优化改进以及生产加工的参考依据，模型各部件均可单独导出用于工程图生成与BOM清单统计。
