食品生产线用螺旋溜槽大容量包结构

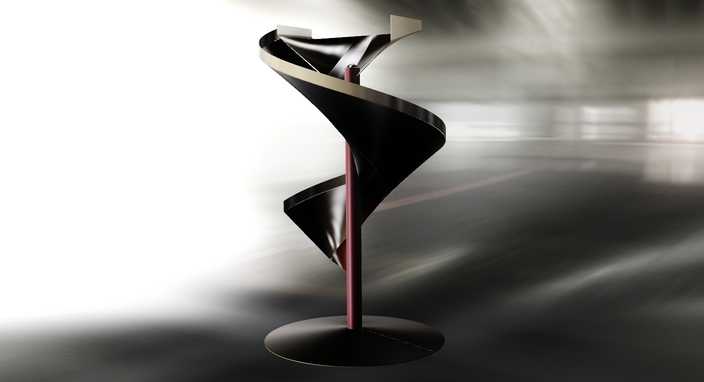

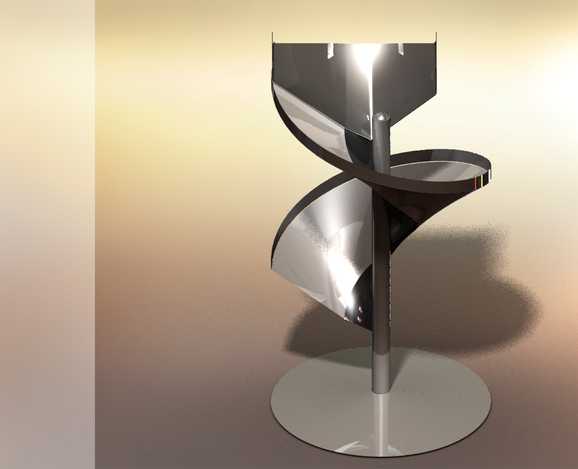

本模型采用SolidWorks进行全参数化三维建模，整体围绕食品包装生产线的物料分流需求展开设计，核心结构由立式支撑立柱、螺旋导流溜槽、圆形稳定底座三部分组成。建模过程中首先完成中心支撑立柱的参数绘制，采用等直径圆棒特征搭配底部圆形底座的拉伸凸台特征，保证整体结构的支撑稳定性，底座直径经过参数校核，可匹配常规生产线的安装固定需求，避免设备运行过程中出现晃动偏移。螺旋溜槽部分采用螺旋线扫描特征生成主体曲面，通过调整螺旋线的导程、圈数与截面宽度，适配食品包装环节的物料下落速度，溜槽表面做平滑过渡处理，无尖锐棱角与凸起结构，避免物料输送过程中出现卡滞、破损问题，同时螺旋结构的曲率经过反复调整，可让包装物料沿螺旋面匀速滑落，实现生产线故障时的物料分流缓存，或是平衡前后段包装线的运行速度差，让后端包装工序能够追上前端生产节奏。渲染阶段采用金属质感材质赋予溜槽主体，模拟不锈钢食品级设备的表面质感，支撑立柱采用哑光金属红材质做区分，底座采用哑光黑金属材质提升视觉稳重感，场景搭配柔和的影棚环境光，添加适度的反射与阴影效果，清晰展现螺旋溜槽的曲面流畅度与结构层次。设计思路上充分考虑食品加工场景的使用需求，整体结构无卫生死角，溜槽表面光滑易清洁，大容量的螺旋缓存空间可容纳一定数量的待包装物料，无需额外增设缓存料斗即可实现生产线的节奏调节，各部件之间采用可拆卸的装配约束，支撑立柱与溜槽、底座之间可完成快速拆装，方便后续的设备维护与部件更换，模型同时导出STEP与IGES通用格式，可适配多数三维软件的编辑修改需求，能够直接用于食品包装生产线的方案布局演示、结构优化参考以及非标设备的设计改型。
