可折叠式吸塑包装对位作业装置结构

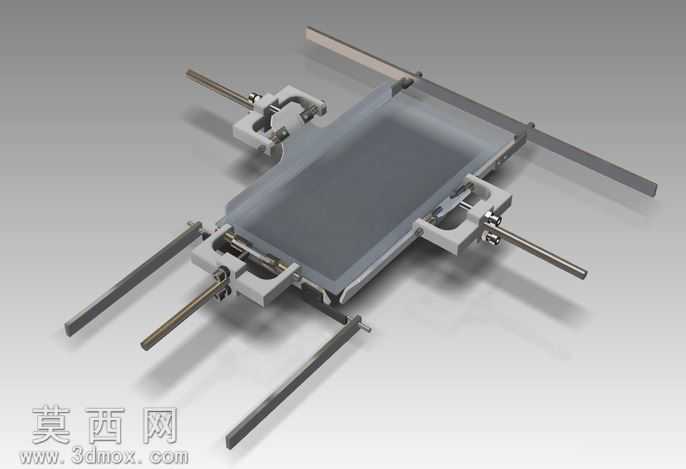

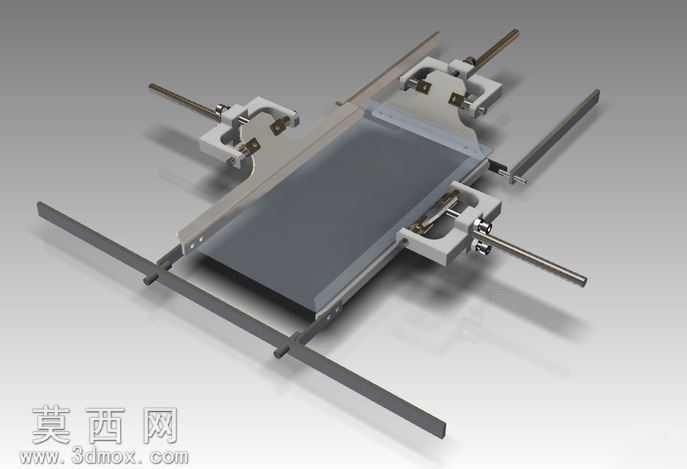

本作品为面向吸塑泡壳包装工序设计的可折叠对位作业装置，整体采用三维参数化建模完成全结构搭建，建模过程中对各运动副、装配间隙进行了精准约束，确保各部件的运动逻辑符合实际生产作业需求。模型渲染阶段采用哑光金属材质搭配工程塑料质感，对导轨、夹爪、调节螺杆等核心部件做了细节质感处理，清晰呈现装置的结构层次与部件特征。装置主体以平行双导轨作为承载基础，导轨上对称布置三组可调节定位夹座，夹座通过锁紧螺栓与导轨实现位置固定，可根据不同尺寸的吸塑包装产品调整夹持间距，适配多规格泡壳与纸卡的对位需求；每组夹座集成了横向调节螺杆与纵向压持结构，螺杆采用细牙螺纹设计，可实现对位过程中的微调操作，保证吸塑泡壳与包装内衬的对齐精度，避免封装过程中出现错位、偏斜问题。装置的折叠结构设计在夹座的翻转连接部位，非作业状态下可将夹座沿铰接点翻转收合，大幅缩小装置的存放占用空间，适配小批量多品类的包装作业场景切换需求。设计过程中优先考虑了作业操作的便捷性，所有调节部位均设置在操作人员易触及的位置，夹头部位采用软质接触垫设计，避免夹持过程中刮花吸塑包装表面，保证成品外观质量。建模时对所有部件做了工程化倒角处理，去除尖锐棱角符合生产作业的安全要求，各连接部位的紧固件、铰接轴均按照通用五金件标准建模，确保模型可直接对接生产加工环节，无需二次调整结构尺寸。整体结构兼顾了定位精度、操作便捷性与空间收纳需求，可作为吸塑包装工序的手工对位工装，也可作为自动化包装线的前端对位模块进行拓展适配。
