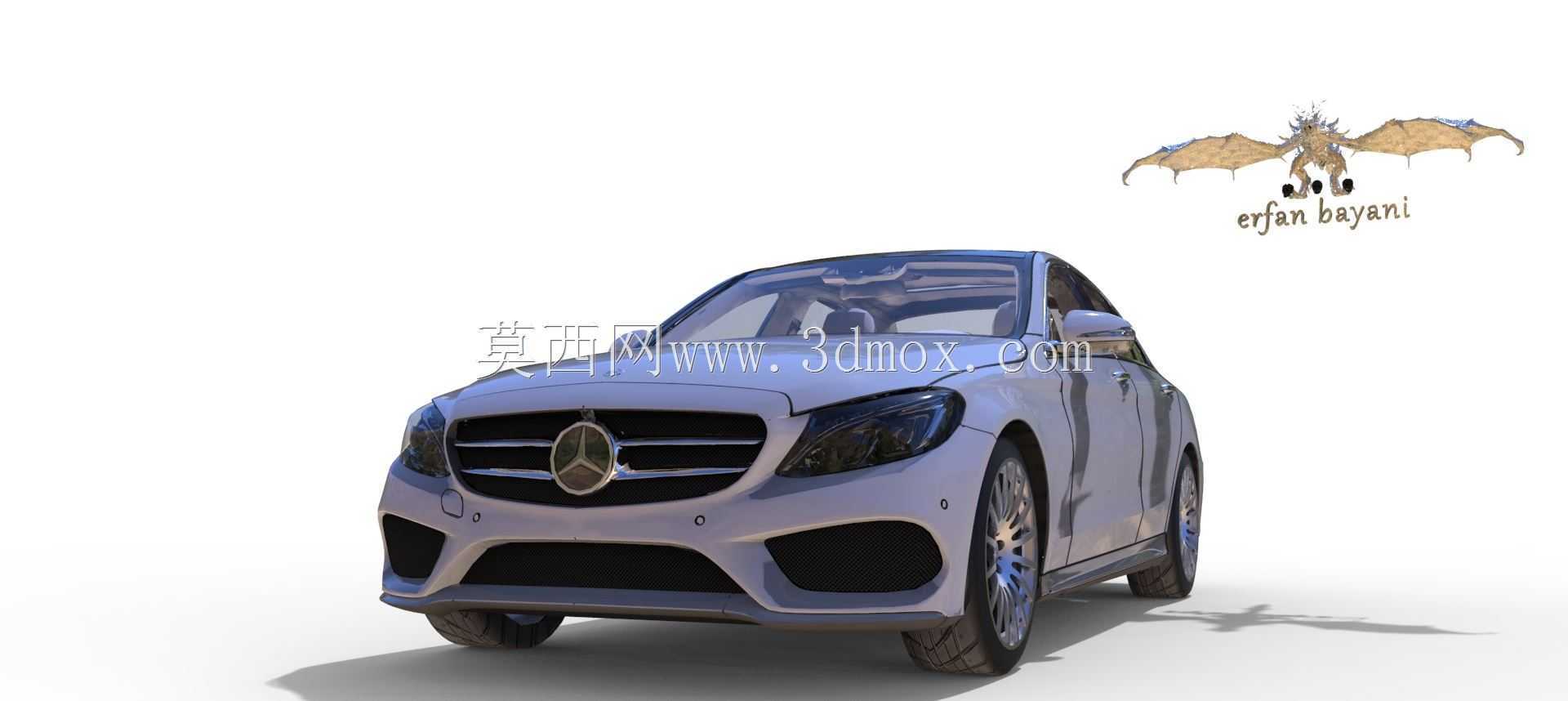

梅赛德斯奔驰C250乘用轿车外观结构

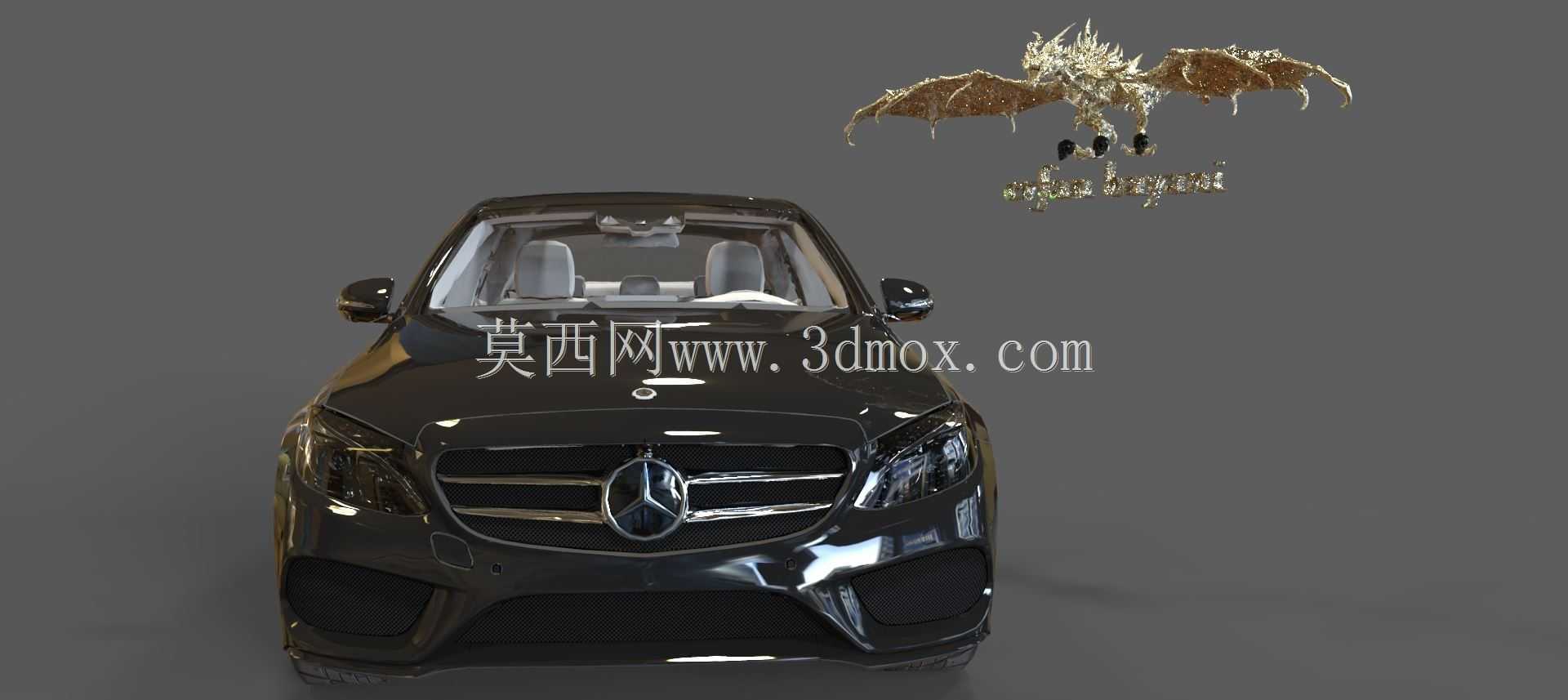

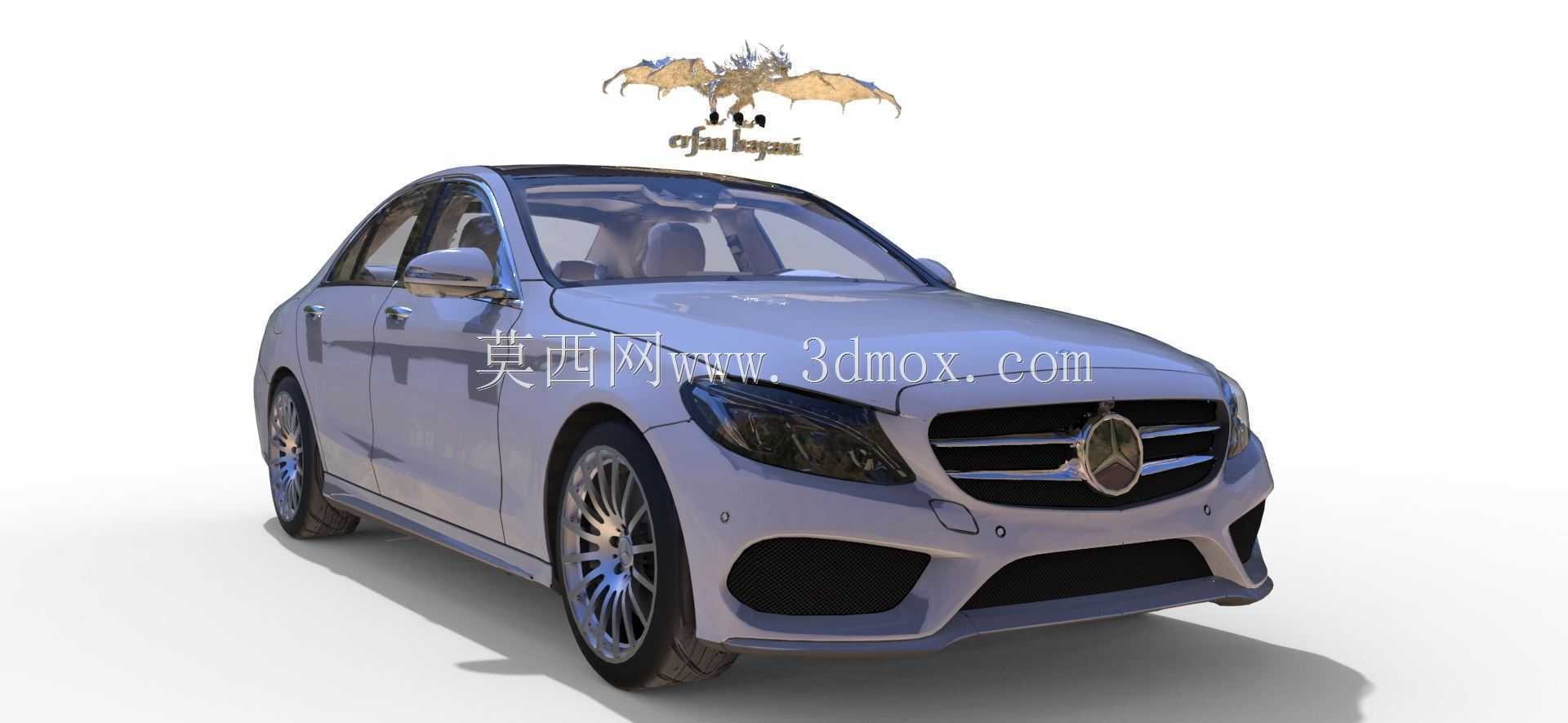

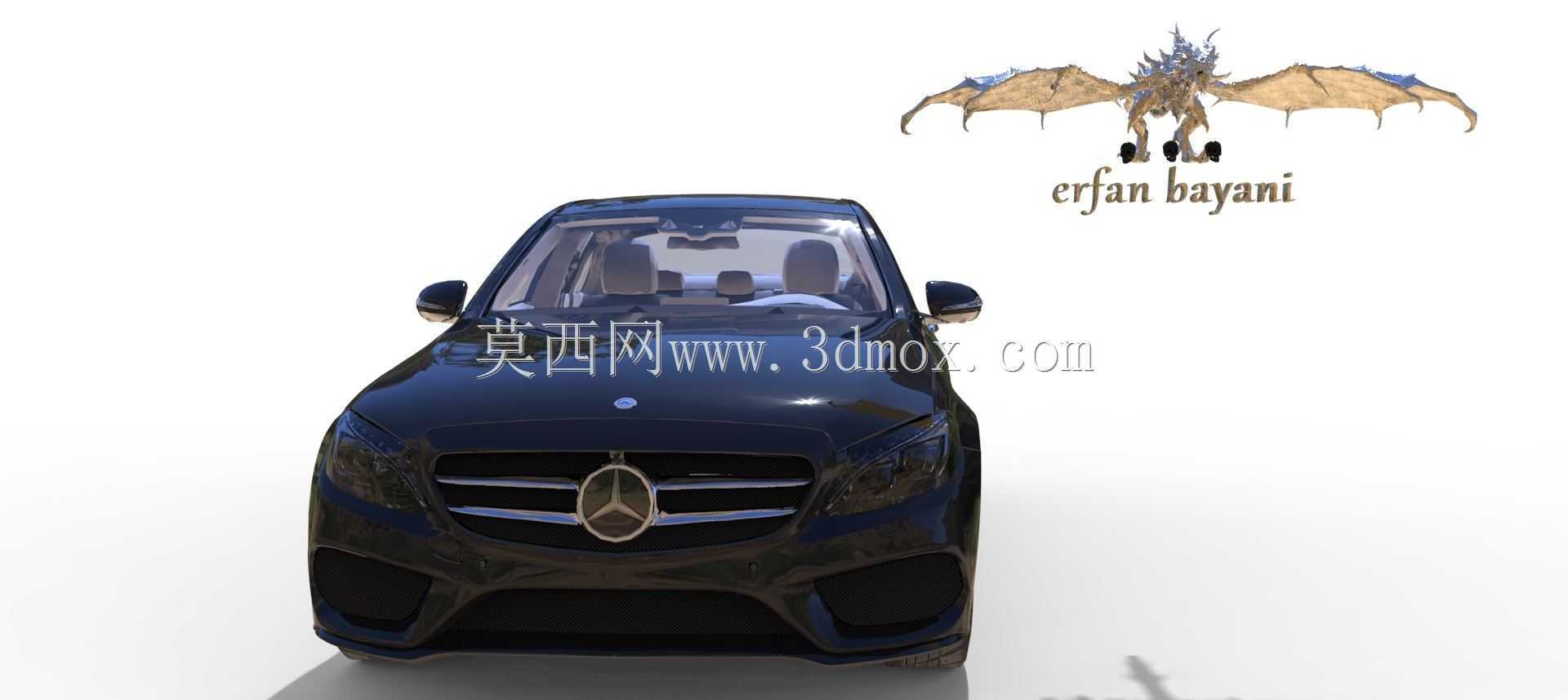

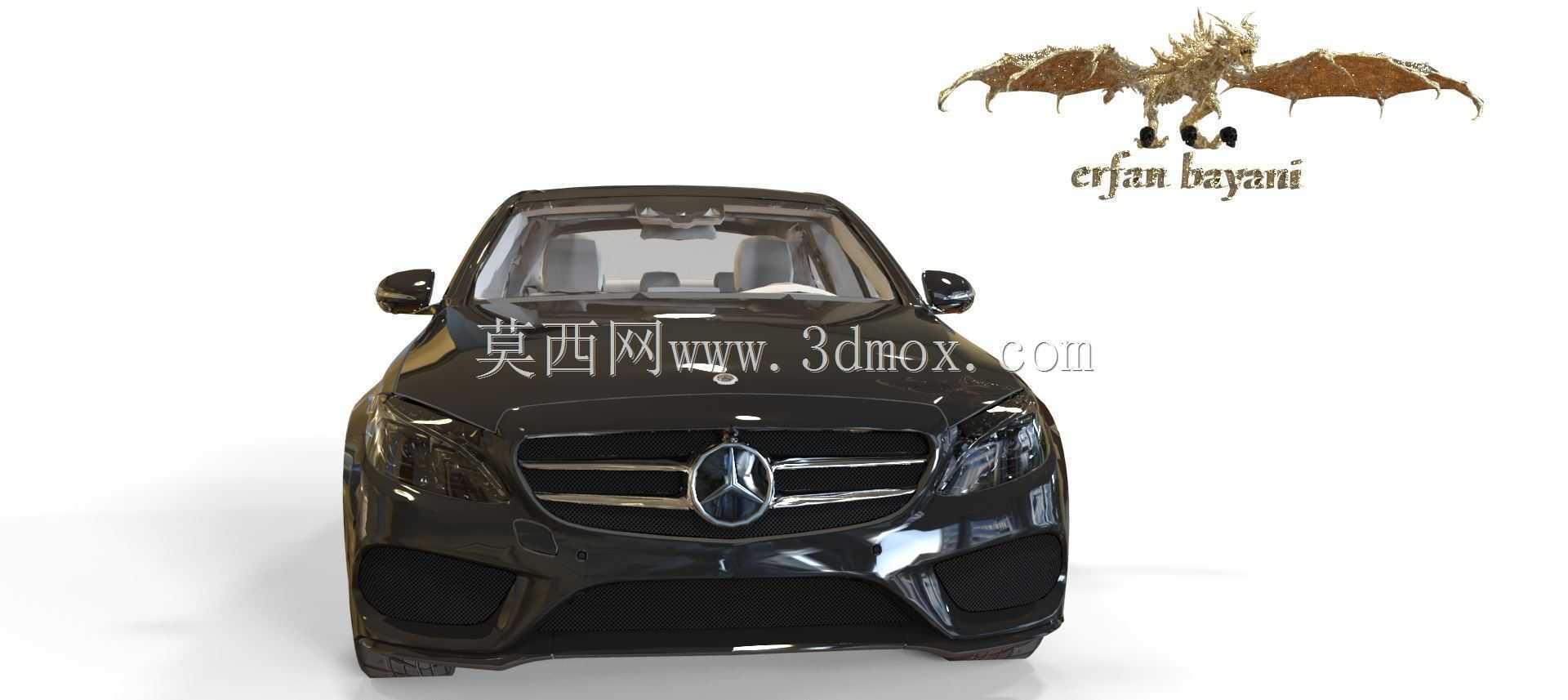

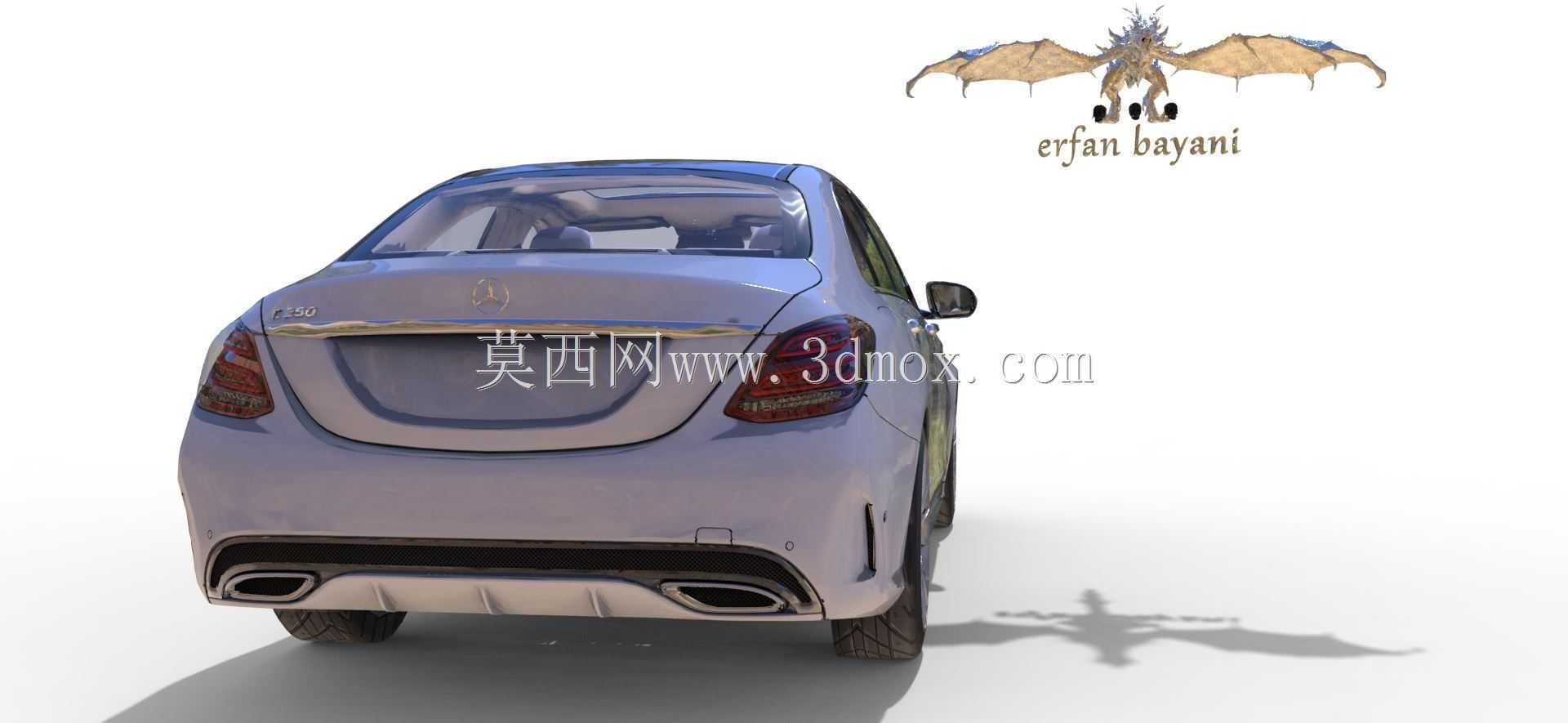

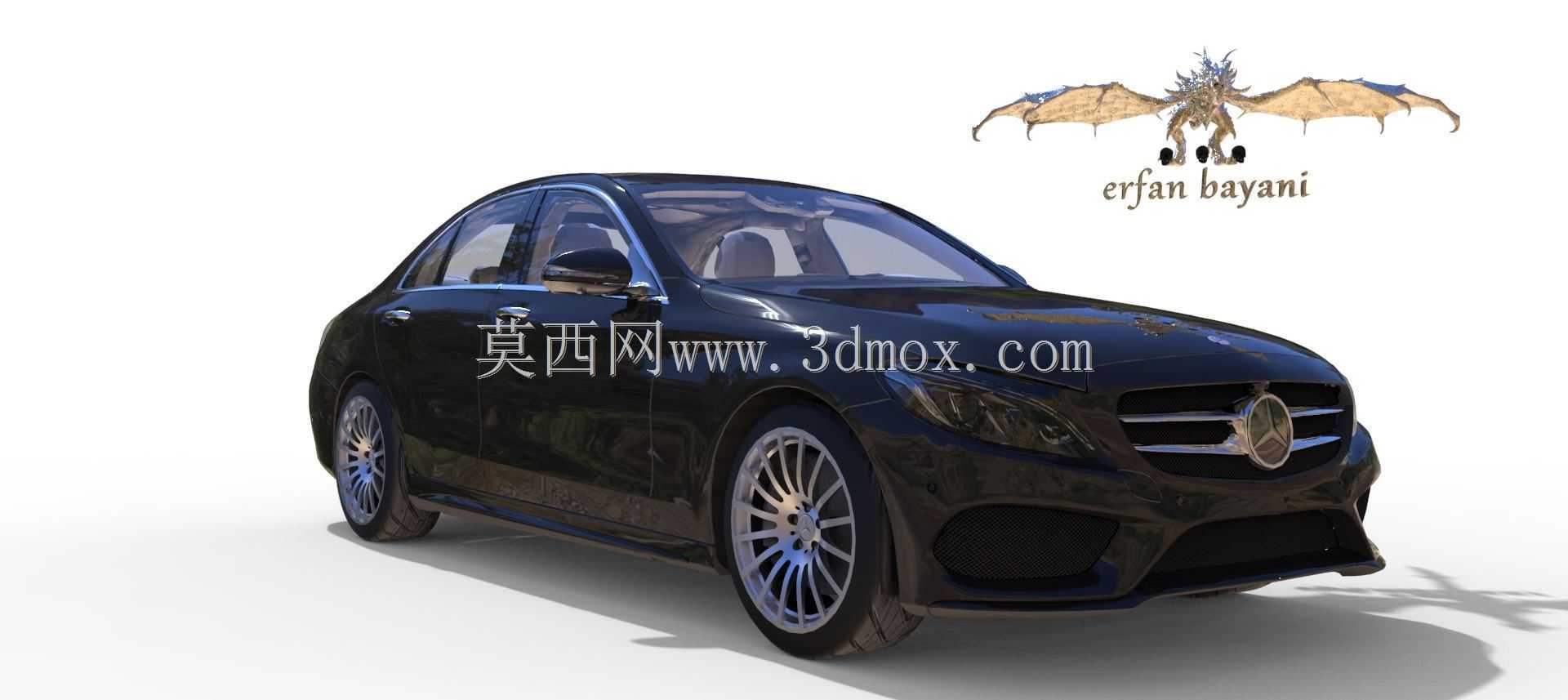

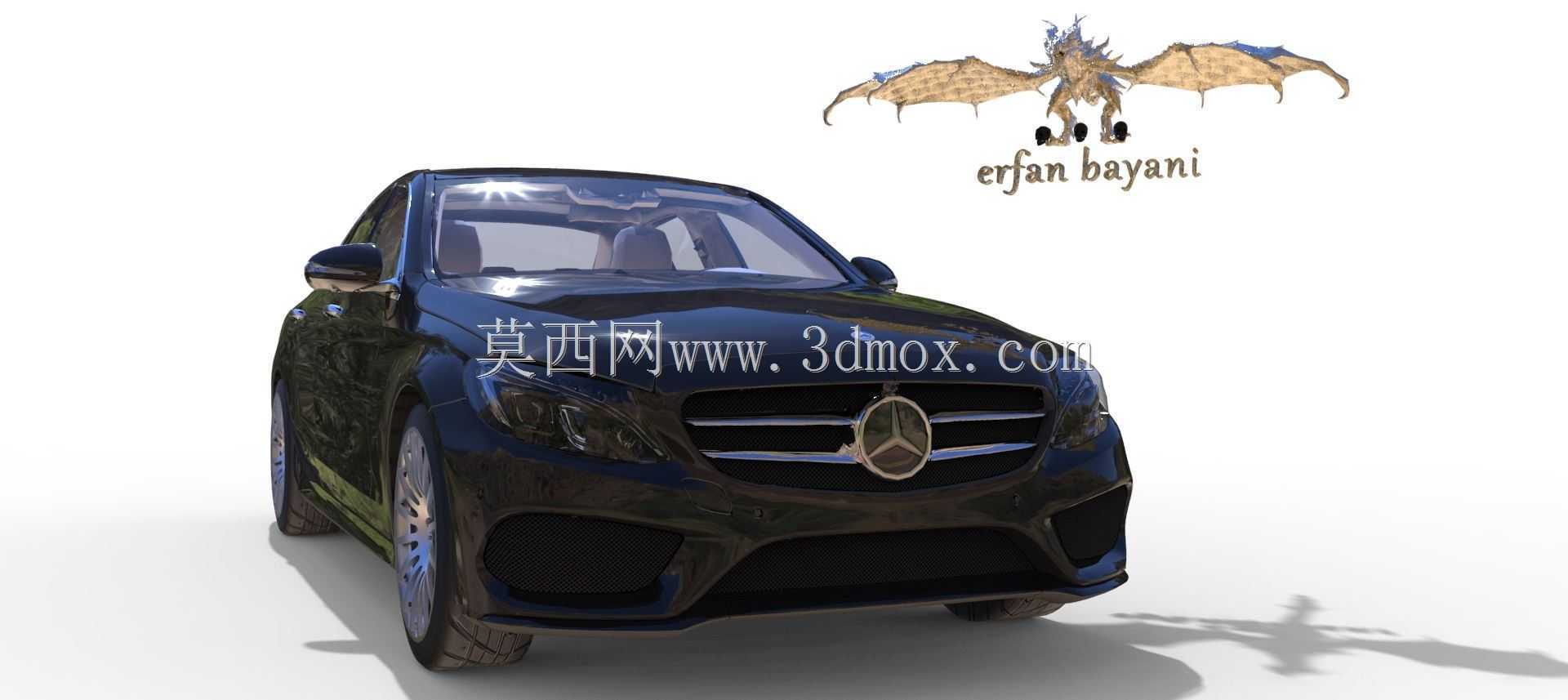

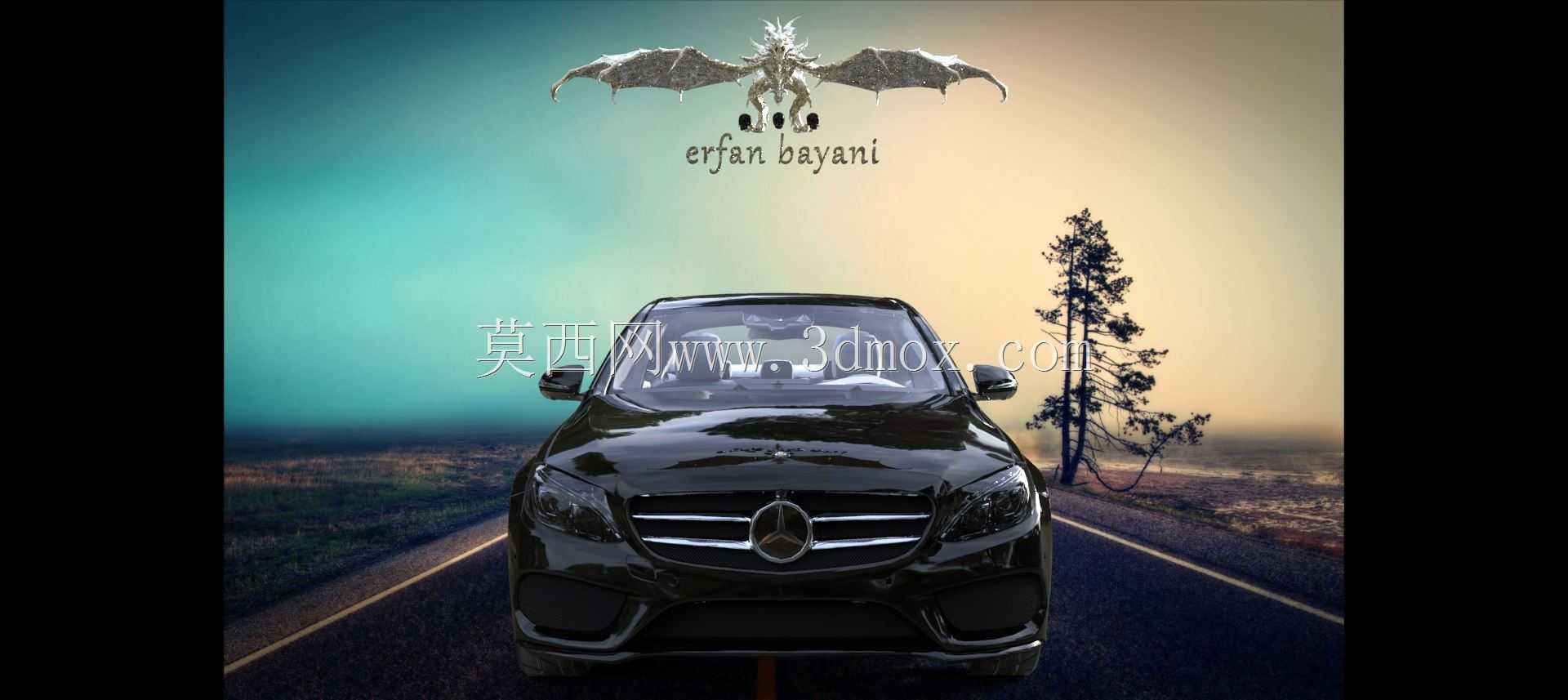

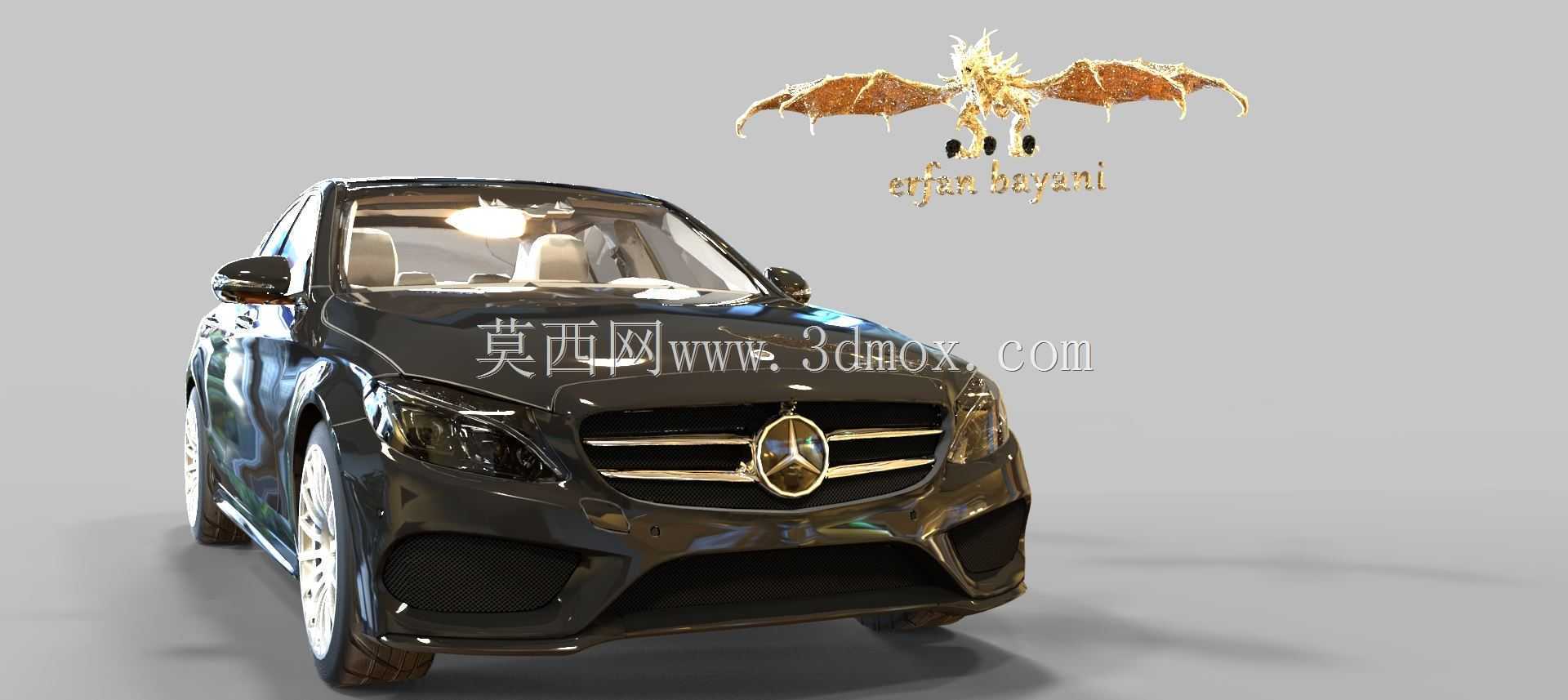

整车外表面以连续曲面为主，前脸格栅、保险杠进气口、发动机舱盖筋线和翼子板过渡需要保持一致的分缝关系。前保险杠下部两侧设置导流区域，用于梳理前轮附近气流；中部进气区域为散热器、冷凝器等前端模块预留迎风面，建模时需要把保险杠内侧安装空间、灯具边界和格栅支撑结构一并考虑，避免外观面完成后与内部模块发生干涉。前大灯采用狭长造型，外侧与翼子板贴合，内侧向格栅收束，灯腔内部可区分透镜、装饰框和灯座区域；灯具与保险杠、机盖之间的间隙面差需要在数模中通过边界曲线控制，否则后期试制阶段容易出现装配不均。车身侧面保留四门轿车比例，A柱倾斜角度、车顶弧线和后备厢过渡共同影响后排头部空间与尾门开口。车门把手、后视镜基座、侧裙和轮拱造型并非孤立装饰件，后视镜安装点需要落在车门加强板可支撑区域，门把手凹陷深度要兼顾手部操作空间与外板冲压可行性。轮辋采用多辐条结构，轮胎与轮眉之间的包络空间需要考虑悬架跳动和转向极限；即使是外观模型，也应保留轮胎外径、轮距和接地点位置，这些基准会直接影响整车姿态判断。车窗边框、B柱饰板和车门分缝可用于检查侧面型面连续性，若曲面在高光下出现扭曲，通常说明相邻控制点的曲率或拔模方向未统一。车尾部分围绕后备厢盖、尾灯和后保险杠展开，后备厢盖开启轨迹要与后风挡、保险杠上沿保持安全距离，尾灯造型向侧面延伸时需兼顾后侧可视面积。后保险杠下部可设置扩散器或装饰槽，真实工程中还要为倒车雷达、牌照安装面、拖钩盖板预留位置。底盘区域在外观展示中常被弱化，但整车数模仍应给出离地间隙、前悬后悬和接近离去角的参考边界，便于后续把模型放入总布置场景，校核坡道通过性、维修举升支撑点以及排气管路走向。风挡玻璃的曲率、雨刮轴位置和顶盖棱线会影响驾驶员前方视野，建模时可借助截面线检查玻璃面与A柱的衔接。内饰透过前风挡可见座椅、方向盘和仪表台轮廓，虽然该模型重点在外观，但这些体块能够帮助判断H点与车窗外廓的关系。对于结构设计人员，这类整车模型可用于外饰件方案评审、改装件开发、展示动画和碰撞前的空间初步分析；对于设备选型人员，可依据车身宽度、轴距和转弯相关边界判断车库、运输架、检测线和涂装工装的适配范围。建模过程中应优先锁定整车坐标系，以前轮中心、车身对称面和地面为基准，再拆分机盖、车门、保险杠、灯具、轮胎等子件，保证后续替换高配包围、改色贴膜或增加附件时不必重构基础曲面。
