袋式除尘器螺旋输送机配套吊架轴承结构

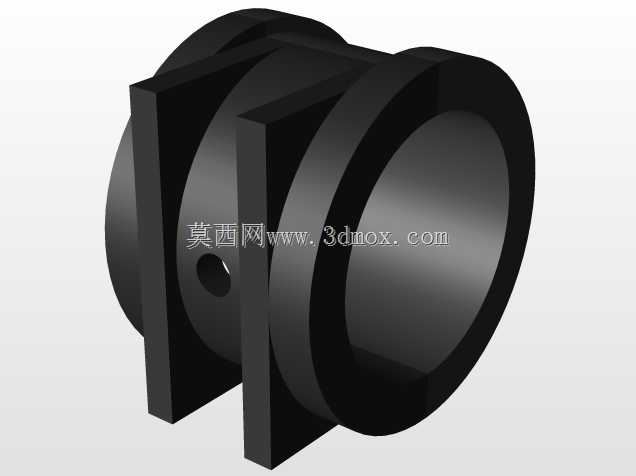

该吊架轴承主要应用于袋式除尘器配套的螺旋输送机设备中，作为螺旋输送轴的中部支撑构件，承担着长距离输送场景下螺旋轴的径向载荷承载作用，避免螺旋轴因长跨距布置出现挠曲变形、运转抖动等问题，保障螺旋输送机在粉尘输送工况下的平稳运行。在袋式除尘器的输灰系统中，收集下来的粉尘需要通过螺旋输送机均匀输送至卸灰点位，这类输送设备通常布置在除尘器灰斗下方，受安装空间与输送长度限制，单根螺旋轴的跨距往往较大，仅靠两端的轴承座支撑无法满足轴系刚度要求，吊架轴承正是为解决这一问题设计的中间支撑结构。从功能特性来看，这款吊架轴承采用分体式吊挂安装结构，可直接固定在螺旋输送机的机壳上部横梁位置，轴承内部预留有充足的润滑储油空间，能够适应粉尘浓度较高的工作环境，避免细微粉尘进入轴承滚道造成磨粒磨损，同时轴承与螺旋轴的配合部位设计有密封结构，可阻挡输送过程中的粉尘侵入，延长部件的使用寿命。设计过程中，充分考虑了螺旋输送机的安装维护需求，吊架的支撑臂采用可调节长度的结构形式，能够适配不同直径规格的螺旋机壳，安装时无需对机壳进行大规模改动，仅需在机壳对应位置开设安装孔即可完成固定，大幅降低了现场安装的施工难度。在外形尺寸与安装边界上，该吊架轴承的整体轮廓紧凑，横向宽度控制在螺旋机壳的内部宽度范围内，不会与机壳内壁、螺旋叶片发生运动干涉，吊挂连接部位的孔位采用标准化设计，可与行业内通用规格的螺旋输送机壳体横梁直接匹配，轴承内孔的尺寸公差按照输送轴的配合要求设计，既保证轴与轴承的同轴度要求，又能避免配合过紧造成的安装困难。实际运行过程中，该吊架轴承可有效抵消螺旋轴运转过程中产生的径向跳动，降低两端主轴承的载荷负担，减少螺旋叶片与机壳内壁的刮蹭概率，让整个输灰过程更加顺畅稳定，尤其适合在冶金、建材、电力等行业配套袋式除尘器的长距离螺旋输灰设备中使用，能够在高粉尘、连续运转的工况下长期保持可靠的支撑性能，减少设备运维的频次与成本。
