工业法兰连接明杆楔式闸阀结构

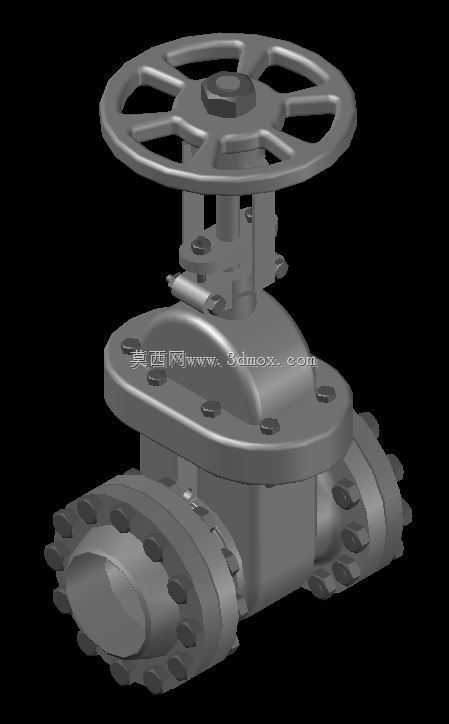

这款闸阀的三维结构完整还原了工业管路系统中常用的明杆法兰连接楔式闸阀的全部细节，从手轮驱动结构到阀体密封面、连接法兰的螺栓排布都做了精准还原。在石化、给排水、热力输送、火电等行业的中高压管路上，这类闸阀是核心的截断类阀件，它不承担流量调节功能，仅用于管路介质的完全通断控制，这一设计逻辑从结构上就做了明确区分：闸板采用楔式密封结构，当阀杆带动闸板完全落下时，楔面会贴合阀体两侧的密封座，实现零泄漏截断；当闸板完全提升至阀腔上部时，管路通径完全打开，介质流道无额外遮挡，压损远小于同通径的调节类阀门。

设计过程中首先要匹配对应压力等级的法兰连接尺寸，法兰端的螺栓孔数量、孔径、孔位分布严格遵循对应公称通径、公称压力的法兰标准，确保现场安装时能和管路法兰精准对位，不会出现孔位错位无法装配的问题。手轮采用轮辐式结构，轮缘做了适配手动操作的弧度设计，操作时手部受力均匀，明杆结构的设计优势在于可以通过阀杆伸出的高度直观判断阀门的开闭状态，避免现场操作时出现误判，同时阀杆的梯形螺纹副设置在阀盖上部的支架区域，不直接接触管路内的输送介质，即使介质带有腐蚀性或者含固体颗粒，也不会磨损螺纹传动副，大幅提升了阀件的使用寿命。

闸板部分采用分体式楔式结构，这种设计可以补偿温度变化带来的阀体形变，避免高温工况下闸板卡死无法动作，同时密封面堆焊硬质合金层，耐受介质长期冲刷磨损。阀体中部的中法兰采用螺栓紧固加缠绕垫片密封的结构，确保阀腔不会出现外漏，两侧端法兰的密封面为突面结构，适配金属缠绕垫片或者非金属平垫片，满足不同压力等级的密封需求。建模过程中对所有运动部件的配合间隙做了还原，阀杆和阀盖处的填料函结构、填料压盖的压紧螺栓都完整呈现，方便结构设计人员参考填料密封的装配尺寸，也能帮助设备选型人员直观核对阀件的安装空间：手轮的最大外径、阀杆全开时的总高度、阀体两端法兰的间距都是现场安装必须核对的边界尺寸，避免安装后出现手轮操作空间不足、阀杆提升后和周边管线干涉的问题。

在实际工程应用中，这类闸阀通常安装在管路的关键截断节点，比如设备进出口、管路分支处，日常处于全开或者全关状态，因为如果长期处于半开位置，介质高速冲刷闸板密封面会造成密封面冲蚀损伤，后续关闭时会出现内漏问题，这一特性在结构上也有所体现：闸板的导向槽设置在阀体内腔两侧，确保闸板升降过程中不会出现偏摆，密封面能精准贴合。整个模型的结构细节覆盖了从手动操作端到介质接触端的全部零件，不管是用于阀件设计的结构参考，还是管路布置的三维装配占位，都能满足工程使用需求。
