燃气输送管路调压调节器结构设计

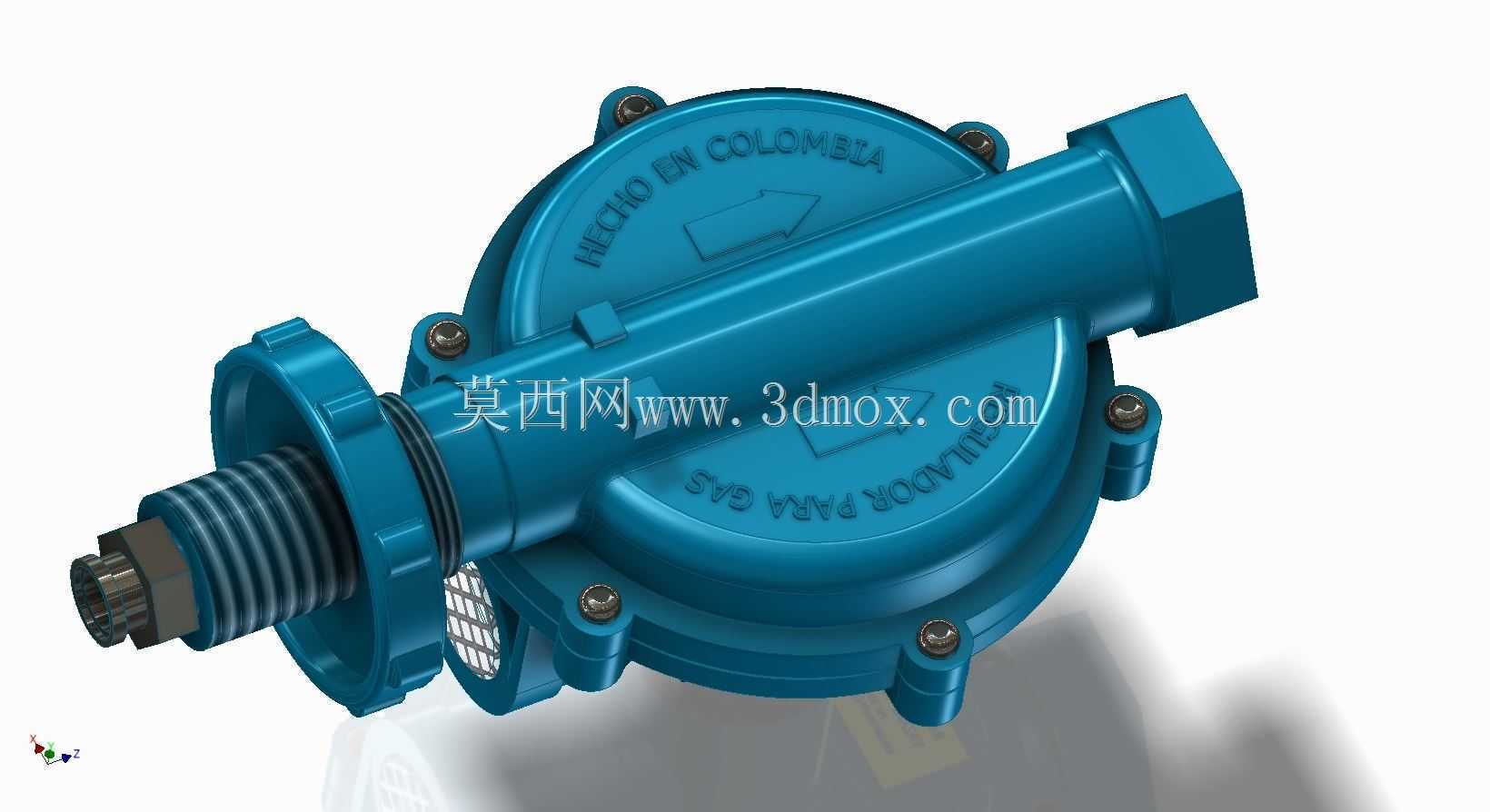

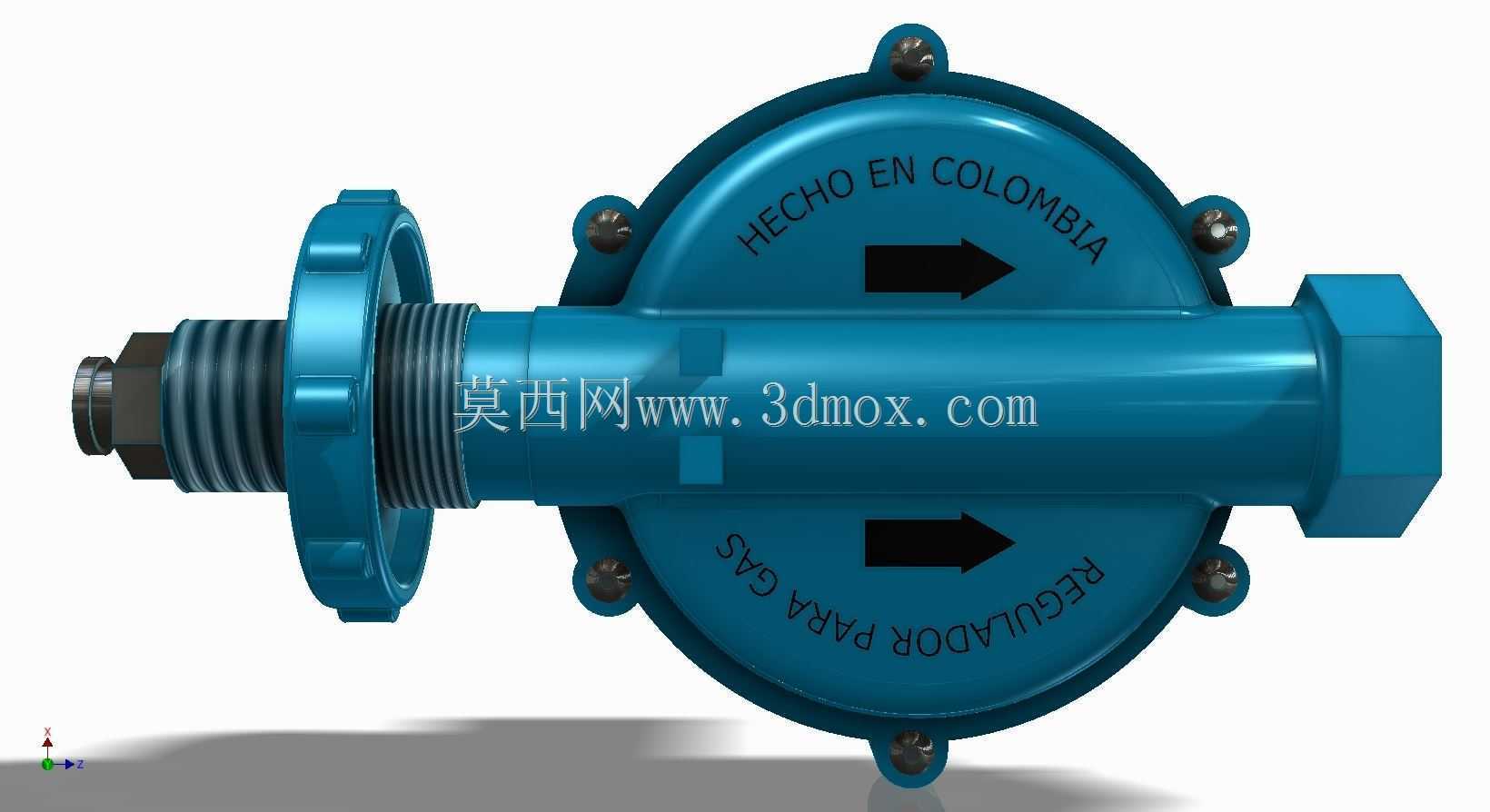

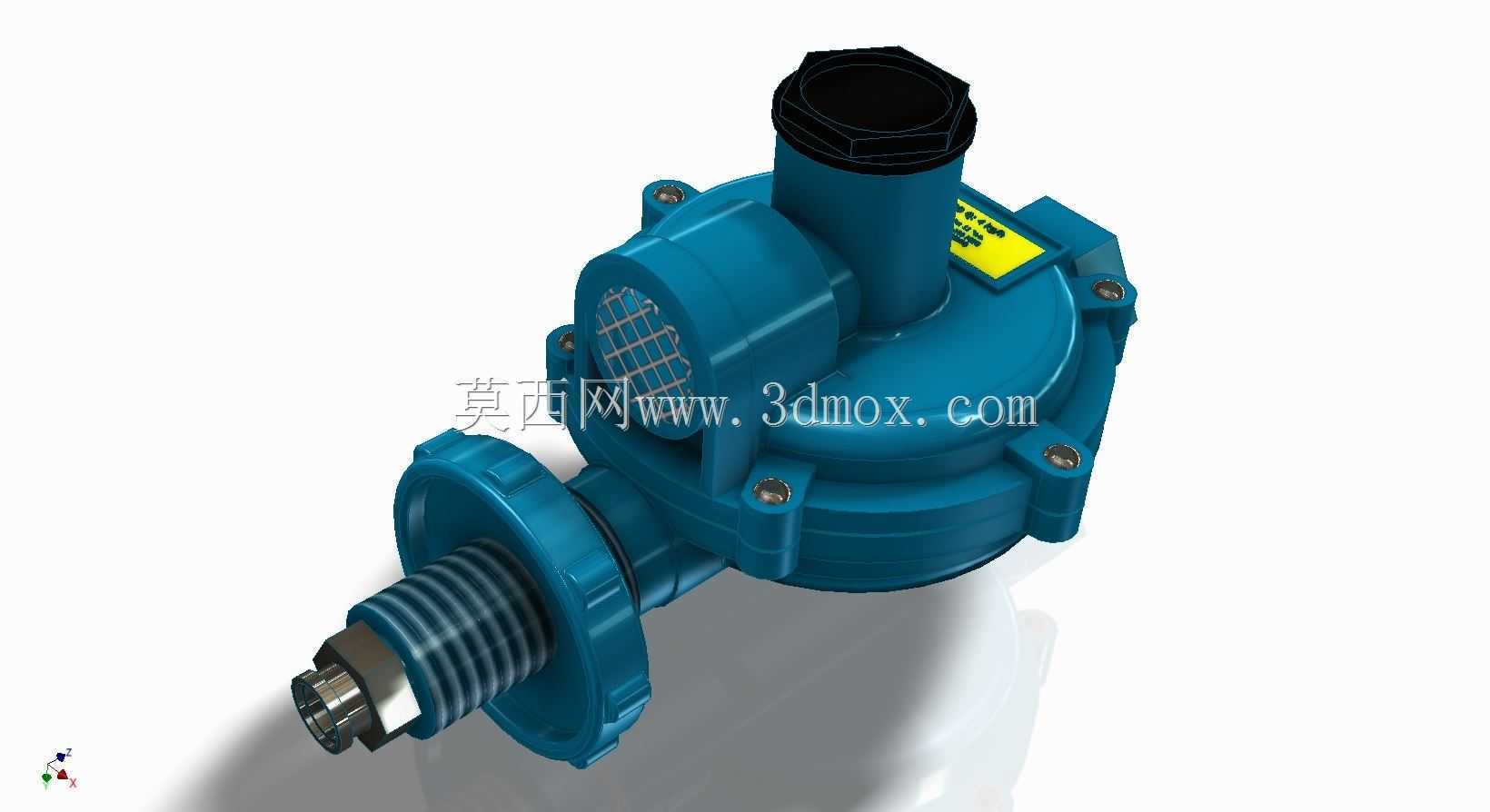

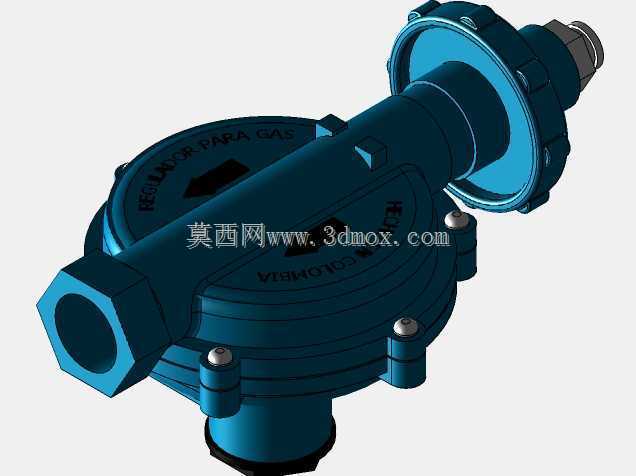

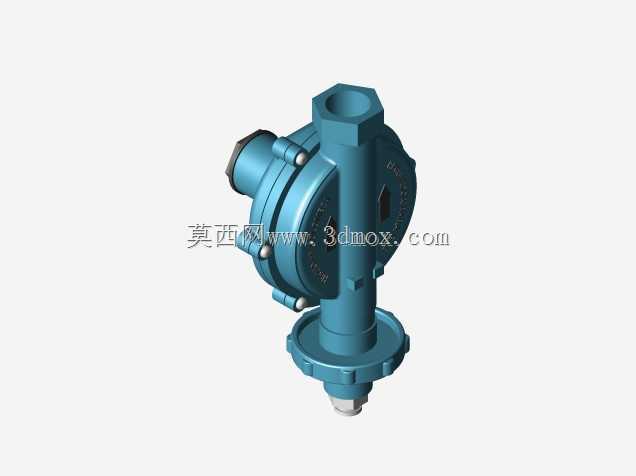

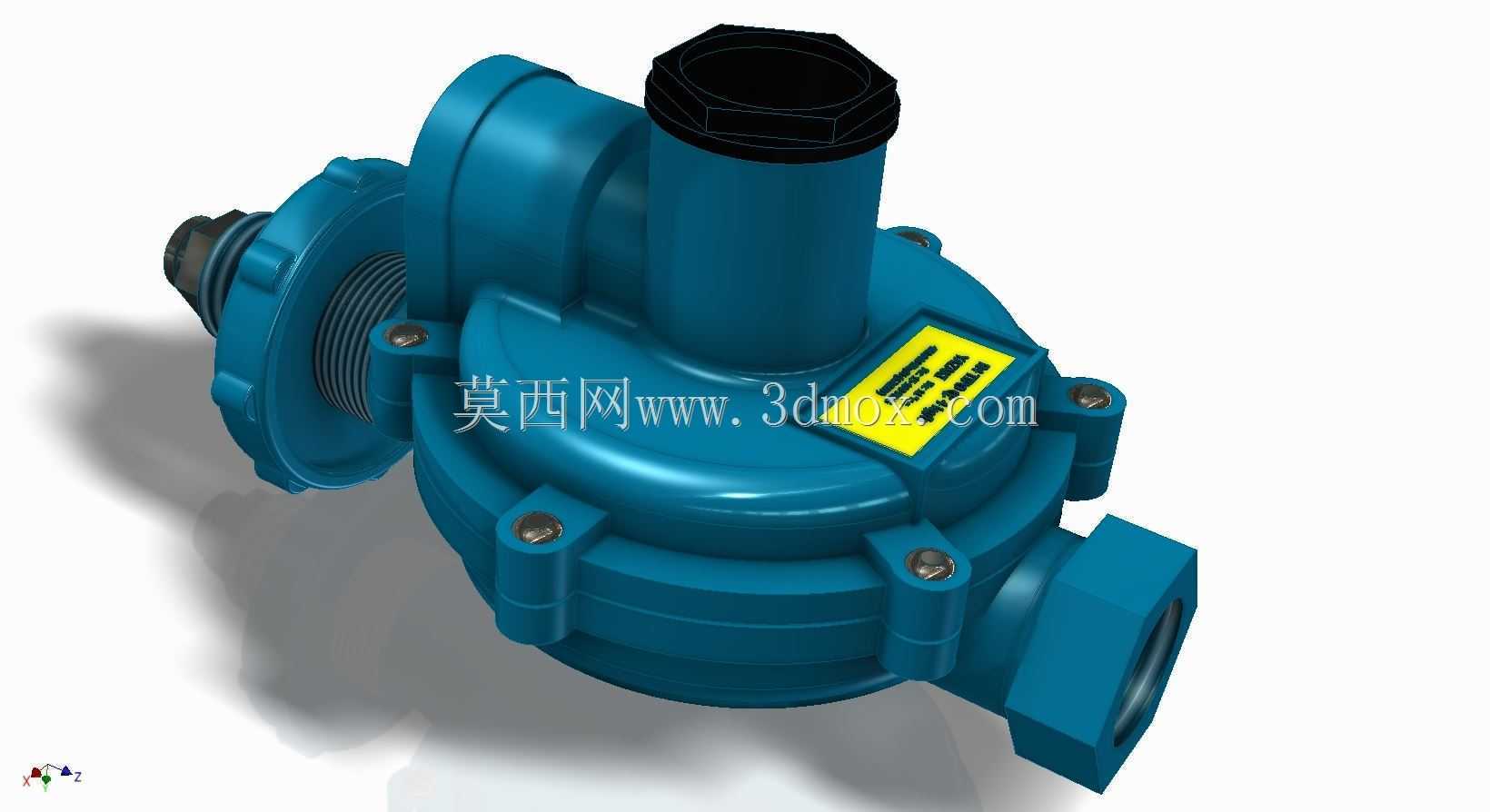

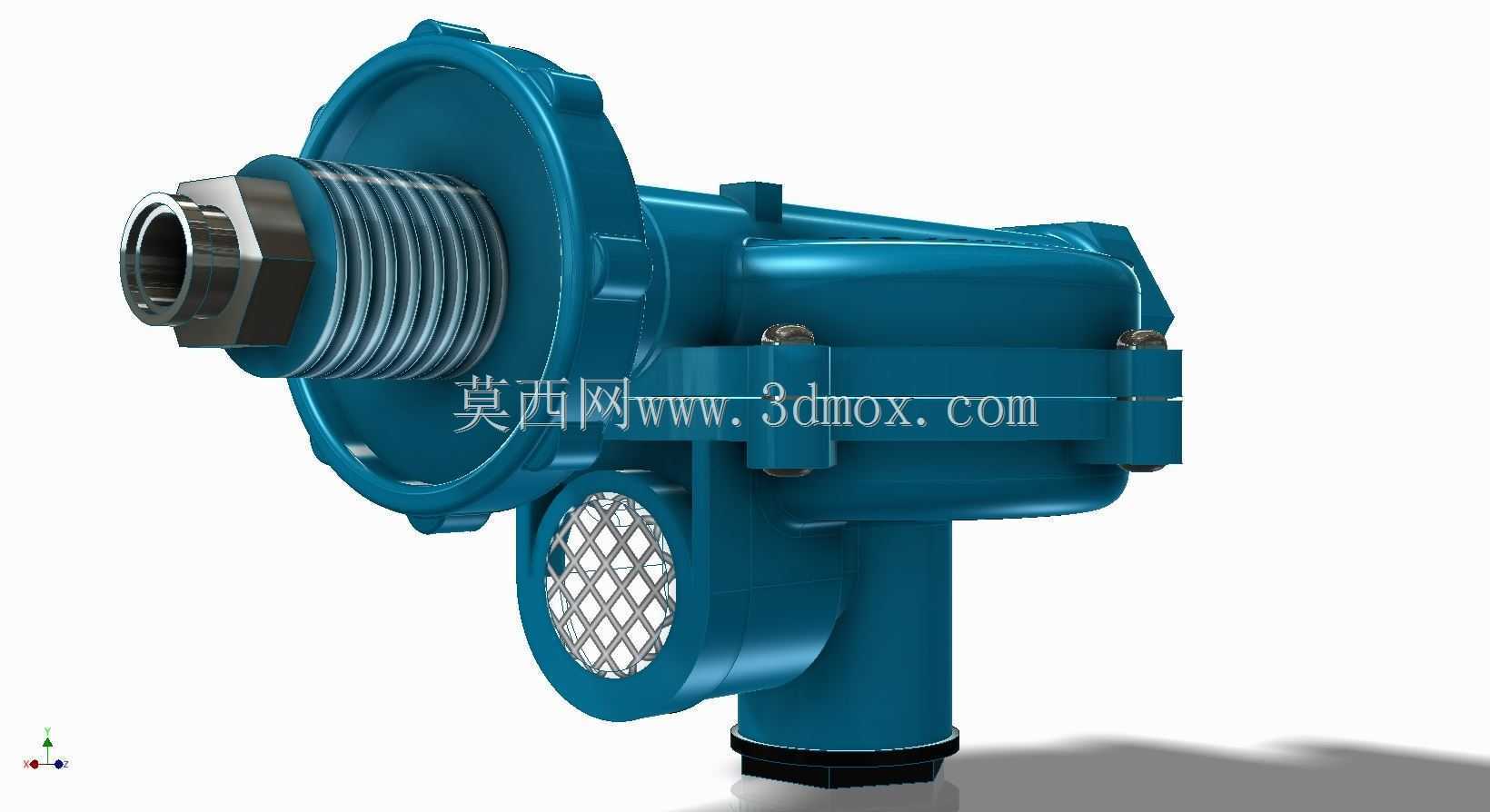

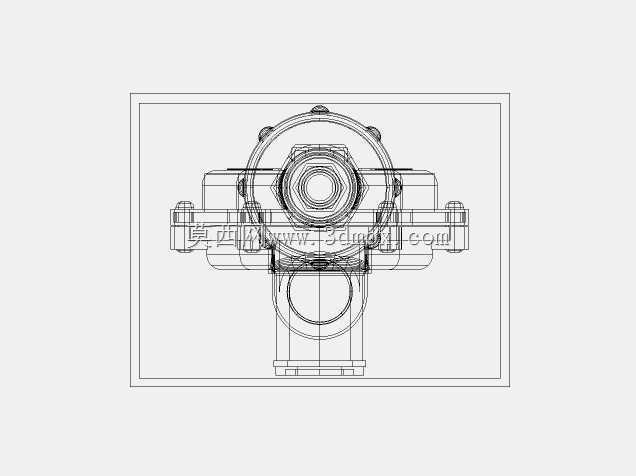

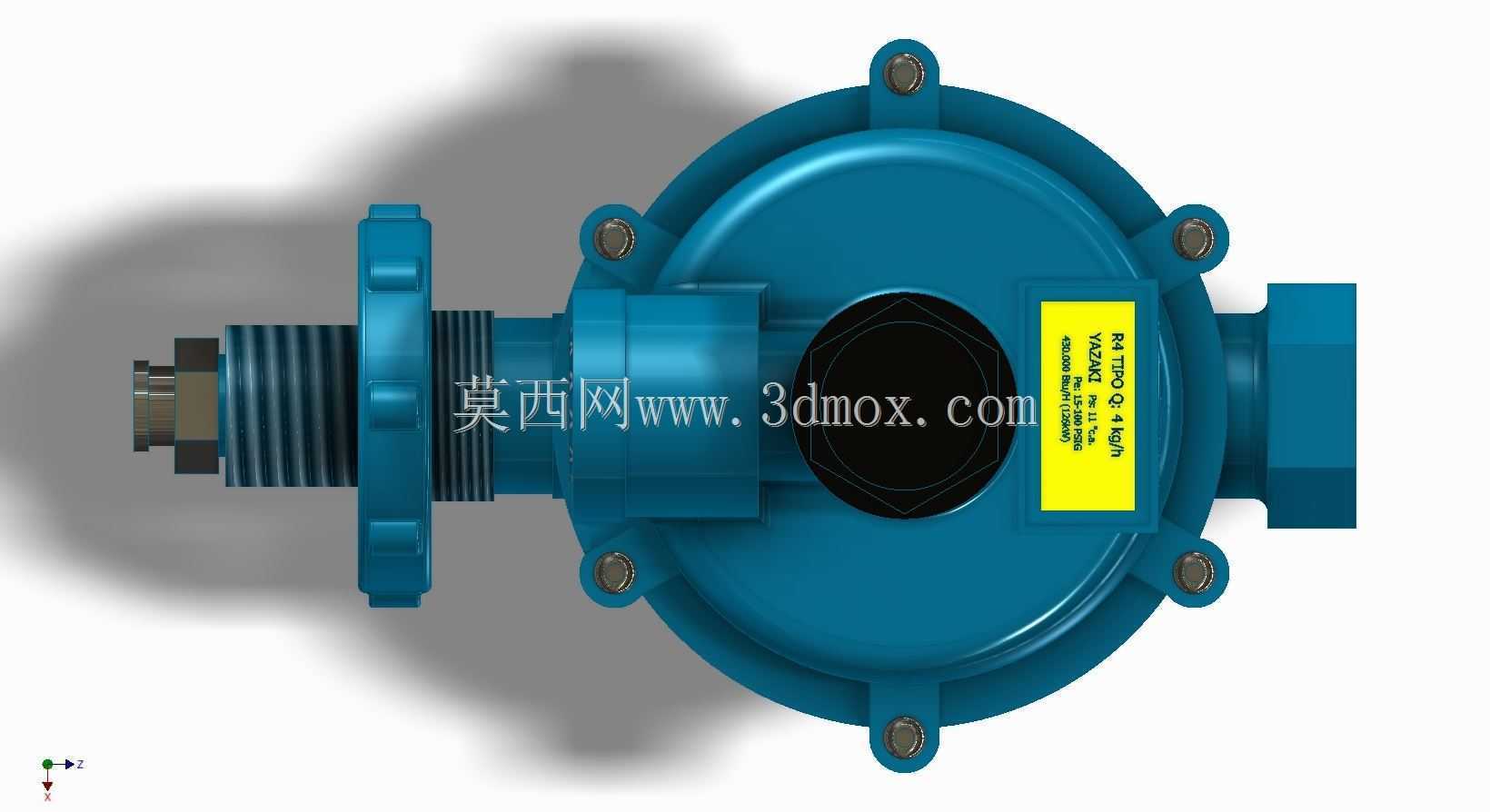

在城镇燃气管网终端、工商业燃气供气支路的现场布设场景中，这类调压调节器是保障下游用气压力稳定的核心部件，直接衔接上游中压输送管路与下游低压用气设备，承担着降压、稳压、超压切断的多重作用，避免管路压力波动超出灶具、燃烧器等用气设备的额定承压范围，防止出现供气压力过高导致的脱火、泄漏，或是压力不足引发的燃烧不充分问题。从结构设计逻辑来看，整体采用一体式铸铝壳体构型，主腔室内部集成膜片感应组件、弹簧调压机构与阀口启闭结构，壳体上的流向标识直接铸压成型，可避免现场安装时出现进出口接反的操作失误，侧面预留的呼吸孔结构用于平衡膜片背压腔与外界大气压，保证调压响应的灵敏度。进出口端分别采用内螺纹与外螺纹快接结构，适配现场常用的镀锌钢管、燃气专用波纹管连接需求，端部的锁紧螺纹段预留足够的旋合长度，可满足不同壁厚密封垫片的安装压缩量要求，无需额外加工过渡接头即可完成现场装配。主壳体的螺栓紧固点位沿腔室周向均匀分布，每个螺栓孔位都设计了凸台加强结构，既可以保证腔室密封面的压紧力均匀分布，避免长期受压出现密封垫局部渗漏，也能减少壳体整体壁厚，控制部件自重。在安装边界层面，整体轴向长度适配常规户内、户外燃气表箱的内部安装空间，径向突出的调压腔室不会与相邻管路、支架产生安装干涉，底部预留的排污接口可在日常维护时直接排出腔室内积存的凝液、杂质，无需拆解整体结构。建模过程中对内部膜片的活动行程、阀口的开度对应关系做了完整的装配约束还原，可直接用于供气系统的压力仿真模拟、安装布局干涉校验，也能作为同类型调压产品改型设计的结构参考，帮助设计人员快速验证不同弹簧刚度、阀口通径下的调压特性，缩短产品开发的样机验证周期。
