通用齿轮减速器内部结构与装配设计

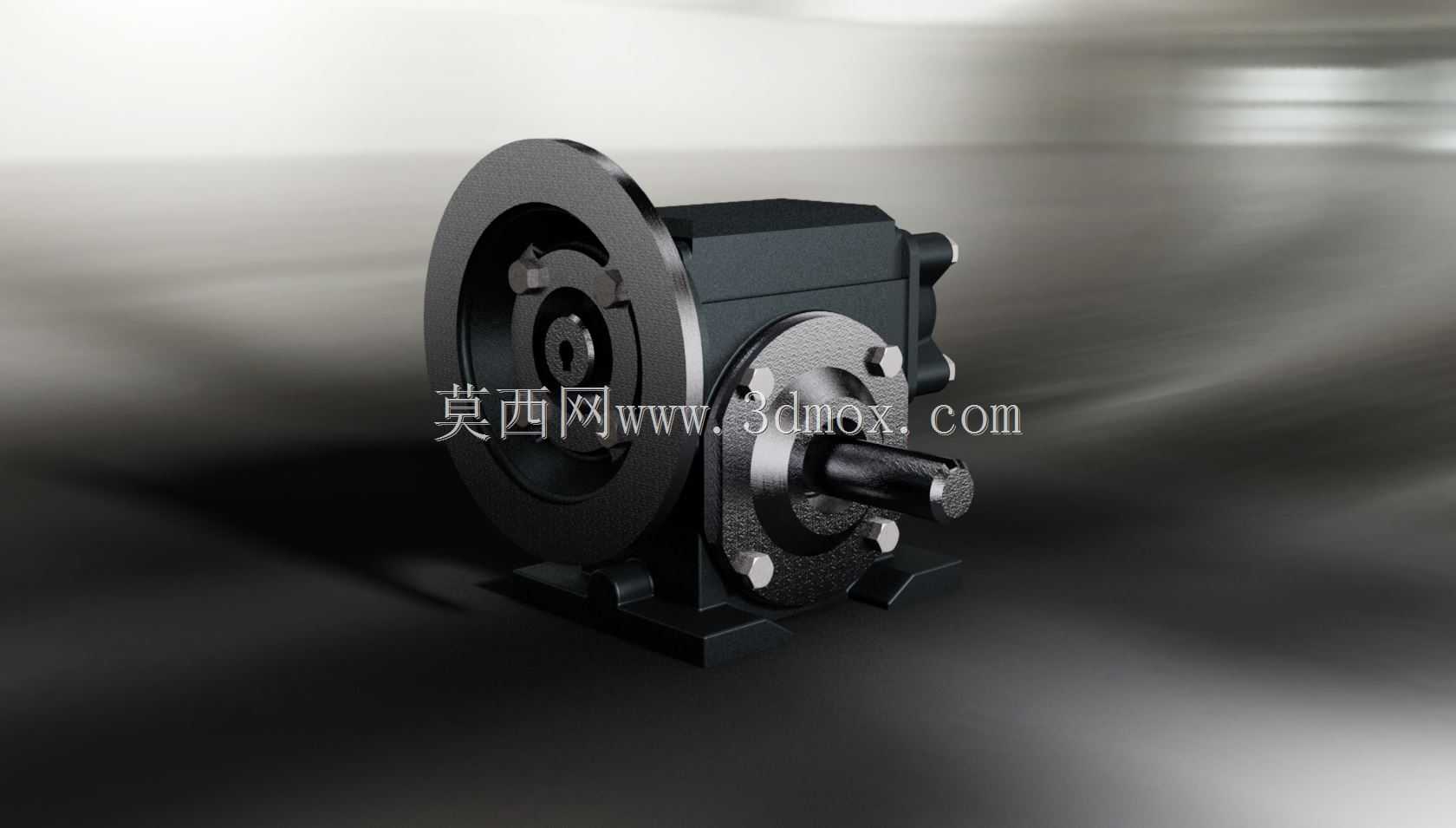

这套通用齿轮减速器的建模思路，是从工程教科书里的经典结构出发，把每一个零件的配合关系、装配顺序都完整还原出来，方便结构设计人员在做设备选型、传动方案比对时，直接观察内部齿轮啮合、轴系支撑、密封布置的实际状态。在轻工输送、小型物料搬运、包装辅助线以及普通实验台架里，这类减速器常被布置在原动机与工作机构之间，用来把较高输入转速降到执行端需要的范围，同时放大输出扭矩，使电机不必直接承受大负载冲击。

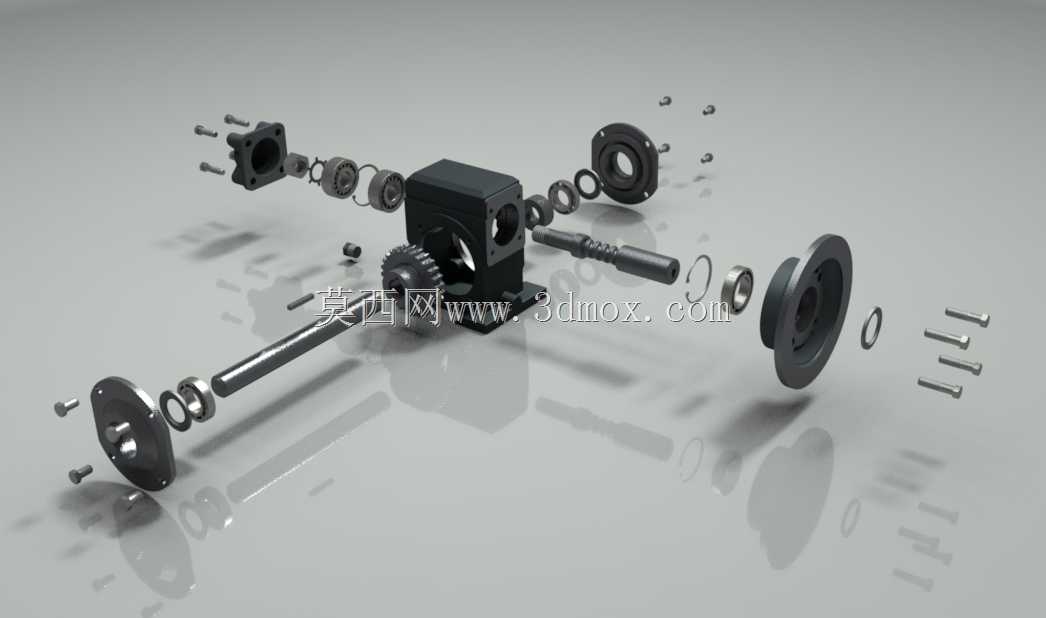

从结构上看，箱体采用剖分式或整体式腔体思路，内部容纳齿轮副、传动轴、轴承与定位元件，两侧端盖既承担轴承外圈的轴向定位，也为轴伸处留出密封安装空间。输入轴、中间轴和输出轴通过轴承支撑在箱壁上，齿轮与轴之间采用键连接或轴肩定位，保证扭矩传递时不发生相对窜动。端盖、垫片、紧固件、密封圈在爆炸视图中分层展开，能够清晰看到装配时从轴系预装、轴承压入、齿轮就位，到合箱、端盖紧固和密封件安装的完整路径。

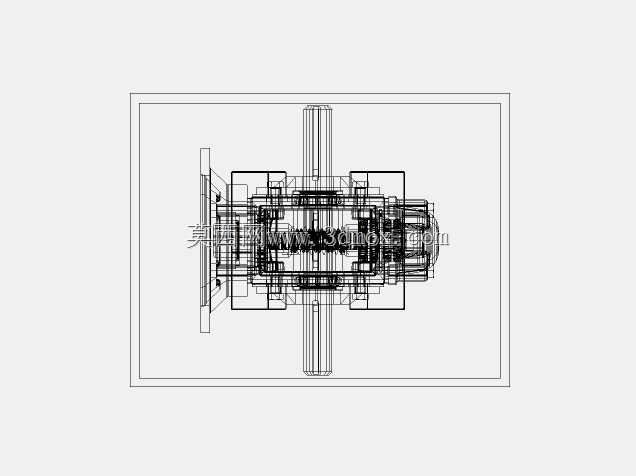

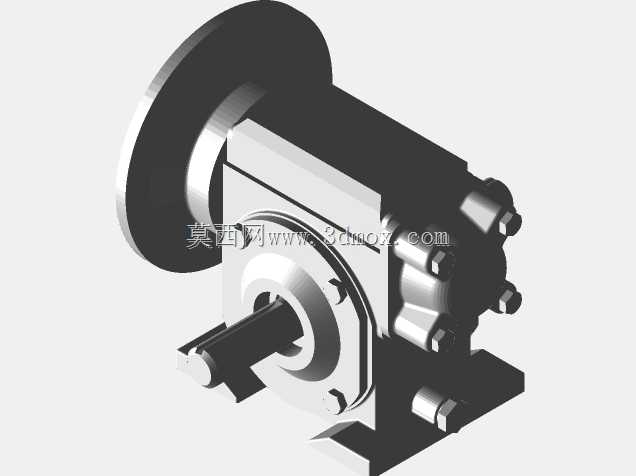

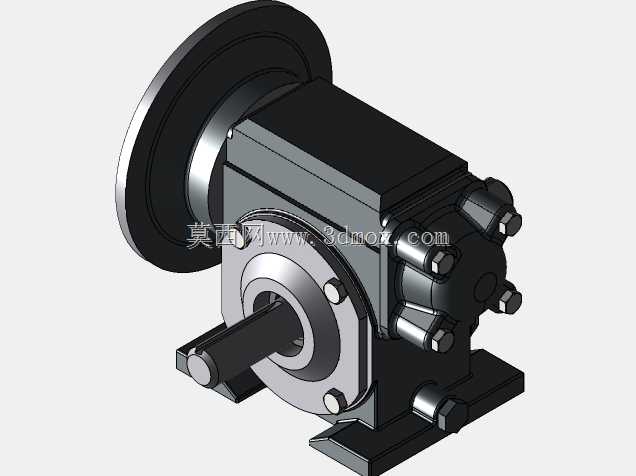

设计这类传动部件时，首先要确认安装边界：箱体底部地脚或法兰连接面决定了与设备机架的固定方式，输入、输出轴的轴径、键槽尺寸和中心高需要与联轴器、带轮或链轮匹配，轴伸长度则影响外部护罩和连接件的避让空间。箱体外形不能只看外观，轴承孔的同轴度、剖分面平面度、齿轮副中心距偏差都会直接影响啮合噪声、齿面接触斑点和使用寿命。模型中把垫圈、挡圈、螺栓等细小标准件也逐一建出，正是为了在三维环境里检查这些容易被忽略的干涉点。

实际选型时，不能只凭减速比确定型号，还要结合输入转速、额定输出扭矩、冲击载荷、润滑方式和热平衡条件判断。齿轮参数、齿宽、轴承型号以及轴的危险截面直径，共同决定连续运行能力；油位高度、透气塞位置和排油孔布置，则关系到长期维护便利性。把这套三维结构用于教学演示或方案评审时，可以旋转观察齿轮啮合区，剖切查看轴系跨距，也能沿装配路径拆解零件，从而在投产前发现尺寸链、安装顺序和维修空间上的问题。对于需要在有限空间内布置动力链的设计人员来说，这种完整、可核对的减速器结构比单纯的外形图更有参考价值。
