单级圆柱齿轮减速传动箱结构设计

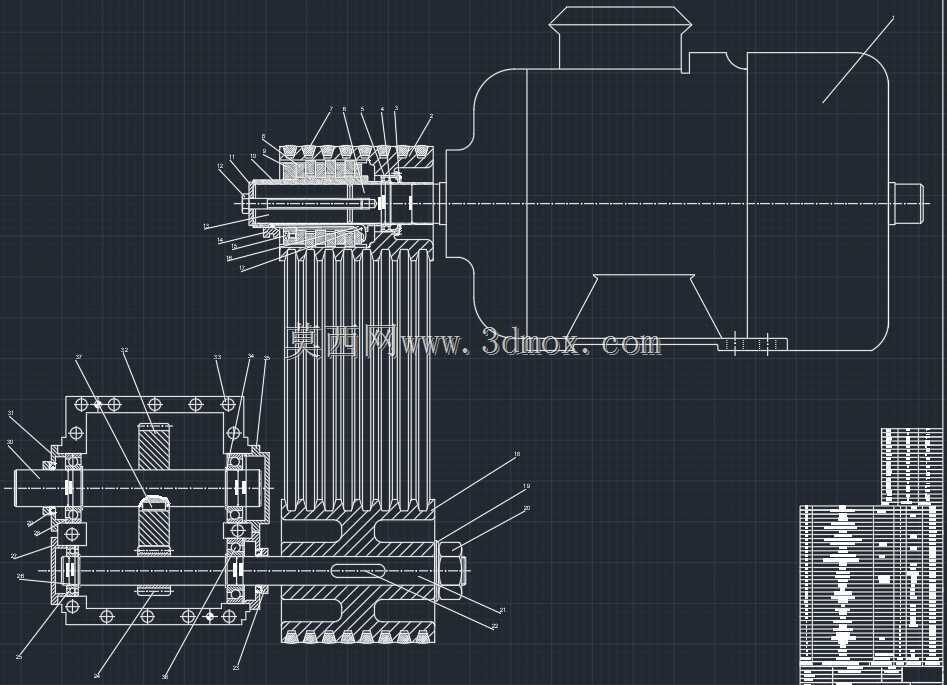

这款单级齿轮减速箱主要应用在中小功率的动力传输场景中，常见于轻工输送线、小型物料搅拌设备、农用辅助机具的动力匹配环节，核心作用是将原动机输出的高转速低扭矩动力，通过固定传动比的齿轮啮合转换为低转速大扭矩的输出动力，匹配后端执行机构的转速与负载需求。从结构设计逻辑来看，整体采用剖分式箱体结构，上下箱体通过定位销与连接螺栓实现精准合箱，既保证了齿轮啮合腔的密封性能，也方便后期装配检修时的内部零件拆装，箱体内腔预留了足够的齿轮运转空间与润滑油储油腔，运转时齿轮带起的润滑油可以飞溅到各啮合齿面、轴承位置，实现无额外供油的自润滑效果，减少日常维护的工作量。输入轴端采用密封轴承配合端盖定位，适配常见的Y系列小型电机输出轴直连安装，不需要额外加装联轴器补偿结构，安装时只需要保证电机轴与输入轴的同轴度误差在允许范围内，即可避免运转时的附加径向载荷。输出轴端采用双轴承支撑结构，可承受一定的径向负载与小幅轴向窜动，适配带轮、链轮等多种传动连接件的安装需求，轴伸端的密封槽设计可以搭配骨架油封，防止箱体内润滑油泄漏，同时阻挡外部粉尘、碎屑进入箱体内部磨损齿面。箱体的安装底座设置了四个对称分布的安装螺栓孔，孔位间距按照通用安装尺寸规范设计，可直接固定在设备机架的安装平面上，不需要额外加工转接板，安装边界预留了足够的扳手操作空间，方便现场施工时的螺栓紧固操作。齿轮采用直齿圆柱齿轮设计，啮合重合度满足平稳传动要求，齿侧间隙按照标准公差选取，既可以补偿热膨胀带来的尺寸变化，也能避免齿面卡滞，齿轮与轴之间采用平键连接传递扭矩，轴上设置轴肩与挡圈实现齿轮的轴向定位，防止运转时齿轮窜动影响啮合精度。箱体顶部设置了透气帽安装位，可平衡箱体内外气压，避免长时间运转油温升高导致内部压力过大造成密封件渗漏，箱体下部设置了油塞安装位，方便定期更换润滑油时排放废油。整体结构没有冗余设计，所有零件的尺寸公差、形位公差都按照通用机械设计规范选取，建模时完整还原了每个零件的装配关系，包括螺栓、垫片、密封件等标准件的位置都做了精准匹配，可直接用于结构校核、装配模拟以及生产加工的参考。
