螺杆式水冷冷水制冷机组结构设计

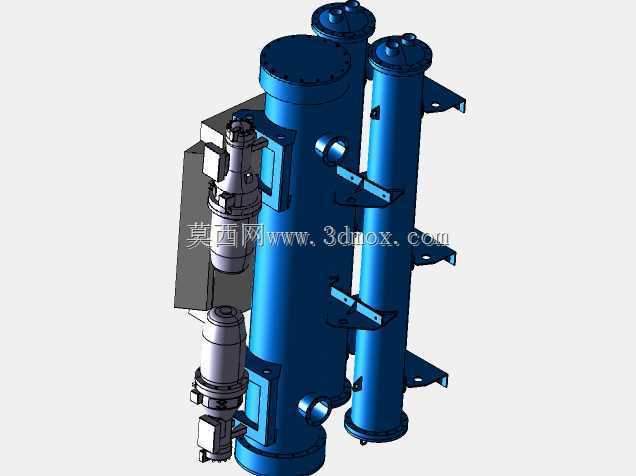

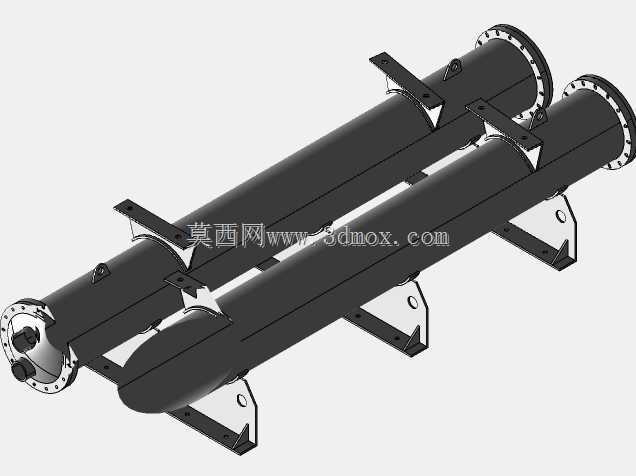

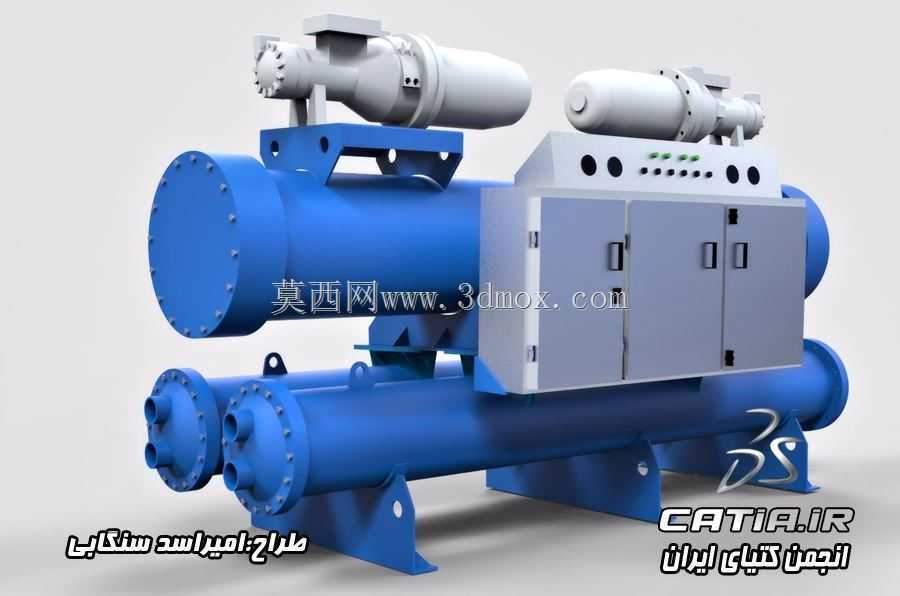

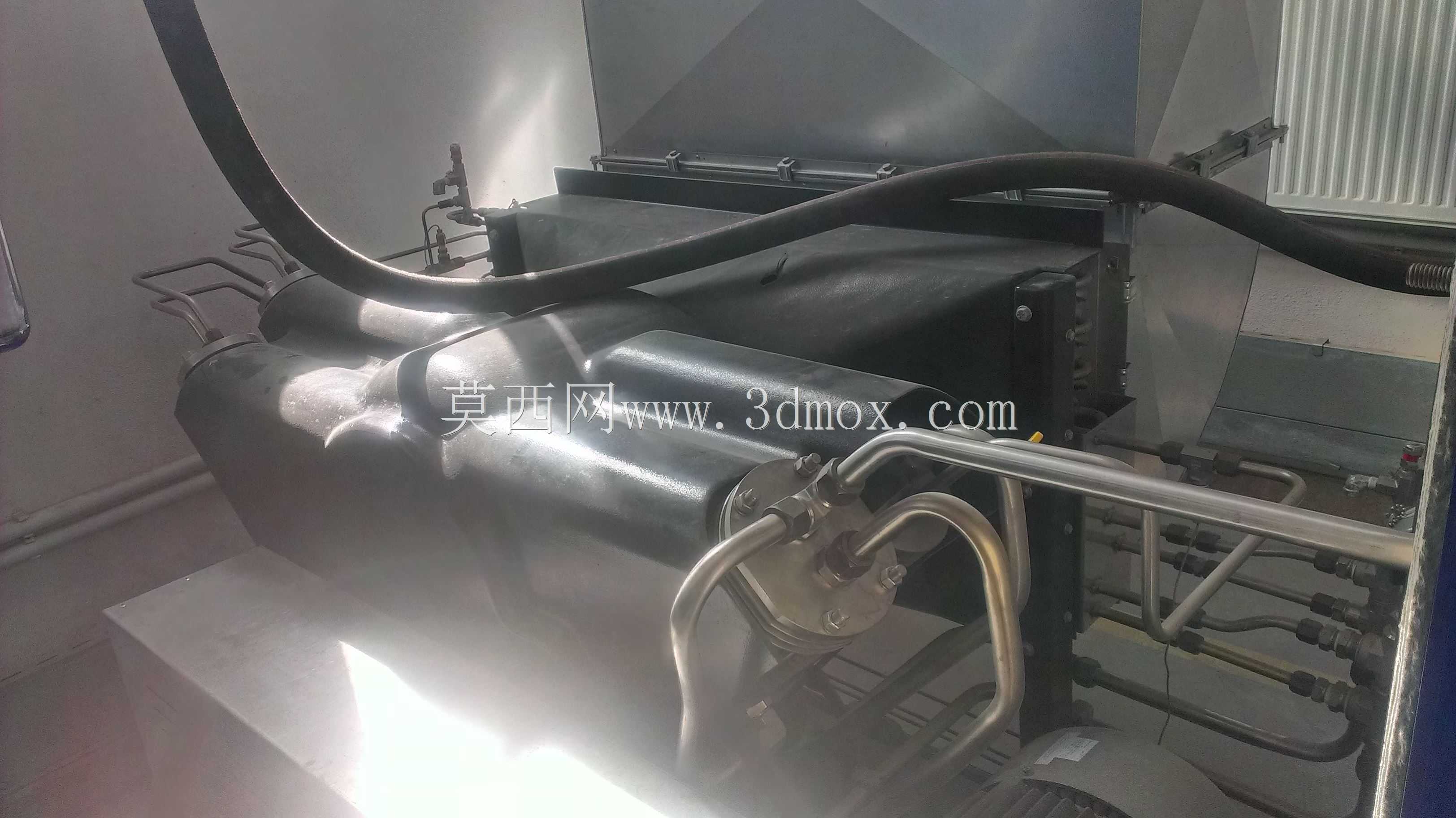

这款螺杆式水冷制冷机组的三维结构，核心面向大型商用中央空调、工业工艺冷却两大场景落地，在数据中心恒温供冷、大型商超集中空调、化工生产工艺冷却、食品速冻生产线预冷等工况中都有广泛适配。设备采用双螺杆压缩机上下叠放的布局，上部布置两台螺杆压缩机机头，机头通过减震支架与下部卧式壳管换热器筒体连接，可降低压缩机运行时的振动传递，避免长期运行出现管路焊缝疲劳开裂的问题。下部采用上下双筒体结构，上筒体为冷凝器、下筒体为蒸发器，筒体端盖采用法兰螺栓连接结构，端盖上预留了检修口与换热管抽装空间，后期维护时无需整体拆解管路即可完成换热管清洗、更换作业。电控箱布置在两个筒体中间的支架上，箱体采用双开门密封结构，面板上预留了压力表安装位、控制按钮开孔、状态指示灯开孔，接线腔与元件腔做了分隔设计，可避免冷凝水进入电控腔引发电气故障。设计过程中优先考虑了安装边界的适配性，整体底座采用型钢焊接成型，底座上预留了地脚螺栓安装孔，孔位间距匹配常规工业机房的设备基础预留尺寸，设备两侧预留了不小于800mm的操作检修空间，压缩机上方预留了机头吊装维护的高度空间，可适配常规厂房的行车吊装作业要求。筒体侧面的管路接口采用统一的法兰连接标准，进出水口、冷媒管路接口的位置都做了同侧集中布置，可减少现场管路排布的交叉，降低安装施工难度。设备的支撑脚做了加强筋设计，可承受满液运行时筒体加上冷媒、水的总重量，避免运行过程中出现底座变形。在功能设计上，双压缩机布局可实现分级能量调节，在部分负荷工况下可单台压缩机运行，降低运行能耗，筒体内部的折流板布置做了优化，可减少冷媒侧的流动阻力，提升换热效率，压缩机与筒体之间的连接管路采用了柔性减震结构，可抵消运行时的管路位移。整个模型的结构细节还原了实际生产的装配要求，法兰连接的螺栓孔位、密封面结构、支架的焊接位置都符合实际加工工艺，可直接用于设备选型参考、结构校核、安装布局模拟等工作，也可作为制冷设备结构设计的参考案例，帮助设计人员快速掌握大型螺杆冷水机组的结构排布逻辑，减少前期方案设计的反复调整工作量。
