水泥厂筒仓下方鼓风机室成套设备布局

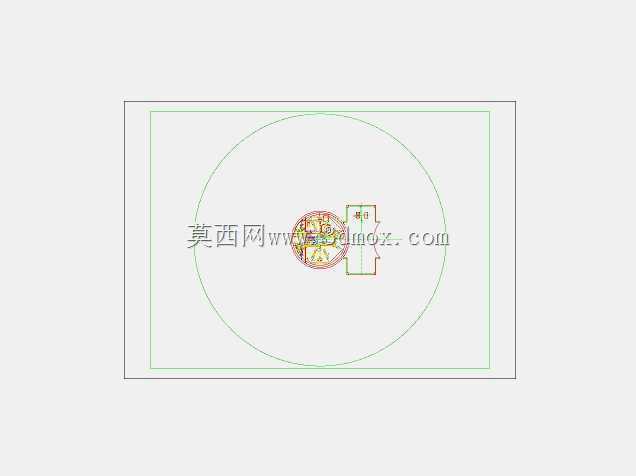

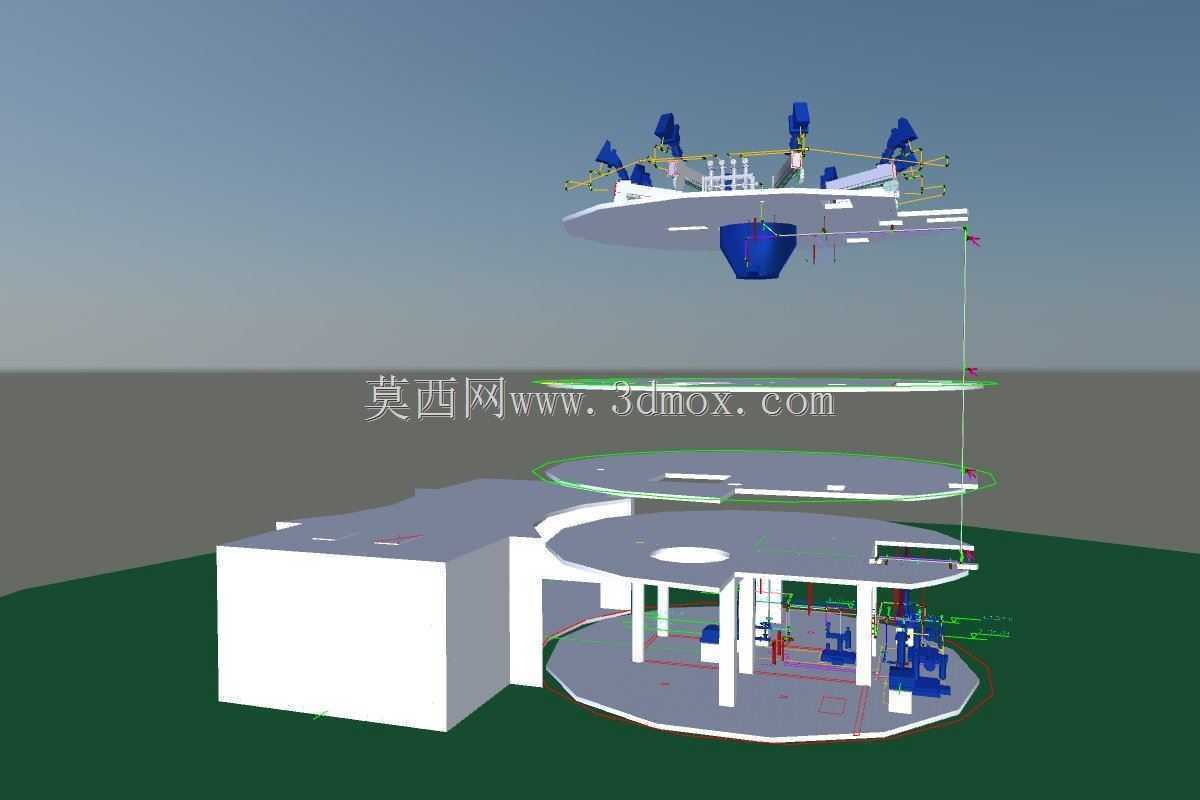

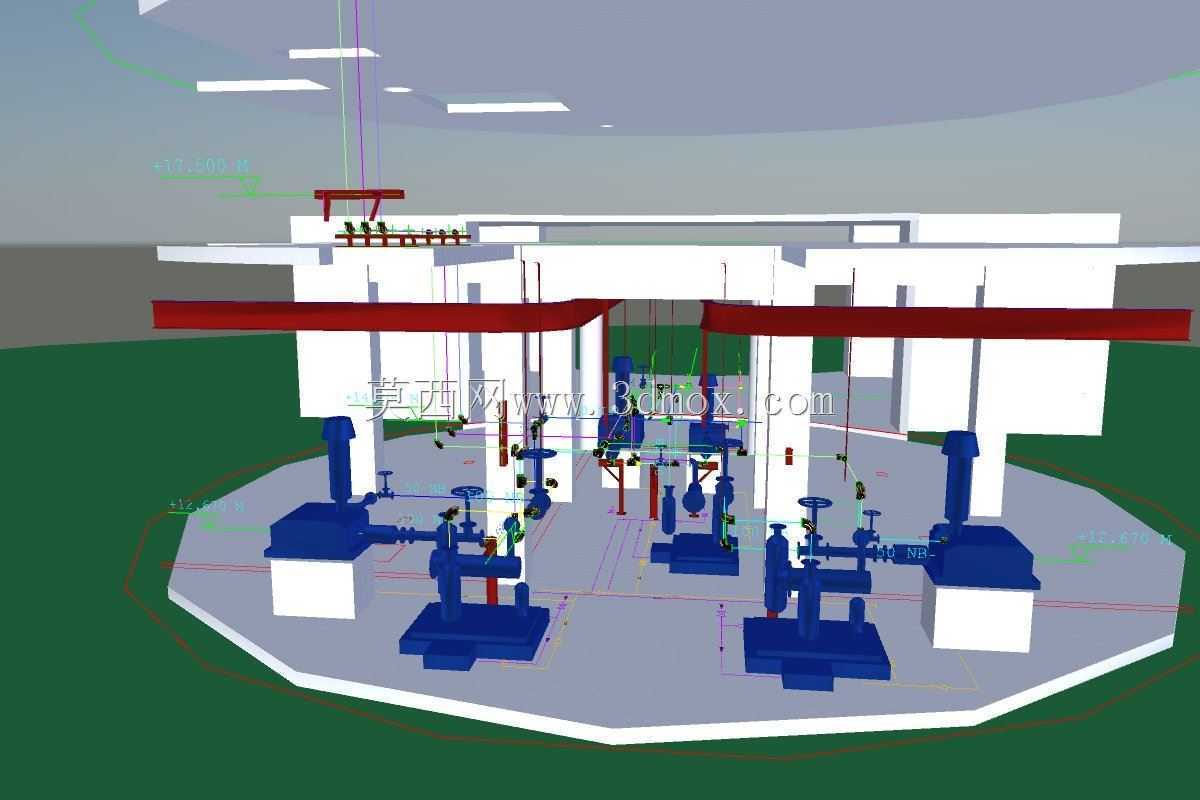

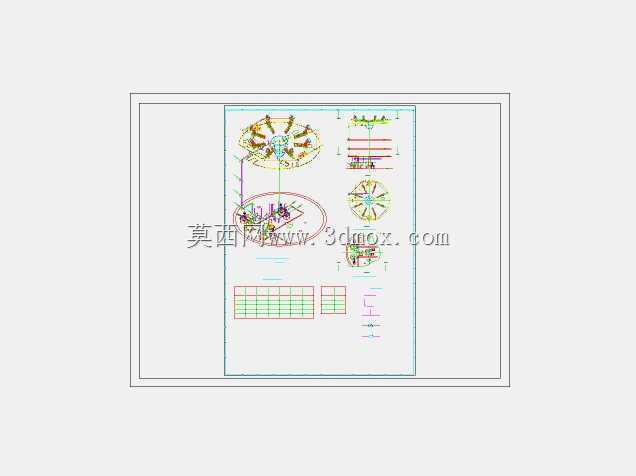

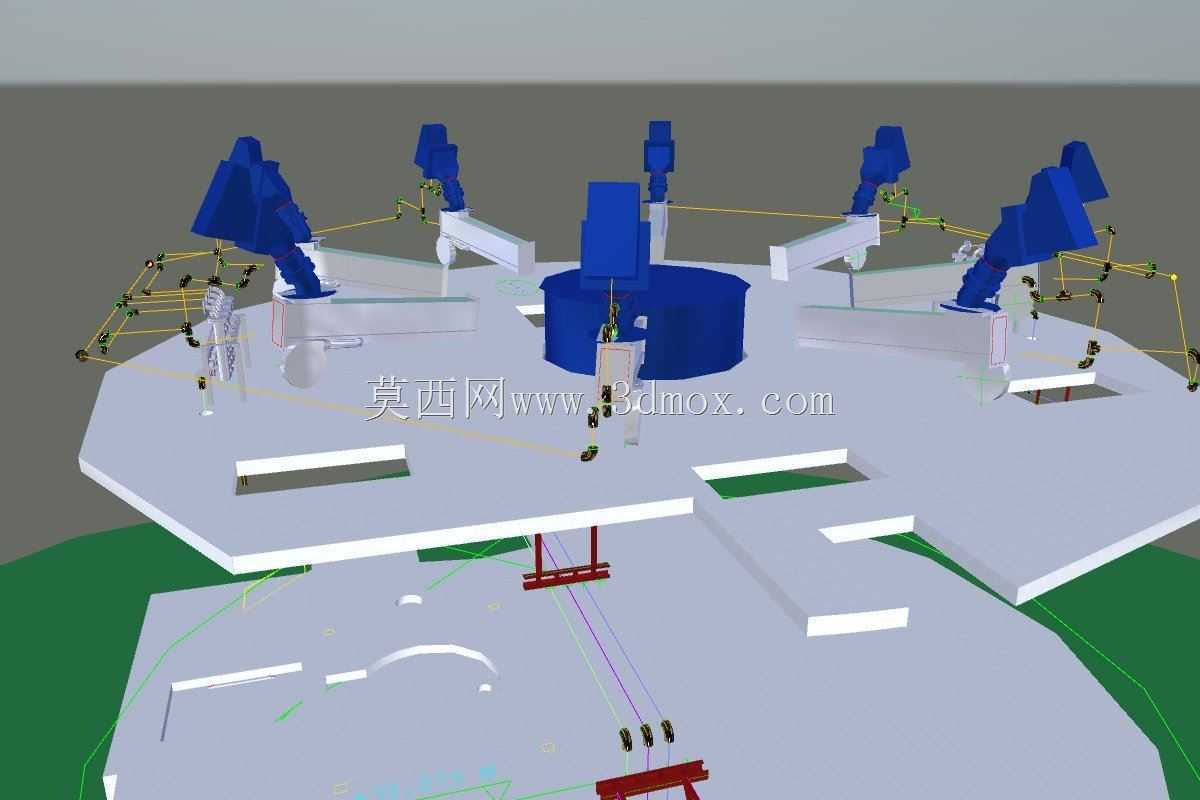

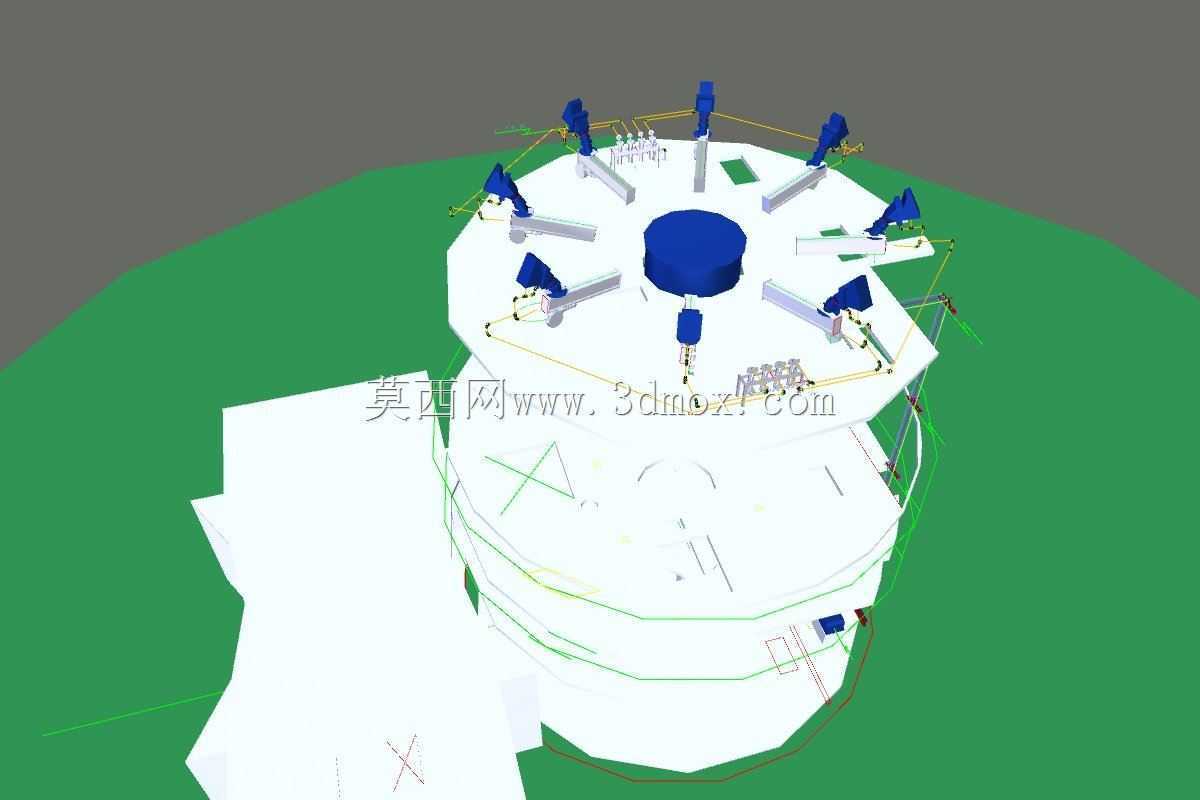

这套三维布局还原的是水泥厂进料筒仓正下方的鼓风机作业区，在水泥生产的生料入仓、均化环节，这类鼓风设备承担着核心的气动力供给职能，直接对接2组过滤电收尘单元、7条架空空气斜槽以及混合仓的充气作业，是保障筒仓内粉料流态化、避免物料板结架桥的关键配套设施。从布局设计来看，整个鼓风机室依托筒仓下方的环形承重平台搭建，所有鼓风主机沿平台边缘呈环形排布，预留出中部的巡检操作通道，单台主机的安装基座采用混凝土支墩加高设计，既规避了地面积灰、积水对设备底座的侵蚀，也让设备进出口的管线排布有足够的走管空间，避免管线过度弯折造成风阻损耗。每台鼓风机的进出口都配置了独立的控制阀组、压力表与泄压支路，阀组的操作高度统一设置在人体工程学适配的1.2-1.5米区间，方便巡检人员日常开关操作与参数读取，连接各用气点位的架空管线沿平台上方的钢结构横梁分层排布，不同功能的管线通过走向区分，避免后期运维出现错接漏接问题。设计阶段充分考虑了筒仓下方的作业边界，所有设备的外轮廓都控制在环形平台的安全范围内，设备与平台边缘预留了不小于0.8米的巡检通道，主机之间的检修间距满足常规拆装作业的空间需求，顶部的红色工艺管线桥架与白色结构梁柱的位置完全错开，不会出现结构碰撞问题。从功能匹配角度，这类鼓风机的风压参数专门适配水泥粉料的流态化输送需求，对接的过滤单元可以提前过滤鼓风空气中的杂质，避免杂质混入水泥粉料影响成品质量，7条空气斜槽的供风支路都设置了独立的调节阀门，可以根据不同斜槽的输料量单独调整供风压力，混合仓的供风支路则配置了止回装置，防止粉料倒灌进入鼓风主机造成设备损坏。整个布局没有冗余的结构设计，所有设备的位置都围绕运维便捷性、风阻最小化、结构无干涉三个核心原则排布，既满足水泥生产连续作业的可靠性要求，也兼顾了后期设备检修、部件更换的操作空间，对于同类型粉料仓储的鼓风系统布局设计有很强的参考价值，建模过程中还原了所有阀组、管线、基座的相对位置，能够直接用于同类项目的布局方案校核、运维培训场景使用。
