法兰支座类机械零件二维三维设计

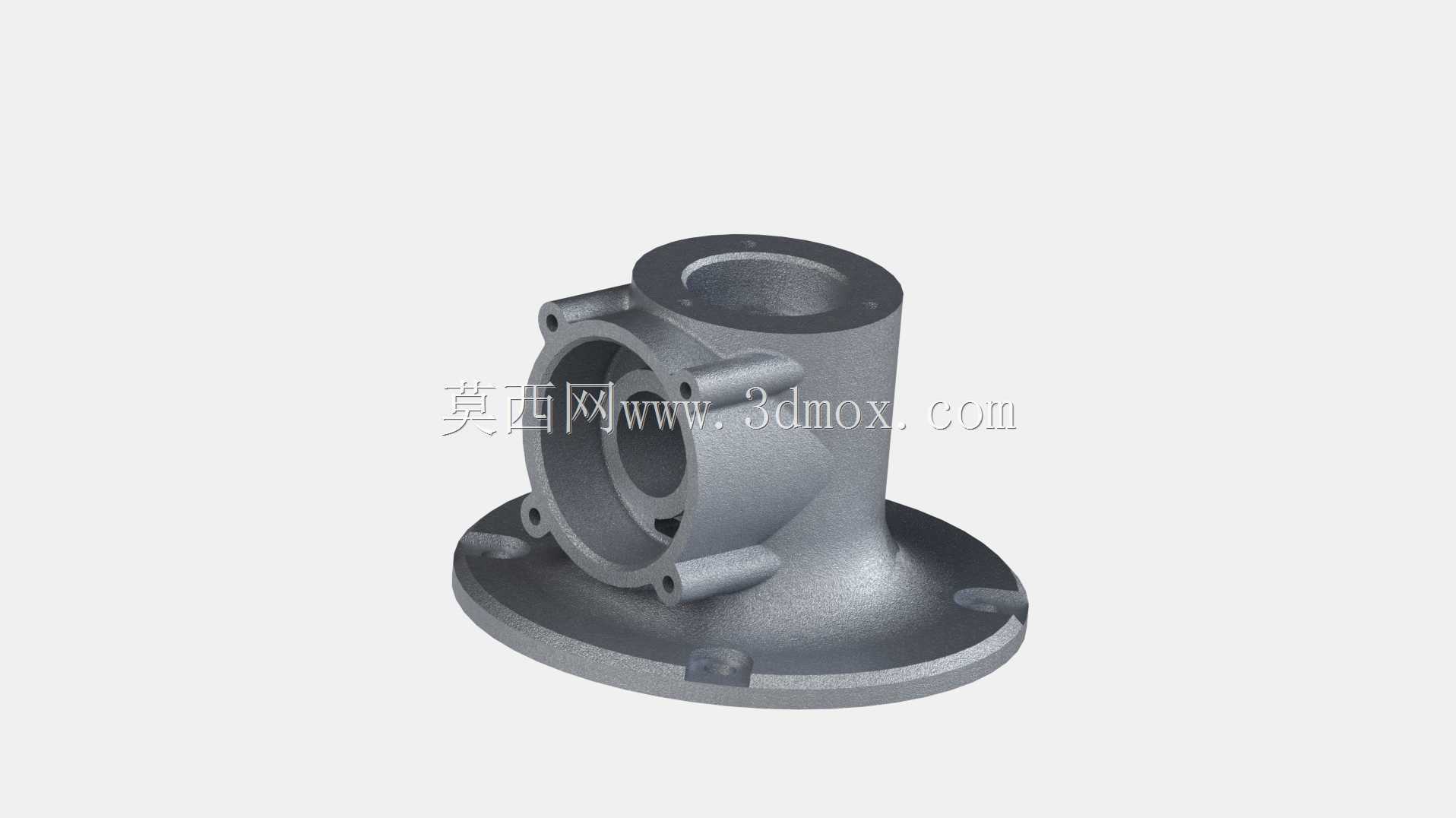

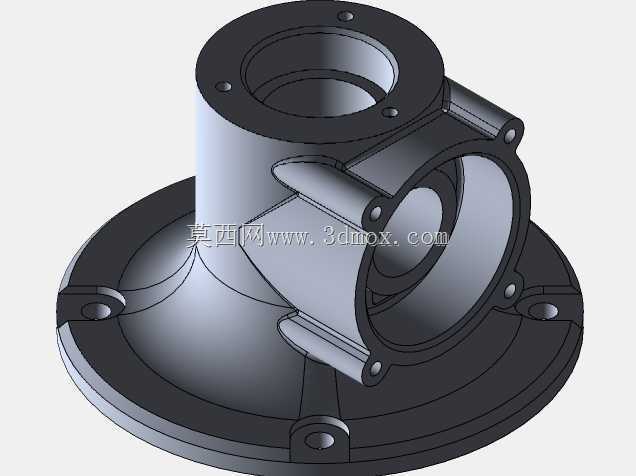

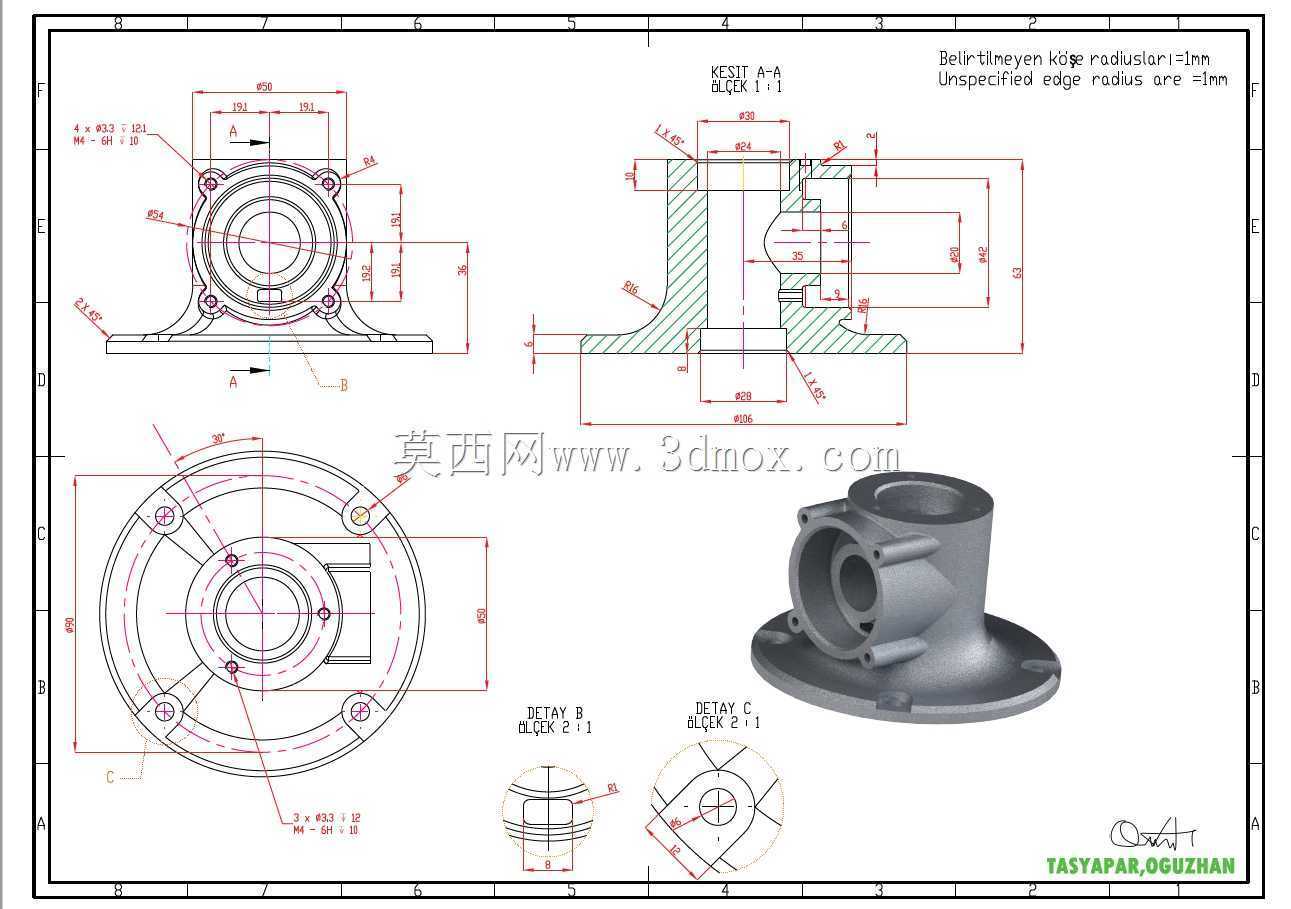

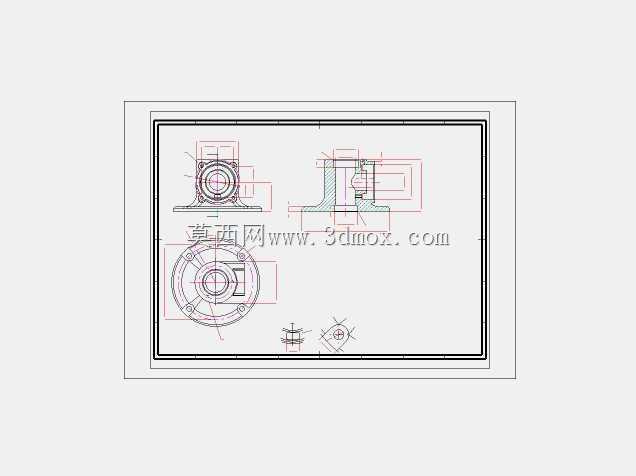

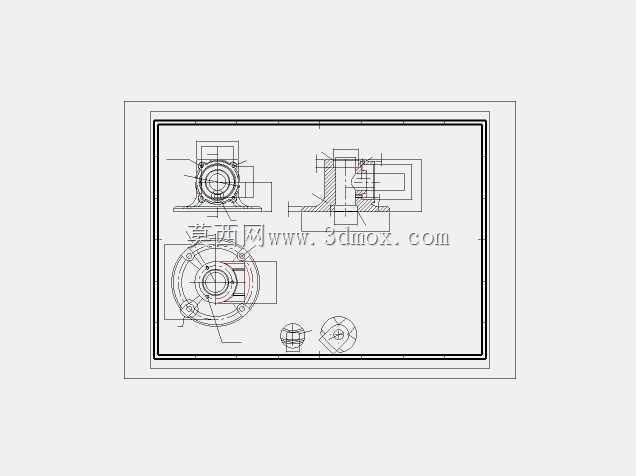

这类带法兰安装底座的腔体类零件，常见于流体管路转接、小型传动机构支承、气动系统介质换向节点等场景，在轻工输送设备、小型液压动力单元、实验室流体试验装置中都能见到同结构的应用实例。从结构功能来看，底部带安装孔的法兰盘承担整机固定作用，通过均布的四个安装孔可将零件锁紧在安装基面，抵消工作状态下的管路振动、轴系传动带来的径向与轴向载荷，避免连接部位出现松脱泄漏。中部的腔体结构承担介质导流或者传动件容纳功能，侧向开设的带安装凸台的接口，可对接外接管路或者端盖密封件，凸台上的小孔用于安装紧固件，保证连接面的密封压力均匀，不会出现局部渗漏的问题。上部的筒状接口用于对接上级管路或者输出轴端，内壁的台阶结构可用于安装密封件、轴承或者限位挡圈，限制内部零件的轴向窜动。设计过程中首先要确定安装边界，底部法兰的外圆尺寸、安装孔的中心距需要匹配配套安装基面的预留孔位，避免出现安装干涉；腔体内部的流道或者容纳腔尺寸要根据通流能力或者传动件的外形尺寸确定，壁厚取值要兼顾结构强度与材料成本，常规铸铁材质下壁厚取5-8mm即可满足1.6MPa以内的工作压力需求，同时要在腔体转角位置设置铸造圆角，避免应力集中导致的零件开裂。图纸表达上采用了主视全剖、左视外形、俯视投影加局部细节放大的视图组合，全剖视清晰展示了内部腔体的台阶结构、壁厚分布以及各接口的连通关系，左视图表达了法兰安装面的外形、安装孔的分布位置，俯视图补充了侧向接口的凸台外形与小孔位置，局部放大图专门标注了密封槽、小倒角这类容易被忽略的工艺结构，未注圆角统一取R1，符合常规机械加工的工艺要求，避免加工过程中出现锐边割手、应力集中的问题。建模过程中优先绘制底部法兰的草图，拉伸生成底座后再构建中部腔体，通过抽壳或者布尔运算去除内部多余材料，后续添加侧向凸台、上部筒身以及各类安装孔、倒角圆角特征，建模时要注意各特征的父子关系，避免后续修改尺寸时出现特征报错，同时所有配合面的尺寸公差要根据使用场景选取，安装基面的平面度、配合孔的圆柱度要满足对应的形位公差要求，保证装配后零件的位置精度符合整机运行需求。
